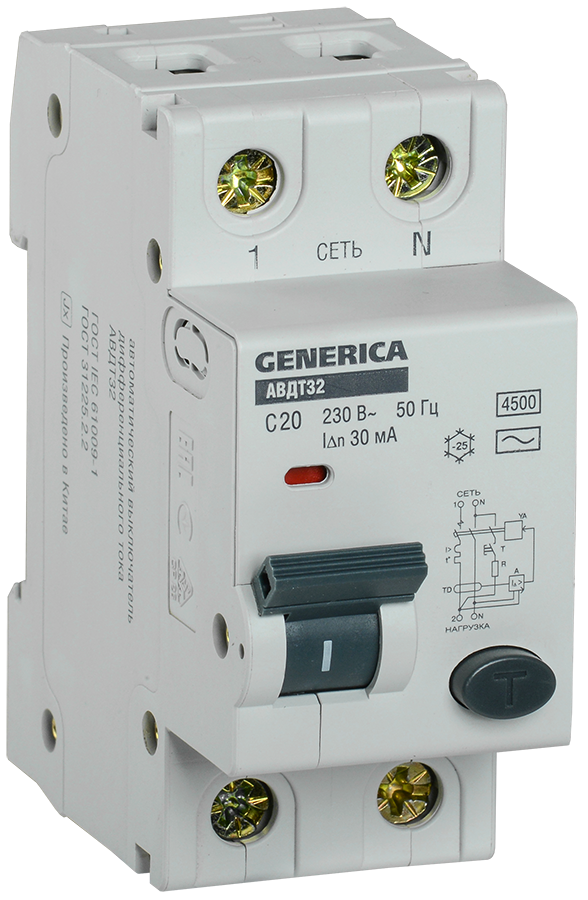

Автоматический выключатель дифференциального тока АВДТ32 C20 GENERICA

Изображение может отличаться от конкретного исполнения.

GENERICA

Автоматический выключатель дифференциального тока АВДТ32 C20 GENERICA

Артикул: MAD25-5-020-C-30 ETIM-класс: EC000905 EAN: 4606056502619 EAN: 4606056502626 Обновлено: 21.02.2026
ИсточникКаталог IEK
КлассификацияEC000905
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Тип монтажана DIN-рейку
Тип напряженияПеременный (AC)
Монтажная глубина - ниши75
Номин ток20
Номин раб напряжение230
Макс сечение входящего кабеля25
Характеристика срабатывания - кривая токаC
Количество полюсов2

Описание и назначение

Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.

Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Степень защиты - IPEF005474 IP20

Электрические и световые параметры 14

Тип напряженияEF000187 Переменный (AC)
Номин токEF000227 20
Номин раб напряжениеEF000228 230
Характеристика срабатывания - кривая токаEF000889 C
Количество полюсовEF001391 2
Номин ток утечкиEF002358 0,03
Тип тока утечкиEF002560 Переменный (AC)
Класс токоограниченияEF002568 3
Номин импульсное выдерживаемое напряжениеEF002578 4
ЧастотаEF005455 50 Гц
Количество защищенных полюсовEF005548 1
Общ количество полюсовEF008618 2
Наличие электромагнитного расцепителяданные поставщика Да
Наличие электронного расцепителяданные поставщика Нет

Монтаж и подключение 2

Тип монтажаEF000003 на DIN-рейку
Тип подключенияEF003961 Винтовое соединение

Классификация и назначение 1

Тип расцепителяEF007007 Тепловой, электромагнитный

Прочие характеристики 6

Отключающая способностьEF005617 4.5
Отключение нейтралиEF005997 Да
Отключающая способность по IEC 60947-2EF006065 4,5
Наличие дифференциального расцепителяданные поставщика Нет
Наличие теплового расцепителяданные поставщика Да
Номинальная диф наибольшая вкл и откл способностьданные поставщика 4500 А

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218 75
Макс сечение входящего кабеляEF000267 25
Ширина по количеству модульных расстоянийEF002950 2

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица КОРОБКА/БОКС 1 шт 0.088 × 0.039 × 0.077 см 0.207 0.000403 4606056502602
Групповая упаковка ГОФРОКОРОБ 6 шт 0.245 × 0.094 × 0.084 м 1.242 0.001935 4606056502619
TRANSPORTING ГОФРОКОРОБ 60 шт 0.49 × 0.26 × 0.19 м 12.42 0.02418 4606056502626

  • Базовая единица КОРОБКА/БОКС

    В упаковке
    1 шт
    Габариты
    0.088 × 0.039 × 0.077 см
    Вес, кг
    0.207
    Объём, м³
    0.000403
    EAN / GTIN
    4606056502602

  • Групповая упаковка ГОФРОКОРОБ

    В упаковке
    6 шт
    Габариты
    0.245 × 0.094 × 0.084 м
    Вес, кг
    1.242
    Объём, м³
    0.001935
    EAN / GTIN
    4606056502619

  • TRANSPORTING ГОФРОКОРОБ

    В упаковке
    60 шт
    Габариты
    0.49 × 0.26 × 0.19 м
    Вес, кг
    12.42
    Объём, м³
    0.02418
    EAN / GTIN
    4606056502626
