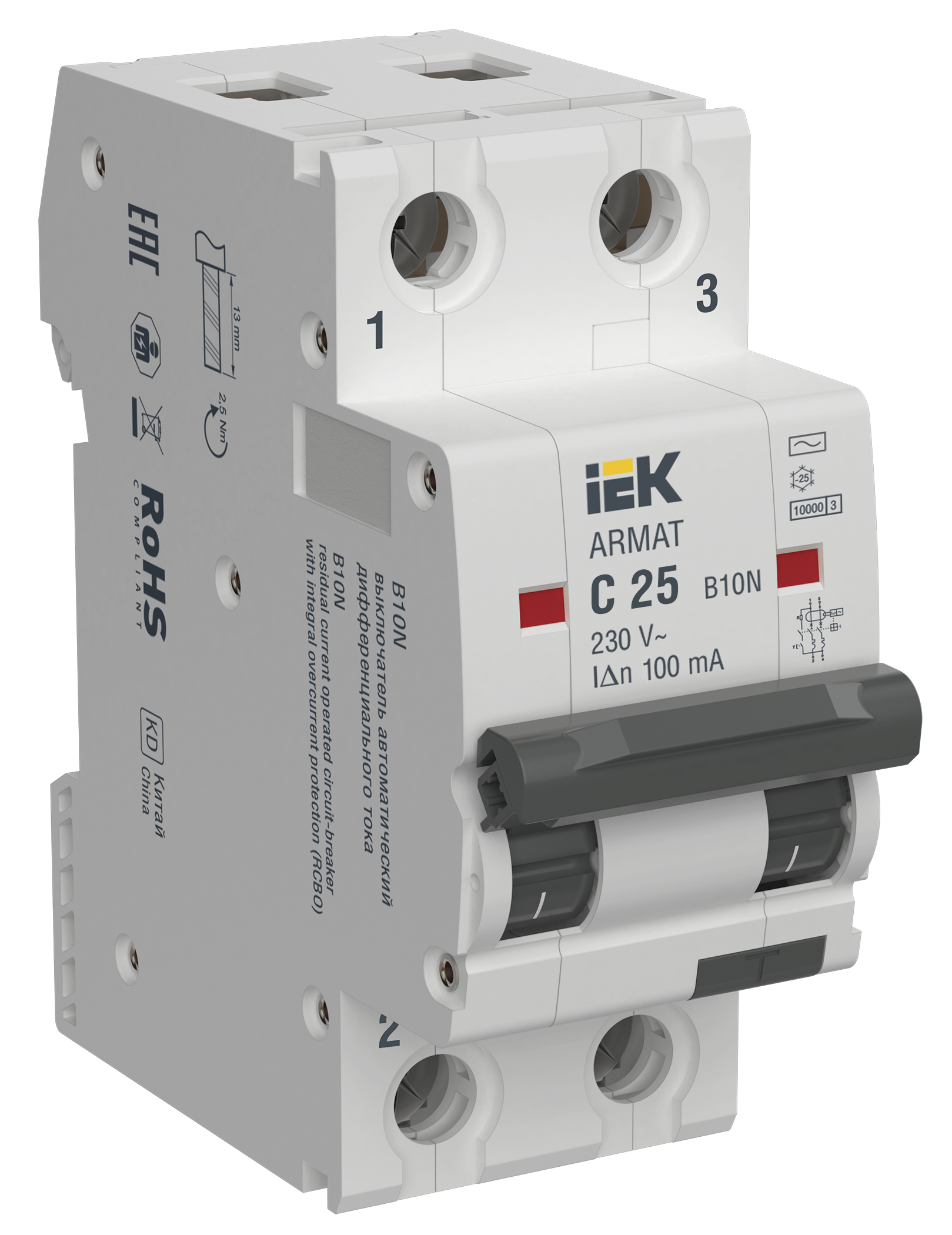

Изображение может отличаться от конкретного исполнения.
IEK
ARMAT Автоматический выключатель дифференциального тока B10N 2P C25 100мА тип AC IEK
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B10N - надежное решение для промышленности, энергетики и бытового применения. B10N функционально не зависят от напряжения сети, что обеспечивает функциональную работу даже в случае исчезновения нуля. Номинальная наибольшая отключающая способность 10 кА гарантирует надежную работу устройства даже при высоких токах короткого замыкания. Топология полюсов B10N 2P означает, что функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе. Независимый механизм свободного расцепления с мгновенной коммутацией обеспечивает безопасное включение, а защитная шторка исключает неправильное подключение и ошибку при монтаже. Подключение шинами PIN и FORK реализовано сверху и снизу устройства. B10N позволяет присоединять любые дополнительные модульный устройства ARMAT серии AUX. Модельный ряд включает в себя устройства с номинальными токами от 8 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальными дифференциальными токами отключения 30, 100, 300 мА.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Механическая износостойкостьданные поставщика | 20000 циклов В-О |
| Температура эксплуатацииданные поставщика | -25...55 °C |
| Электрическая износостойкостьданные поставщика | 10000 В-О |
Электрические и световые параметры 15
| Тип напряженияEF000187 | Переменный (AC) |
|---|---|
| Номин токEF000227 | 25 |
| Номин раб напряжениеEF000228 | 230 |
| Характеристика срабатывания - кривая токаEF000889 | C |
| Количество полюсовEF001391 | 2 |
| Номин ток утечкиEF002358 | 0,1 |
| Тип тока утечкиEF002560 | Переменный (AC) |
| Класс токоограниченияEF002568 | 3 |
| Номин импульсное выдерживаемое напряжениеEF002578 | 4 |
| ЧастотаEF005455 | 50 Гц |
| Количество защищенных полюсовEF005548 | 2 |
| Общ количество полюсовEF008618 | 2 |
| Наличие электромагнитного расцепителяданные поставщика | Да |
| Наличие электронного расцепителяданные поставщика | Нет |
| Номин неоткл дифференциальный токданные поставщика | 0,5IΔn мА |
Монтаж и подключение 3
| Тип монтажаEF000003 | на DIN-рейку |
|---|---|
| Тип подключенияEF003961 | Винтовое соединение |
| Момент затяжки винтов контактных зажимовданные поставщика | 5 нм |
Классификация и назначение 1
| Тип расцепителяEF007007 | Тепловой, электромагнитный |
|---|
Прочие характеристики 8
| Степень загрязненияEF002570 | 2 |
|---|---|
| Отключение нейтралиEF005997 | Да |
| Отключающая способность по EN 60898EF006064 | 10 |
| Отключающая способность по IEC 60947-2EF006065 | 10 |
| Наличие дифференциального расцепителяданные поставщика | Да |
| Наличие теплового расцепителяданные поставщика | Да |
| Номинальная диф наибольшая вкл и откл способностьданные поставщика | 10000 А |
| Рабочий режимданные поставщика | Продолжительный |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 75,6 |
|---|---|
| Макс сечение входящего кабеляEF000267 | 16 |
| Ширина по количеству модульных расстоянийEF002950 | 2 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.099 × 0.044 × 0.086 м | 0.301 | 0.000534 | |
| Групповая упаковка ГОФРОКОРОБ | 6 шт | 0.268 × 0.101 × 0.09 м | 1.8 | 0.002436 | |
| TRANSPORTING ГОФРОКОРОБ | 60 шт | 0.53 × 0.285 × 0.2 м | 18 | 0.03021 |
-
Базовая единица КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 0.099 × 0.044 × 0.086 м
- Вес, кг
- 0.301
- Объём, м³
- 0.000534
- EAN / GTIN
-
Групповая упаковка ГОФРОКОРОБ
- В упаковке
- 6 шт
- Габариты
- 0.268 × 0.101 × 0.09 м
- Вес, кг
- 1.8
- Объём, м³
- 0.002436
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 60 шт
- Габариты
- 0.53 × 0.285 × 0.2 м
- Вес, кг
- 18
- Объём, м³
- 0.03021
- EAN / GTIN
