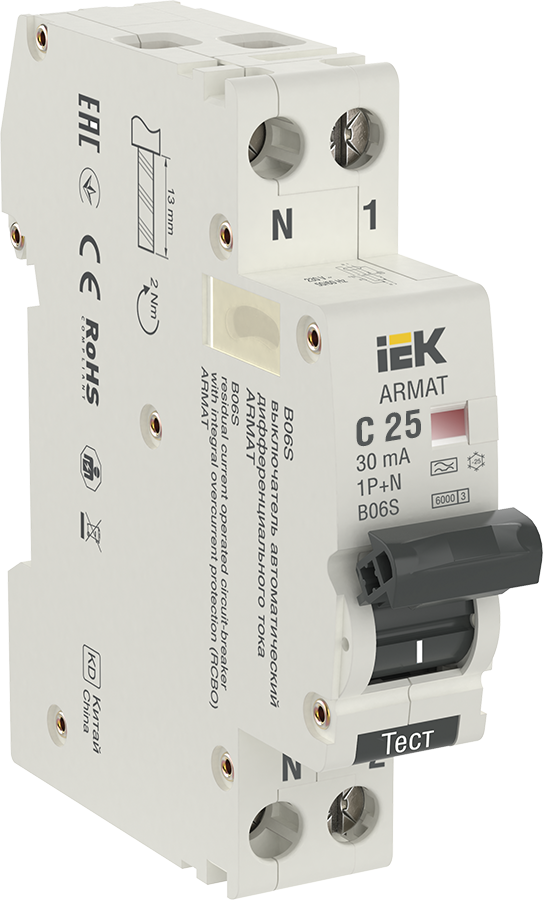

ARMAT Автоматический выключатель дифференциального тока B06S 1P+NP C25 30мА тип A (18мм) IEK
ИсточникКаталог IEK
КлассификацияEC000905
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип монтажана DIN-рейку
Тип напряженияПеременный (AC)
Монтажная глубина - ниши76,2
Номин ток25
Номин раб напряжение230
Макс сечение входящего кабеля10
Характеристика срабатывания - кривая токаC
Защита от перенапряженияНет
Описание и назначение
Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B06S могут осуществляют функции защиты от токов перегрузки и короткого замыкания и защиты человека от токов замыкания на землю. Модельный ряд включает в себя устройства с номинальными токами от 6 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальным дифференциальным током отключения 30 мА. Номинальная отключающая способность АВДТ ARMAT серии B06S составляет 6 кА.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Механическая износостойкостьданные поставщика | 20000 циклов В-О |
| Температура эксплуатацииданные поставщика | -25...45 °C |
| Электрическая износостойкостьданные поставщика | 10000 В-О |
Электрические и световые параметры 17
| Тип напряженияEF000187 | Переменный (AC) |
|---|---|
| Номин токEF000227 | 25 |
| Номин раб напряжениеEF000228 | 230 |
| Характеристика срабатывания - кривая токаEF000889 | C |
| Защита от перенапряженияEF001332 | Нет |
| Количество полюсовEF001391 | 1+N |
| Номин ток утечкиEF002358 | 0,03 |
| Тип тока утечкиEF002560 | A |
| Класс токоограниченияEF002568 | 3 |
| Номин импульсное выдерживаемое напряжениеEF002578 | 4 |
| ЧастотаEF005455 | 50/60 Гц |
| Количество защищенных полюсовEF005548 | 1 |
| Общ количество полюсовEF008618 | 2 |
| Класс защиты по ГОСТ IEC 61140данные поставщика | 0 |
| Наличие электромагнитного расцепителяданные поставщика | Да |
| Наличие электронного расцепителяданные поставщика | Нет |
| Номин неоткл дифференциальный токданные поставщика | 15 мА |
Монтаж и подключение 3
| Тип монтажаEF000003 | на DIN-рейку |
|---|---|
| Тип подключенияEF003961 | Винтовое соединение |
| Момент затяжки винтов контактных зажимовданные поставщика | 1 нм |
Классификация и назначение 1
| Тип расцепителяEF007007 | Тепловой, электромагнитный |
|---|
Прочие характеристики 8
| Отключающая способностьEF005617 | 6 |
|---|---|
| Отключение нейтралиEF005997 | Да |
| Отключающая способность по IEC 60947-2EF006065 | 6 |
| Наличие дифференциального расцепителяданные поставщика | Да |
| Наличие теплового расцепителяданные поставщика | Да |
| Номинальная диф наибольшая вкл и откл способностьданные поставщика | 6000 А |
| Отключающая способность по IEC 61009-1данные поставщика | 6000 А |
| Рабочий режимданные поставщика | Продолжительный |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 76,2 |
|---|---|
| Макс сечение входящего кабеляEF000267 | 10 |
| Ширина по количеству модульных расстоянийEF002950 | 1 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.095 × 0.025 × 0.083 см | 0.152 | 0.000335 | |
| Групповая упаковка ГОФРОКОРОБ | 12 шт | 0.225 × 0.088 × 0.081 м | 1.824 | 0.001604 | |
| TRANSPORTING ГОФРОКОРОБ | 120 шт | 0.507 × 0.383 × 0.207 м | 18.24 | 0.0402 |
-
Базовая единица КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 0.095 × 0.025 × 0.083 см
- Вес, кг
- 0.152
- Объём, м³
- 0.000335
- EAN / GTIN
-
Групповая упаковка ГОФРОКОРОБ
- В упаковке
- 12 шт
- Габариты
- 0.225 × 0.088 × 0.081 м
- Вес, кг
- 1.824
- Объём, м³
- 0.001604
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 120 шт
- Габариты
- 0.507 × 0.383 × 0.207 м
- Вес, кг
- 18.24
- Объём, м³
- 0.0402
- EAN / GTIN
