Плинт на 10 пар размыкаемый, маркировка 0-9, универсальный (монтаж на рейку+ хомут) REXANT
SDS_Group · артикул 04-0121
Изображение может отличаться от конкретного исполнения.
REXANT

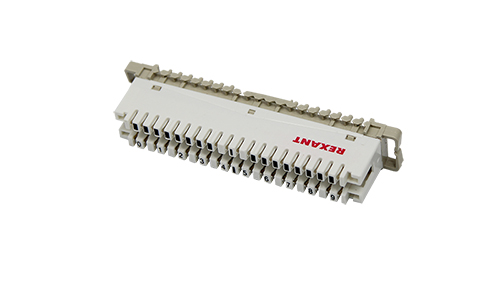

Плинт на 10 пар размыкаемый, маркировка 0-9 (монтаж на хомут) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000371
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина39 мм
Длина124 мм
Модель/исполнениеКоммутационная планка
ЦветСерый
Тип контактовKrone
Тип установкиМонтажный хомут
Материал корпусаАБС-пластик (ABS)
Температура эксплуатации-40–60
Описание и назначение
Плинт – это основной элемент кроссового оборудования. Используется для коммутации абонентских или соединительных телефонных линий. Входит в состав структурированной кабельной системы. Устанавливается в телефонных коробках, боксах и коммуникационных шкафах.
На лицевой стороне находятся разъёмы, предназначенные для подсоединения десятипарного кабеля, медные пары которого выводятся на другую сторону и разводятся согласно телефонному номеру каждого абонента.
Данный плинт является размыкаемым: предназначен не только для подключения, но и для защиты низкочастотных кабелей телефонной сети.
Оснащен 10 парами гнезд и имеет маркировку от 0 до 9.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–60 |
|---|
Электрические и световые параметры 1
| Возможность защиты от перенапряженияEF000392 | Нет |
|---|
Материалы и конструкция 5
| ЦветEF000007 | Серый |
|---|---|
| Модель/исполнениеEF000010 | Коммутационная планка |
| Материал корпусаEF001596 | АБС-пластик (ABS) |
| Макс. количество двойных жил (пар)EF003664 | 10 |
| С цветовой кодировкойEF003931 | Нет |
Монтаж и подключение 3
| Тип контактовEF000029 | Krone |
|---|---|
| Тип установкиEF000333 | Монтажный хомут |
| Контактыданные поставщика | Фосфористая бронза |
Классификация и назначение 3
| КатегорияEF004228 | 3 |
|---|---|
| Применениеданные поставщика | Коммутация абонентских или соединительных телефонн |
| Серияданные поставщика | Плинт |
Прочие характеристики 1
| С кодировкой планкиEF000391 | Нет |
|---|
Размеры и упаковка
Изделие
| ШиринаEF000008 | 39 мм |
|---|---|
| ДлинаEF001438 | 124 мм |
| Высота изделияданные поставщика | 2.1 см |
| Длина изделияданные поставщика | 12.4 см в единицах производителя |
| Допустимый диаметр проводников, AWGданные поставщика | 24-26 |
| Ширина изделияданные поставщика | 3.9 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица упак (1 шт) | 1 шт | 12.37 × 2.07 × 3.95 | 4.2 | — | |
| Групповая упаковка кор. (250 шт.) | 250 шт | 58.5 × 28 × 23.8 см | 12.23 | 0.039 | |
| Групповая упаковка упак (10 шт) | 10 шт | 26.1 × 11.4 × 4.3 см | 0.473 | 0.001 |
-
Базовая единица упак (1 шт)
- В упаковке
- 1 шт
- Габариты
- 12.37 × 2.07 × 3.95
- Вес, кг
- 4.2
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (250 шт.)
- В упаковке
- 250 шт
- Габариты
- 58.5 × 28 × 23.8 см
- Вес, кг
- 12.23
- Объём, м³
- 0.039
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 26.1 × 11.4 × 4.3 см
- Вес, кг
- 0.473
- Объём, м³
- 0.001
- EAN / GTIN
