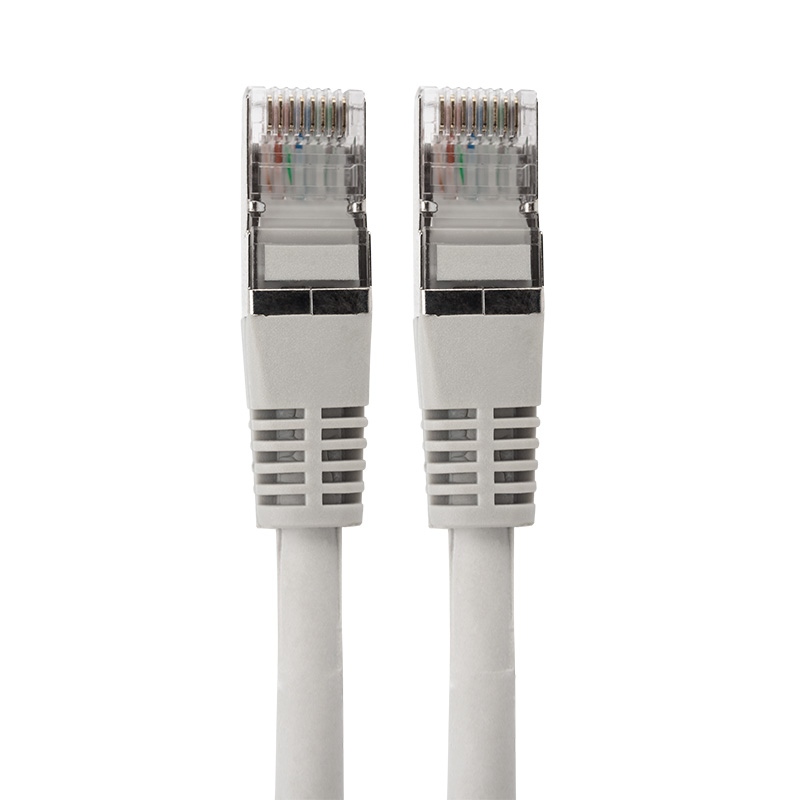

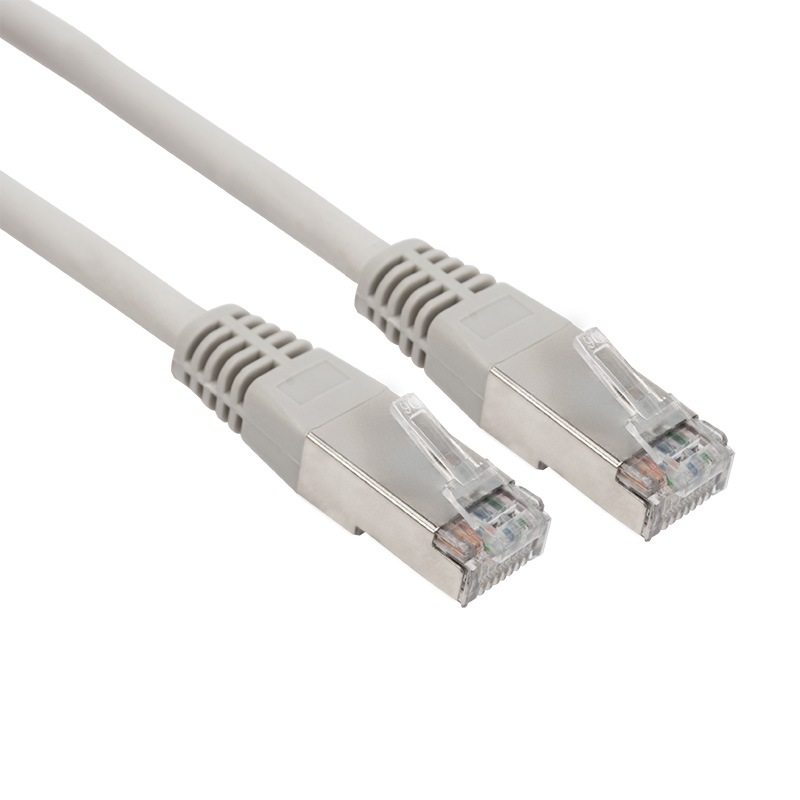

Шнур коммутационный патч-корд F/UTP RJ45-RJ45, CAT 6, LSZH серый, 2м REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001262
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина2 м
Тип кабеляF/UTP (FTP)
Pin-присвоениеПрочее
Категория6
Тип коннектора подключения 1RJ45 8(8)
Тип коннектора подключения 2RJ45 8(8)
Цвет внешн оболочкиСерый
Материал проводникаАлюминий, плакированный медью CCA
Описание и назначение
Патч-корд F/UTP серого цвета предназначен для подключения активного и пассивного сетевого оборудования в составе структурированной кабельной системы. Позволяет подключить одно электрическое устройство к другому. Относится к категории 6: рассчитан на рабочие частоты до 250 МГц.
Представляет собой шнур из 4 пар изолированных проводников, скрученных между собой, находящихся в общей изоляции. С двух сторон располагаются коннекторы RJ45 (8P8C), посредством которых различное оборудование соединяется между собой.
Экранирование предусматривает защиту от электромагнитных помех. Кабель с внешней оболочкой из негорючего безгалогенного компаунда обладает свойствами малодымности и низкокоррозийности, легко гнется.
Разъемы изготавливаются литыми, что обеспечивает надежное крепление провода в коннекторе. Контакты разъемов имеют напыление техническим золотом 3 мкм, что способствует улучшению пропускной способности сигнала.
Длина экранированного шнура составляет 2 метра.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Маслостойкий - согл ГОСТ Р МЭК 60811-2-1EF001614 | Нет |
| Температура эксплуатацииEF002386 | -20–50 |
| Маслостойкий (в соответствии с EN 60811-404)EF009770 | Нет |
Электрические и световые параметры 1
| Полоса пропускаемых частотданные поставщика | 1 - 250 МГц |
|---|
Материалы и конструкция 5
| Цвет внешн оболочкиEF001618 | Серый |
|---|---|
| Материал проводникаEF001622 | Алюминий, плакированный медью CCA |
| Огнеупорное исполнениеEF004471 | Нет |
| Количество парEF006506 | 4 |
| Внешняя изоляция проводаданные поставщика | LSZH |
Монтаж и подключение 2
| Тип коннектора подключения 1EF002505 | RJ45 8(8) |
|---|---|
| Тип коннектора подключения 2EF002506 | RJ45 8(8) |
Классификация и назначение 5
| Тип кабеляEF000081 | F/UTP (FTP) |
|---|---|
| КатегорияEF001619 | 6 |
| Тип кабеляEF008330 | F/UTP (FTP) |
| Применениеданные поставщика | Сетевое оборудование |
| Серияданные поставщика | Патч-корд |
Прочие характеристики 2
| Pin-присвоениеEF000940 | Прочее |
|---|---|
| Запорный рычагEF005199 | Нет |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 2 м |
|---|---|
| Высота изделияданные поставщика | 0.58 см |
| Длина изделияданные поставщика | 200 см в единицах производителя |
| Размер AWG (амер. система маркир. толщины проводов)данные поставщика | 24 |
| Ширина изделияданные поставщика | 0.58 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 14.1 × 14.4 × 2.4 | 0.045 | — | |
| Групповая упаковка упак (10 шт) | 10 шт | 29.3 × 26.8 × 5.1 см | 0.586 | 0.004 | |
| Групповая упаковка кор (90 шт) | 90 шт | — | — | — |
-
Базовая единица спец упаковка шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 14.1 × 14.4 × 2.4
- Вес, кг
- 0.045
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 29.3 × 26.8 × 5.1 см
- Вес, кг
- 0.586
- Объём, м³
- 0.004
- EAN / GTIN
-
Групповая упаковка кор (90 шт)
- В упаковке
- 90 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
