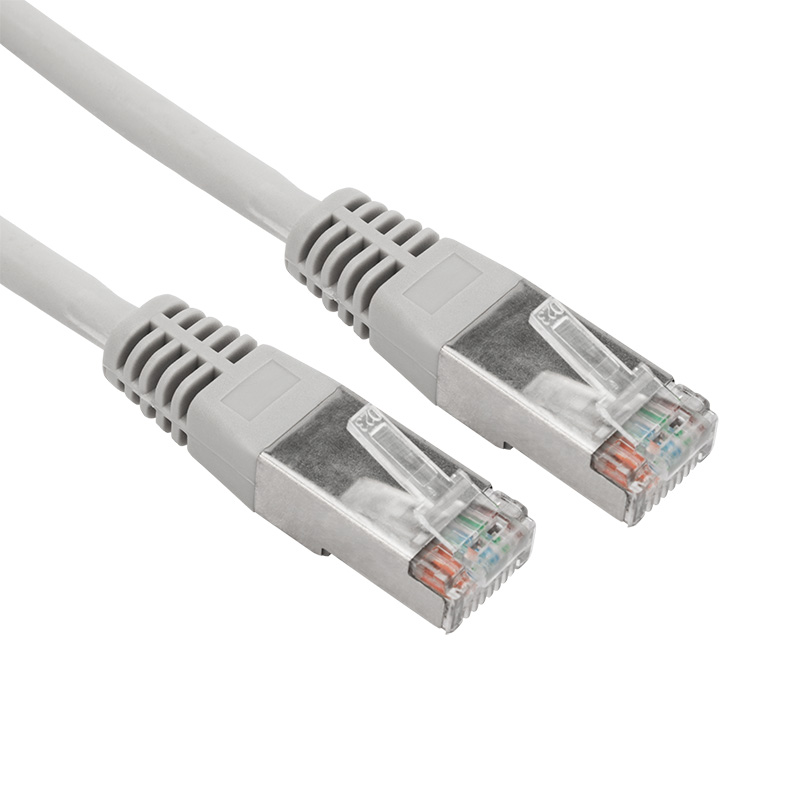

Шнур коммутационный патч-корд F/UTP RJ45-RJ45, CAT 5e, LSZH серый, 5м REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001262
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина5 м
Тип кабеляF/UTP (FTP)
Pin-присвоениеПрочее
Категория5E
Тип коннектора подключения 1RJ45 8(8)
Тип коннектора подключения 2RJ45 8(8)
Свободный от галогеновДа
Цвет внешн оболочкиСерый
Описание и назначение
Патч-корд F/UTP серого цвета предназначен для подключения активного и пассивного сетевого оборудования в составе структурированной кабельной системы. Позволяет подключить одно электрическое устройство к другому.

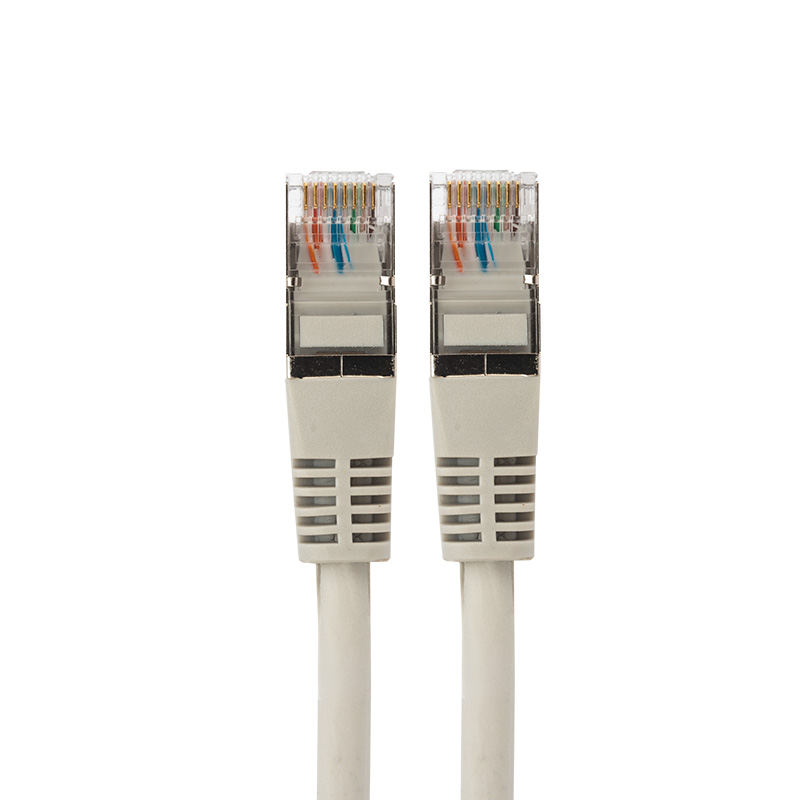

Представляет собой шнур из 4 пар изолированных проводников, скрученных между собой, находящихся в общей изоляции. С двух сторон располагаются коннекторы RJ45 (8P8C), посредством которых различное оборудование соединяется между собой. Разъемы изготавливаются литыми, что обеспечивает надежное крепление провода в коннекторе. Контакты разъемов имеют напыление техническим золотом, что способствует улучшению пропускной способности сигнала.
Полоса пропускаемых частот от 1-100 МГц, что соответствует категории 5е. Длина экранированного шнура составляет 5 метров. Оболочка – безгалогенный компаунд, который не распространяет горение, не дымится и не выделяет вредных веществ.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Свободный от галогеновEF000025 | Да |
|---|---|
| Маслостойкий - согл ГОСТ Р МЭК 60811-2-1EF001614 | Нет |
| Температура эксплуатацииEF002386 | -20–50 |
| Маслостойкий (в соответствии с EN 60811-404)EF009770 | Нет |
Электрические и световые параметры 1
| Полоса пропускаемых частотданные поставщика | 1 - 100 МГц |
|---|
Материалы и конструкция 5
| Цвет внешн оболочкиEF001618 | Серый |
|---|---|
| Материал проводникаEF001622 | Алюминий, плакированный медью CCA |
| Огнеупорное исполнениеEF004471 | Нет |
| Количество парEF006506 | 4 |
| Внешняя изоляция проводаданные поставщика | LSZH |
Монтаж и подключение 2
| Тип коннектора подключения 1EF002505 | RJ45 8(8) |
|---|---|
| Тип коннектора подключения 2EF002506 | RJ45 8(8) |
Классификация и назначение 5
| Тип кабеляEF000081 | F/UTP (FTP) |
|---|---|
| КатегорияEF001619 | 5E |
| Тип кабеляEF008330 | F/UTP (FTP) |
| Применениеданные поставщика | Сетевое оборудование |
| Серияданные поставщика | Патч-корд |
Прочие характеристики 2
| Pin-присвоениеEF000940 | Прочее |
|---|---|
| Запорный рычагEF005199 | Нет |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 5 м |
|---|---|
| Высота изделияданные поставщика | 0.55 см |
| Длина изделияданные поставщика | 500 см в единицах производителя |
| Размер AWG (амер. система маркир. толщины проводов)данные поставщика | 24 |
| Ширина изделияданные поставщика | 0.55 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка упак (1 шт) | 1 шт | 15.7 × 13.9 × 4.9 см | 0.116 | 0.001 | |
| Групповая упаковка кор (100 шт) | 100 шт | 45 × 38.4 × 39.3 см | 13.799 | 0.068 |
-
Базовая единица спец упаковка упак (1 шт)
- В упаковке
- 1 шт
- Габариты
- 15.7 × 13.9 × 4.9 см
- Вес, кг
- 0.116
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка кор (100 шт)
- В упаковке
- 100 шт
- Габариты
- 45 × 38.4 × 39.3 см
- Вес, кг
- 13.799
- Объём, м³
- 0.068
- EAN / GTIN
