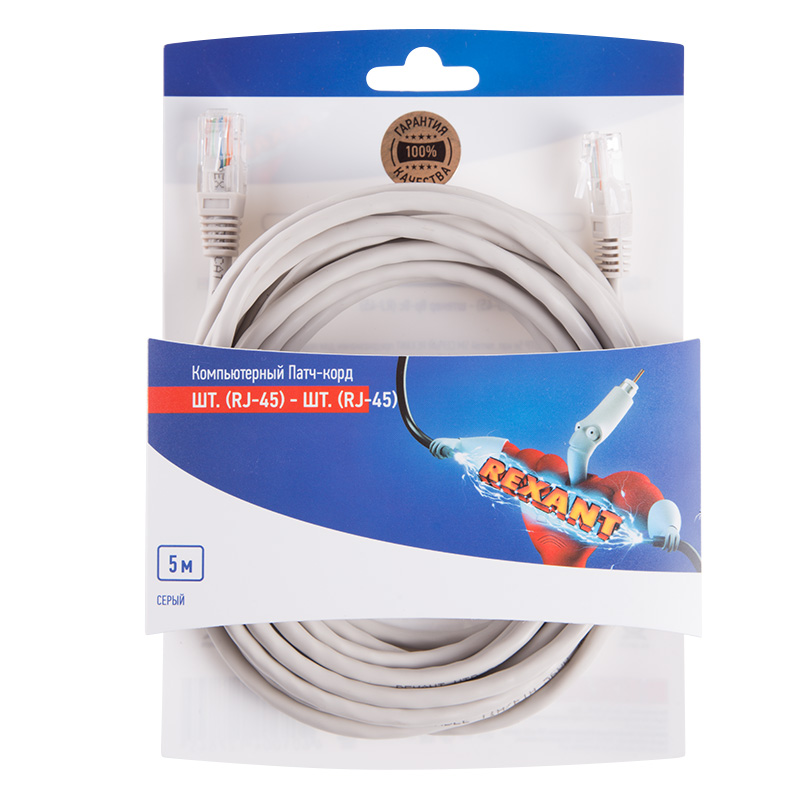

Шнур коммутационный, патч-корд U/UTP RJ45-RJ45, CAT 5e, PVC серый, 5м REXANT
SDS_Group · артикул 18-1007
Изображение может отличаться от конкретного исполнения.
REXANT
Шнур коммутационный патч-корд U/UTP RJ45-RJ45, CAT 5e, PVC, серый, 5м REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001262
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина5 м
Тип кабеляU/UTP (UTP)
Pin-присвоениеПрочее
Категория5E
Тип коннектора подключения 1RJ45 8(8)
Тип коннектора подключения 2RJ45 8(8)
Цвет внешн оболочкиСерый
Материал проводникаМедь
Описание и назначение
Патч-корд UTP длиной 5 м серого цвета предназначен для подключения активного и пассивного сетевого оборудования в составе структурированной кабельной системы. Позволяет подключить одно электрическое устройство к другому.
Представляет собой шнур из 4 пар изолированных проводников, скрученных между собой, находящихся в общей изоляции. С двух сторон располагаются коннекторы RJ-45 (8P8C), посредством которых различное оборудование соединяется между собой. Разъемы изготавливаются литыми, что обеспечивает надежное крепление провода в коннекторе. Контакты разъемов имеют напыление техническим золотом 3 мкм, что способствует улучшению пропускной способности сигнала.
Колпачки литых разъемов выполнены из нескользящего эластичного пластика. Внешняя изоляция провода изготовлена из ПВХ.
Полоса пропускаемых частот от 100-125 МГц, что соответствует категории 5е.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Маслостойкий - согл ГОСТ Р МЭК 60811-2-1EF001614 | Нет |
| Температура эксплуатацииEF002386 | -20–50 |
| Маслостойкий (в соответствии с EN 60811-404)EF009770 | Нет |
Электрические и световые параметры 1
| Полоса пропускаемых частотданные поставщика | 100 - 125 МГц |
|---|
Материалы и конструкция 5
| Цвет внешн оболочкиEF001618 | Серый |
|---|---|
| Материал проводникаEF001622 | Медь |
| Огнеупорное исполнениеEF004471 | Нет |
| Количество парEF006506 | 4 |
| Внешняя изоляция проводаданные поставщика | Поливинилхлорид (ПВХ) |
Монтаж и подключение 2
| Тип коннектора подключения 1EF002505 | RJ45 8(8) |
|---|---|
| Тип коннектора подключения 2EF002506 | RJ45 8(8) |
Классификация и назначение 5
| Тип кабеляEF000081 | U/UTP (UTP) |
|---|---|
| КатегорияEF001619 | 5E |
| Тип кабеляEF008330 | U/UTP (UTP) |
| Применениеданные поставщика | Сетевое оборудование |
| Серияданные поставщика | Патч-корд |
Прочие характеристики 2
| Pin-присвоениеEF000940 | Прочее |
|---|---|
| Запорный рычагEF005199 | Нет |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 5 м |
|---|---|
| Высота изделияданные поставщика | 0.5 см |
| Длина изделияданные поставщика | 500 см в единицах производителя |
| Размер AWG (амер. система маркир. толщины проводов)данные поставщика | 24 |
| Ширина изделияданные поставщика | 0.5 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 20.8 × 15.1 × 2.1 см | 0.113 | 0.001 | |
| Групповая упаковка упак. (10 шт) | 10 шт | — | — | — |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 20.8 × 15.1 × 2.1 см
- Вес, кг
- 0.113
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка упак. (10 шт)
- В упаковке
- 10 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 8; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 8
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Шнур коммутационный, патч-корд U/UTP RJ45-RJ45, CAT 5e, PVC серый, 5м REXANT
SDS_Group · артикул 18-1007
Шнур коммутационный патч-корд U/UTP RJ45-RJ45, CAT 5e, LSZH серый, 5м REXANT
SDS_Group · артикул 18-8007
Шнур коммутационный патч-корд U/UTP RJ45-RJ45, CAT 5e, LSZH серый, 5м REXANT
SDS_Group · артикул 18-8007
Шнур коммутационный патч-корд F/UTP RJ45-RJ45, CAT 5e, LSZH серый, 5м REXANT
SDS_Group · артикул 18-8007-1
Шнур коммутационный патч-корд F/UTP RJ45-RJ45, CAT 5e, LSZH серый, 5м REXANT
SDS_Group · артикул 18-8007-1
Показать остальные 2
Шнур коммутационный патч-корд F/UTP RJ45-RJ45, CAT 6, LSZH серый, 5м REXANT
SDS_Group · артикул 18-8107-1
Шнур коммутационный патч-корд F/UTP RJ45-RJ45, CAT 6, LSZH серый, 5м REXANT
SDS_Group · артикул 18-8107-1
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 2
Сертификат или декларация
Отказное
PDF · 5,8 МБ
Сертификат или декларация
ТР ЕАЭС 037
PDF · 212,0 КБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
