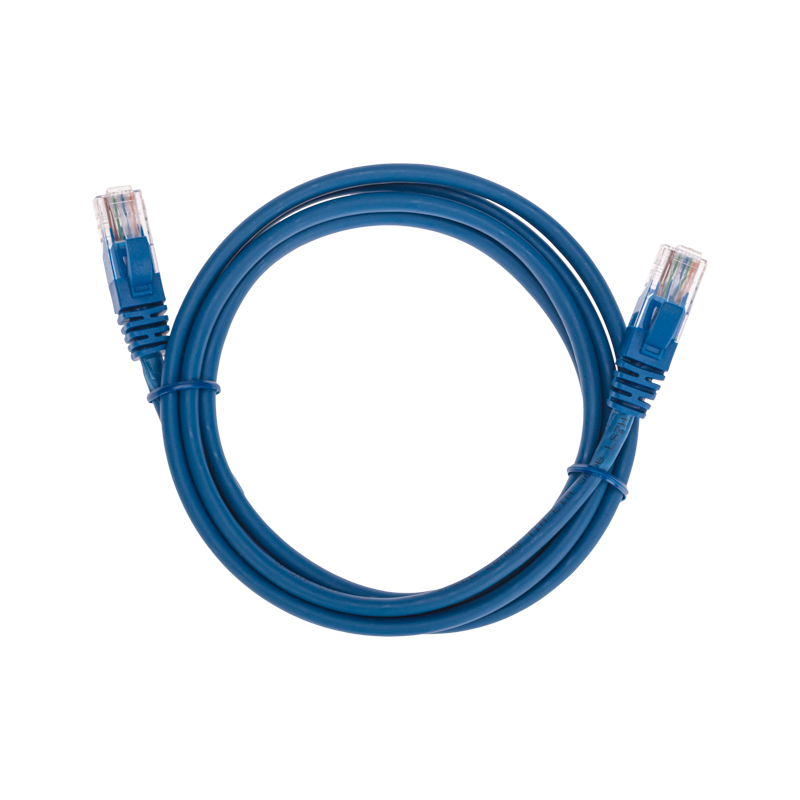

Шнур коммутационный патч-корд U/UTP, CAT 5e, RJ45-RJ45, 26AWG, LSZH, синий, 1,5м REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001262
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина1.5 м
Тип кабеляU/UTP (UTP)
Pin-присвоениеПрочее
Категория5E
Тип коннектора подключения 1RJ45 8(8)
Тип коннектора подключения 2RJ45 8(8)
Цвет внешн оболочкиСиний
Материал проводникаМедь
Описание и назначение
Патч-корд предназначен для подключения активного и пассивного сетевого оборудования в составе структурированной кабельной системы.
Патч-корд состоит из 4 пар изолированных проводников, которые скручены между собой и находятся в общей изоляции из полиэтилена. Материал токопроводящей жилы – медь.
Внешняя оболочка изготовлена из безгалогенного компаунда, который не распространяет горение, не дымится и не выделяет вредных веществ.

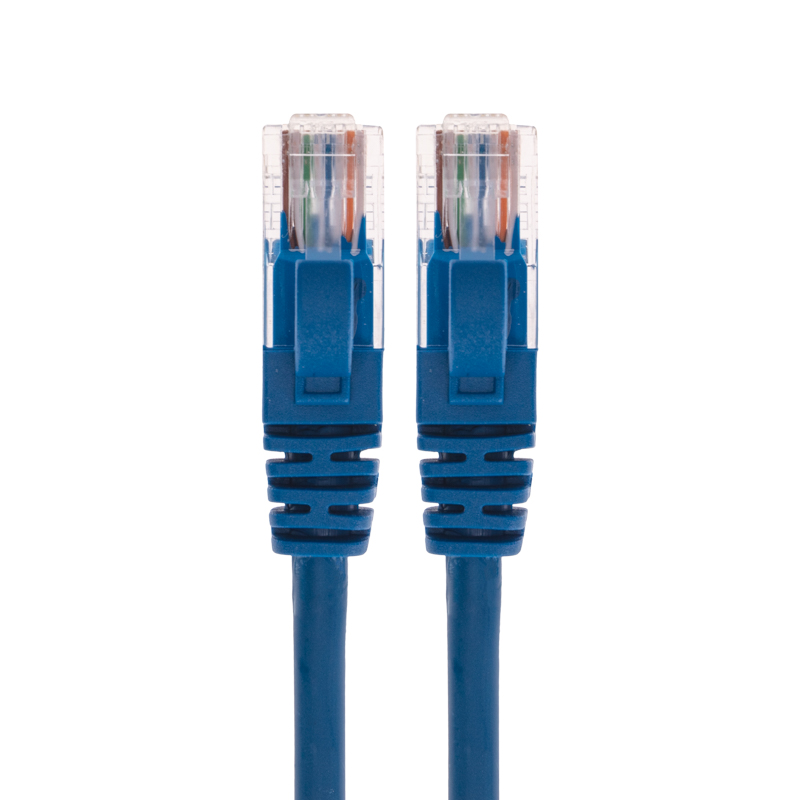

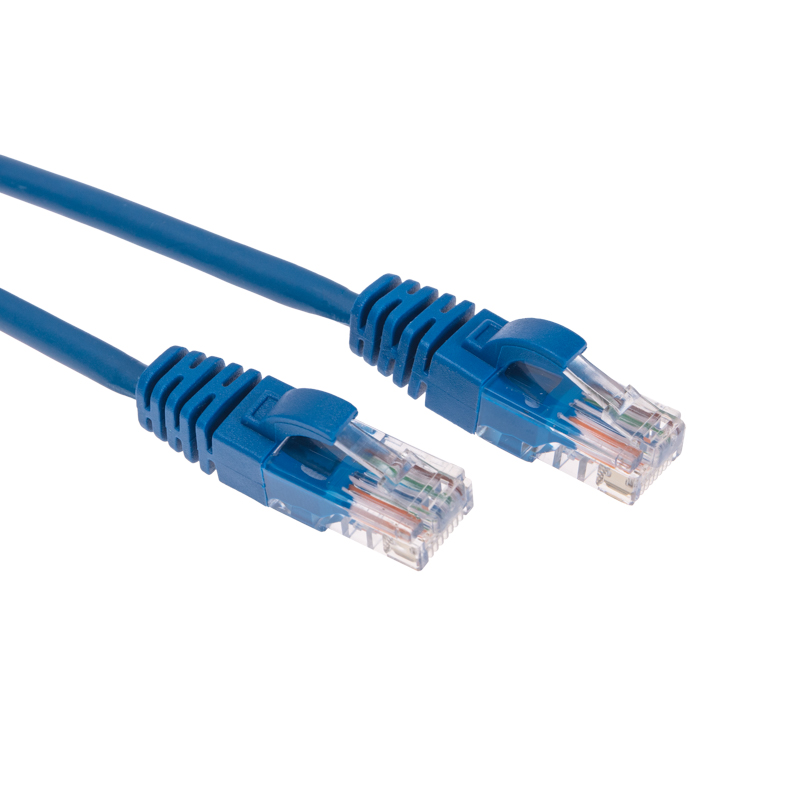

С двух сторон располагаются коннекторы RJ45, с помощью которых различное телекоммуникационное оборудование соединяется между собой. Разъемы изготавливаются литыми, что обеспечивает надежное крепление провода к коннектору. Контакты разъемов имеют напыление техническим золотом 50 мкд, что способствует повышенной пропускной способности сигнала и обеспечивает не менее 750 циклов подключения.
Для удобства переключения предусмотрены заливные колпачки с защитой замочков.
Патч-корд соответствует международным стандартам: ISO/IEC 11801, TIA/EIA-568, EN 50173
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155.
Тип коннектора: RJ45/8P8C-RJ45/8P8C
Тип проводников: многожильный (Stranded)
Внешний диаметр кабеля: 4.9 мм
Допустимая температура монтажа: -10…+60 °С
Допустимая температура эксплуатации: -20…+60 °С
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Маслостойкий - согл ГОСТ Р МЭК 60811-2-1EF001614 | Нет |
| Температура эксплуатацииEF002386 | -20–60 |
| Маслостойкий (в соответствии с EN 60811-404)EF009770 | Нет |
Электрические и световые параметры 1
| Полоса пропускаемых частотданные поставщика | 1 - 100 МГц |
|---|
Материалы и конструкция 5
| Цвет внешн оболочкиEF001618 | Синий |
|---|---|
| Материал проводникаEF001622 | Медь |
| Огнеупорное исполнениеEF004471 | Нет |
| Количество парEF006506 | 4 |
| Внешняя изоляция проводаданные поставщика | LSZH |
Монтаж и подключение 2
| Тип коннектора подключения 1EF002505 | RJ45 8(8) |
|---|---|
| Тип коннектора подключения 2EF002506 | RJ45 8(8) |
Классификация и назначение 5
| Тип кабеляEF000081 | U/UTP (UTP) |
|---|---|
| КатегорияEF001619 | 5E |
| Тип кабеляEF008330 | U/UTP (UTP) |
| Применениеданные поставщика | Сетевое оборудование |
| Серияданные поставщика | Патч-корд |
Прочие характеристики 2
| Pin-присвоениеEF000940 | Прочее |
|---|---|
| Запорный рычагEF005199 | Нет |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 1.5 м |
|---|---|
| Высота изделияданные поставщика | 0.49 см |
| Длина изделияданные поставщика | 150 см в единицах производителя |
| Размер AWG (амер. система маркир. толщины проводов)данные поставщика | 26 |
| Ширина изделияданные поставщика | 0.49 см |

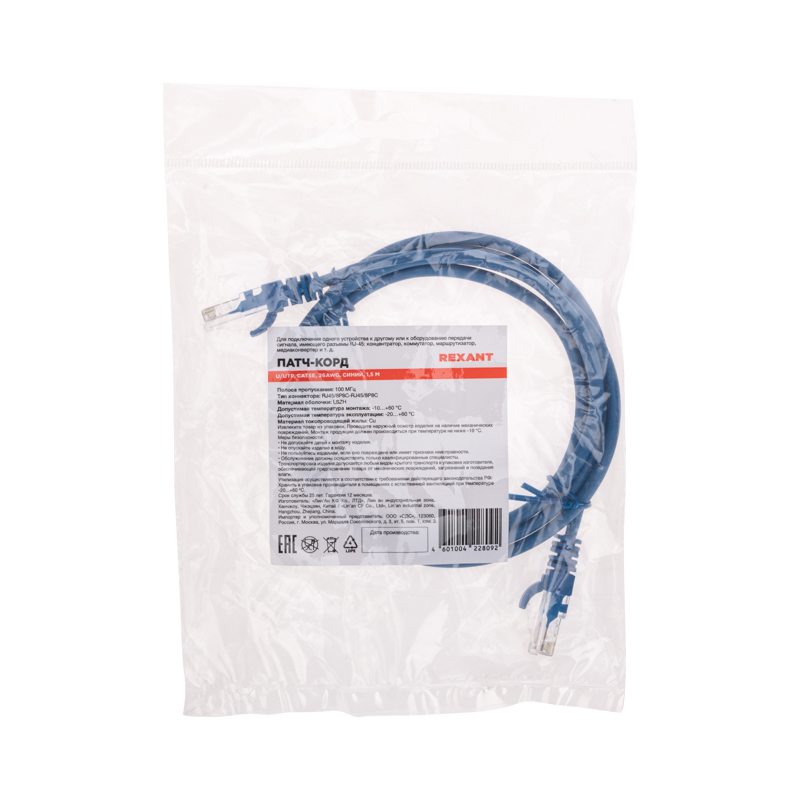

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 17.6 × 13.6 × 3 см | 0.027 | 0.001 | |
| Групповая упаковка спец упаковка кор (200 шт) | 200 шт. | ширина 0.36, высота 0.301 неполные | 11.469 | 0.05 | |
| Групповая упаковка спец упаковка упак (10 шт) | 10 шт. | ширина 0.232, высота 0.071 неполные | 0.565 | 0.004 | |
| Групповая упаковка кор (180 шт) | 180 шт | — | — | — |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 17.6 × 13.6 × 3 см
- Вес, кг
- 0.027
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (200 шт)
- В упаковке
- 200 шт.
- Габариты
- ширина 0.36, высота 0.301 неполные
- Вес, кг
- 11.469
- Объём, м³
- 0.05
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (10 шт)
- В упаковке
- 10 шт.
- Габариты
- ширина 0.232, высота 0.071 неполные
- Вес, кг
- 0.565
- Объём, м³
- 0.004
- EAN / GTIN
-
Групповая упаковка кор (180 шт)
- В упаковке
- 180 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
