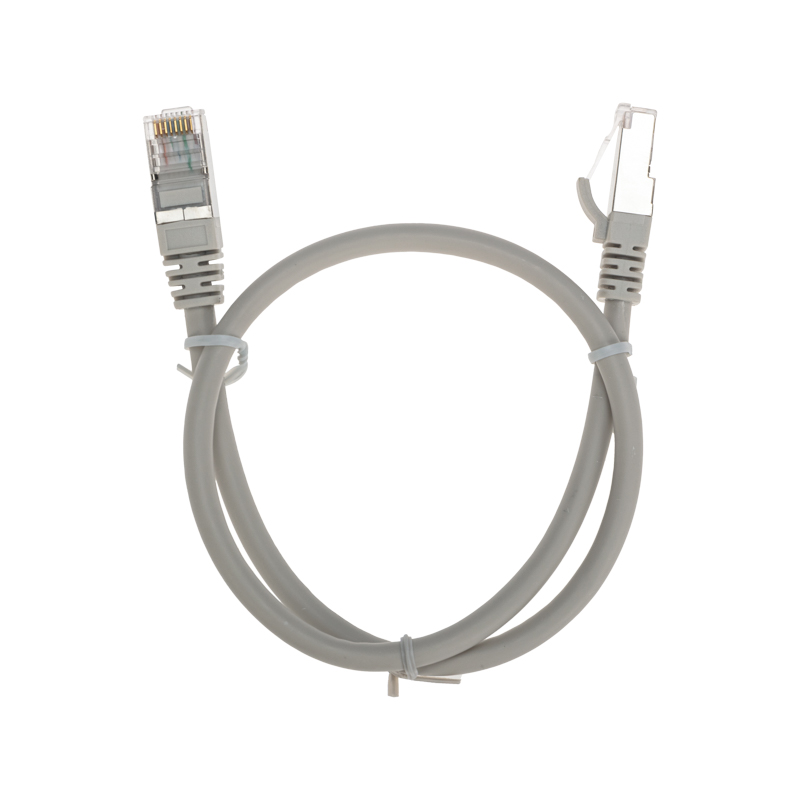

Шнур коммутационный патч-корд F/UTP, CAT 6, RJ45-RJ45, 26AWG, LSZH, серый, 0,5м REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001262
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина0.5 м
Тип кабеляF/UTP (FTP)
Pin-присвоениеПрочее
Категория6
Тип коннектора подключения 1RJ45 8(8)
Тип коннектора подключения 2RJ45 8(8)
Цвет внешн оболочкиСерый
Материал проводникаМедь
Описание и назначение
Патч-корд предназначен для подключения активного и пассивного сетевого оборудования в составе структурированной кабельной системы. Необходим для соединения телекоммуникационного оборудования: компьютеров, офисных АТС, сетевых коммутаторов, концентраторов, коммутационных панелей, маршрутизаторов, патч-панелей в телекоммуникационных стойках, сетевых карт, а также другого оборудования, имеющего разъемы RJ-45.
Патч-корд F/UTP оснащен экраном из алюминиевой фольги.
Патч-корд представляет собой шнур из 4 пар изолированных проводников, скрученных между собой, находящихся в общей изоляции с разъемами типа RJ-45.
Для удобства переключения предусмотрены заливные колпачки с защитой замочков.
Контакты с золотым покрытием 50 мкд обеспечивают не менее 750 циклов подключения.
Материал токопроводящей жилы – медь. Изоляция жилы выполнена из полиэтилена. Оболочка патч-корда изготовлена из малодымного безгалогенного компаунда (LSZH).
Патч-корд REXANT соответствует международным стандартам ISO/IEC 11801, TIA/EIA-568, EN 50173.
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155.
Тип коннектора: RJ45/8P8C-RJ45/8P8C
Тип проводников: многожильный (Stranded)
Внешний диаметр кабеля: 4,9 мм
Допустимая температура монтажа: -10…+60 °С
Допустимая температура эксплуатации: -20…+60 °С
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Маслостойкий - согл ГОСТ Р МЭК 60811-2-1EF001614 | Нет |
| Температура эксплуатацииEF002386 | -20–60 |
| Маслостойкий (в соответствии с EN 60811-404)EF009770 | Нет |
Электрические и световые параметры 1
| Полоса пропускаемых частотданные поставщика | 1 - 250 МГц |
|---|
Материалы и конструкция 5
| Цвет внешн оболочкиEF001618 | Серый |
|---|---|
| Материал проводникаEF001622 | Медь |
| Огнеупорное исполнениеEF004471 | Нет |
| Количество парEF006506 | 4 |
| Внешняя изоляция проводаданные поставщика | LSZH |
Монтаж и подключение 2
| Тип коннектора подключения 1EF002505 | RJ45 8(8) |
|---|---|
| Тип коннектора подключения 2EF002506 | RJ45 8(8) |
Классификация и назначение 5
| Тип кабеляEF000081 | F/UTP (FTP) |
|---|---|
| КатегорияEF001619 | 6 |
| Тип кабеляEF008330 | F/UTP (FTP) |
| Применениеданные поставщика | Сетевое оборудование |
| Серияданные поставщика | Патч-корд |
Прочие характеристики 2
| Pin-присвоениеEF000940 | Прочее |
|---|---|
| Запорный рычагEF005199 | Нет |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 0.5 м |
|---|---|
| Высота изделияданные поставщика | 0.58 см |
| Длина изделияданные поставщика | 50 см в единицах производителя |
| Размер AWG (амер. система маркир. толщины проводов)данные поставщика | 26 |
| Ширина изделияданные поставщика | 0.58 см |

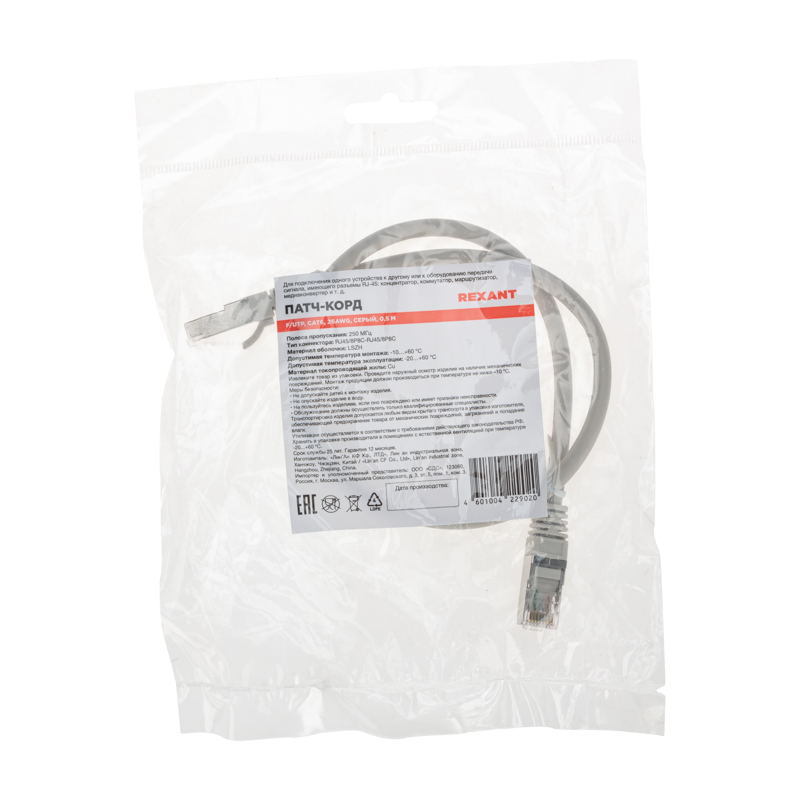

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 19.9 × 15.7 × 1.8 см | 0.031 | 0.001 | |
| Групповая упаковка спец упаковка упак (10 шт) | 10 шт. | ширина 0.179, высота 0.078 неполные | 0.3 | 0.003 | |
| Групповая упаковка кор (350 шт) | 350 шт. | ширина 0.307, высота 0.304 неполные | 12.744 | 0.045 | |
| Групповая упаковка кор (250 шт) | 250 шт | — | — | — |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 19.9 × 15.7 × 1.8 см
- Вес, кг
- 0.031
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (10 шт)
- В упаковке
- 10 шт.
- Габариты
- ширина 0.179, высота 0.078 неполные
- Вес, кг
- 0.3
- Объём, м³
- 0.003
- EAN / GTIN
-
Групповая упаковка кор (350 шт)
- В упаковке
- 350 шт.
- Габариты
- ширина 0.307, высота 0.304 неполные
- Вес, кг
- 12.744
- Объём, м³
- 0.045
- EAN / GTIN
-
Групповая упаковка кор (250 шт)
- В упаковке
- 250 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
