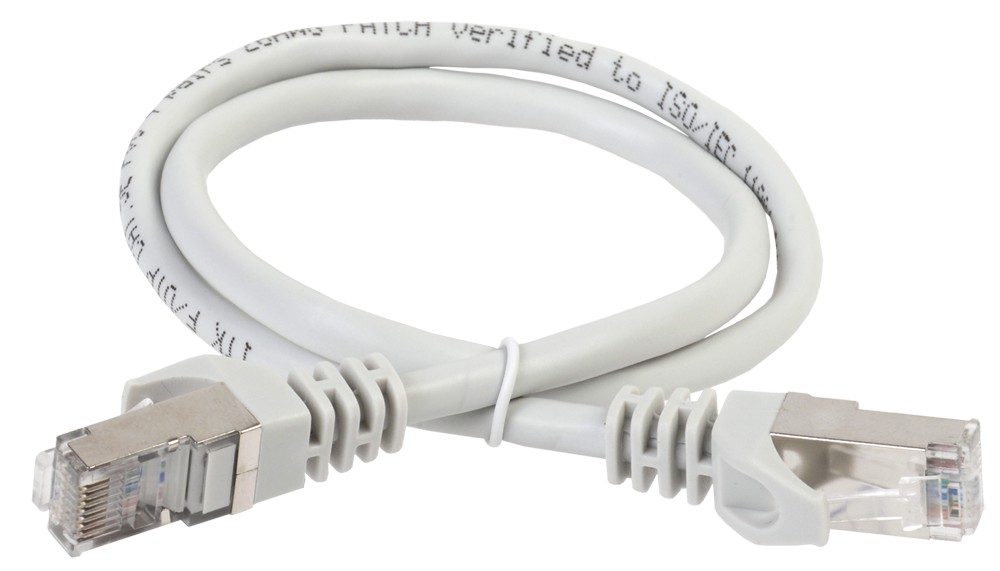

ITK Коммутационный шнур (патч-корд) кат.5E FTP LSZH 3м серый
ИсточникКаталог IEK
КлассификацияEC001262
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип кабеляF/FTP
Pin-присвоениеПрочее
Длина3
Цвет внешн оболочкиСерый
Категория5E
Материал проводникаМедь
Размер AWG26
Количество жил8
Описание и назначение
Коммутационные шнуры (патч-корды) предназначены для коммутации линий передачи информации между различными секциями коммутационных панелей, подключения активного коммутационного или серверного оборудования к сети, а также для подсоединения телефонов и компьютеров к информационным розеткам. Основным свойством шнуров является их устойчивость к многократным нагрузкам на изгиб и кручение, что обеспечивается многопроволочным проводником. Самые распространённые и востребованные типы разъёмов - RJ45-RJ45.
На все коммутационные шнуры ITK нанесена маркировка с указанием категории кабеля, количества пар, типа и диаметра проводников, длины шнура. Для удобства монтажа, снижения ошибок при терминации и коммутации линий в распределительных устройствах, а также разделения кабельных линий в зависимости от области применения в ассортименте ITK имеются патч-корды различных цветовых вариантов.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -20...65 |
|---|
Материалы и конструкция 5
| Цвет внешн оболочкиEF001618 | Серый |
|---|---|
| Материал проводникаEF001622 | Медь |
| Количество жилEF001792 | 8 |
| Количество парEF006506 | 4 |
| Тип оболочкиданные поставщика | LSZH нг(А)-HF |
Монтаж и подключение 2
| Тип коннектора подключения 1EF002505 | RJ45 8(8) |
|---|---|
| Тип коннектора подключения 2EF002506 | RJ45 8(8) |
Классификация и назначение 2
| Тип кабеляEF000081 | F/FTP |
|---|---|
| КатегорияEF001619 | 5E |
Прочие характеристики 4
| Pin-присвоениеEF000940 | Прочее |
|---|---|
| Конструкция кабеляEF003433 | 4x2 |
| NVP показательEF008387 | 71 |
| Полоса пропусканияданные поставщика | 100 МГц |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 3 |
|---|---|
| Размер AWGEF001692 | 26 |
| Диаметр жилы - кабеляEF005497 | 7x0,16 |
| Внешний диаметр кабеляданные поставщика | 5,4±0,5 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 1 шт | 0.28 × 0.24 × 0.01 см | 0.113 | 0.000454 | |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 20 шт | 0.54 × 0.45 × 0.05 м | 2.26 | 0.01215 | |
| TRANSPORTING ГОФРОКОРОБ | 100 шт | 0.418 × 0.402 × 0.27 м | 11.3 | 0.0454 |
