Шнур коммутационный патч-корд оптический соединительный (SM), 9/125 (OS2), LC/UPC–LC/UPC, дуплекс, LSZH, 1м
SDS_Group · артикул 50-2115
Изображение может отличаться от конкретного исполнения.
REXANT

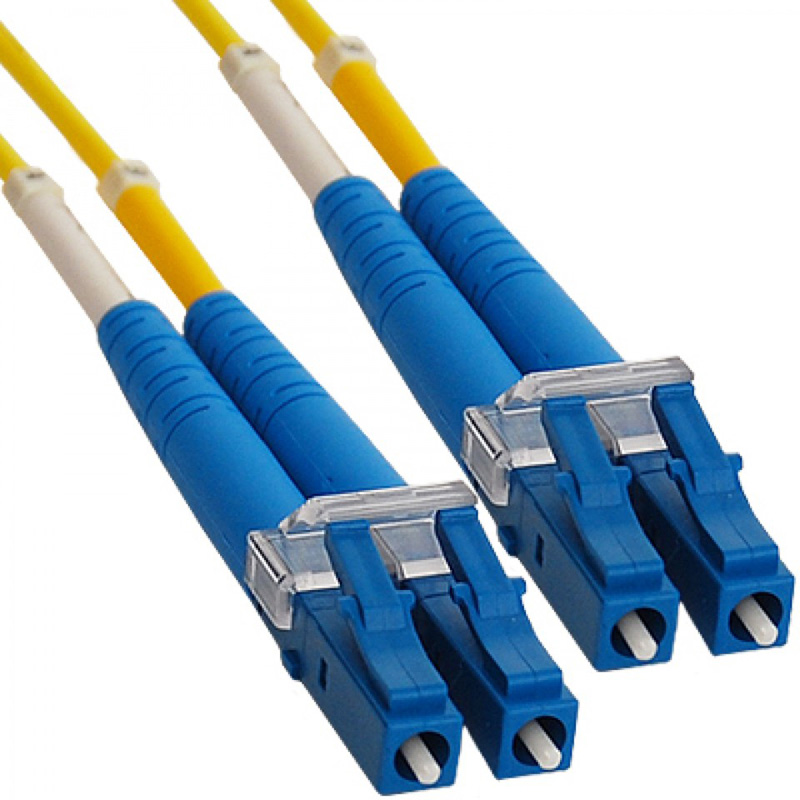

Патч-корд оптический соединительный (SM), 9/125 (OS2), LC/UPC-LC/UPC, (Duplex), LSZH, 2м REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001263
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина2 м
Тип волокнаОднорежим. (одномод. SM)
Тип кабеляДуплекс (duplex)
Не распространяет горение при воздействии пламениНет
КатегорияOS2
Рукав системы антипетляНет (без)
Тип коннектора подключения 1LC
Тип коннектора подключения 2LC
Описание и назначение
Оптический патч-корд используется для коммутации активного оптического оборудования. Применяется для соединения различных элементов в распределительных устройствах, таких как оптические кроссы и телекоммуникационные шкафы.
В центре патч-корда находится оптическое волокно, которое состоит из стекла и отличается хрупкостью. Не рекомендуется сгибать шнуры более чем на 45 градусов.
Материал внешней оболочки – безгалогенный компаунд, который не распространяет горение, не дымится и не выделяет вредных веществ.
Тип патч-корда Duplex: два волокна в общей оболочке и 2 разъема с каждой сторон, то есть 4 разъема на патч-корд.
Длина 2 м.
Для подбора оптического патч-корда нужно знать следующие его характеристики:
Тип волокна:
Одномодовое волокно (SM) - 9/125 мкм
Многомодовое (MM) - 50/125 мкм или 62.5/125 мкм
Тип разъема и полировки:
Соединительные: SC-SC, LC-LC, FC-FC, ST-ST
Переходные: LC-SC, LC-FC, LC-ST, SC-FC, SC-ST, FC-ST
Полировка: PC, UPC, APC
Тип кабеля:
Simplex- одно волокно в одной оболочке и по одному разъему с каждой стороны всего 2 разъема на патч-корд
Duplex- два волокна в общей оболочке и 2 разъема с каждой стороны - то есть 4 разъема на патч-корд
Тип оболочки:
PVC- поливинилхлорид
LSZH- Low Smoke Zero Halogen - малодымная, не выделяющая галогенов при горении
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Не распространяет горение при воздействии пламениEF000471 | Нет |
|---|---|
| Свободный от галогенов (согл. EN 50267-2-3)EF001633 | н/д |
Материалы и конструкция 1
| Цвет внешн оболочкиEF001618 | Прочее |
|---|
Монтаж и подключение 2
| Тип коннектора подключения 1EF002505 | LC |
|---|---|
| Тип коннектора подключения 2EF002506 | LC |
Классификация и назначение 4
| Тип волокнаEF000080 | Однорежим. (одномод. SM) |
|---|---|
| Тип кабеляEF000081 | Дуплекс (duplex) |
| КатегорияEF001619 | OS2 |
| Рукав системы антипетляEF002435 | Нет (без) |
Прочие характеристики 2
| Кол-во волоконEF000472 | 2 |
|---|---|
| APC-версияEF001569 | Нет |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 2 м |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 0.231 × 0.144 × 0.018 м | 0.03 | 0.001 |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 0.231 × 0.144 × 0.018 м
- Вес, кг
- 0.03
- Объём, м³
- 0.001
- EAN / GTIN
