Сертификат или декларация
ТР ЕАЭС 037
PDF · 206,6 КБ
Изображение может отличаться от конкретного исполнения.
REXANT

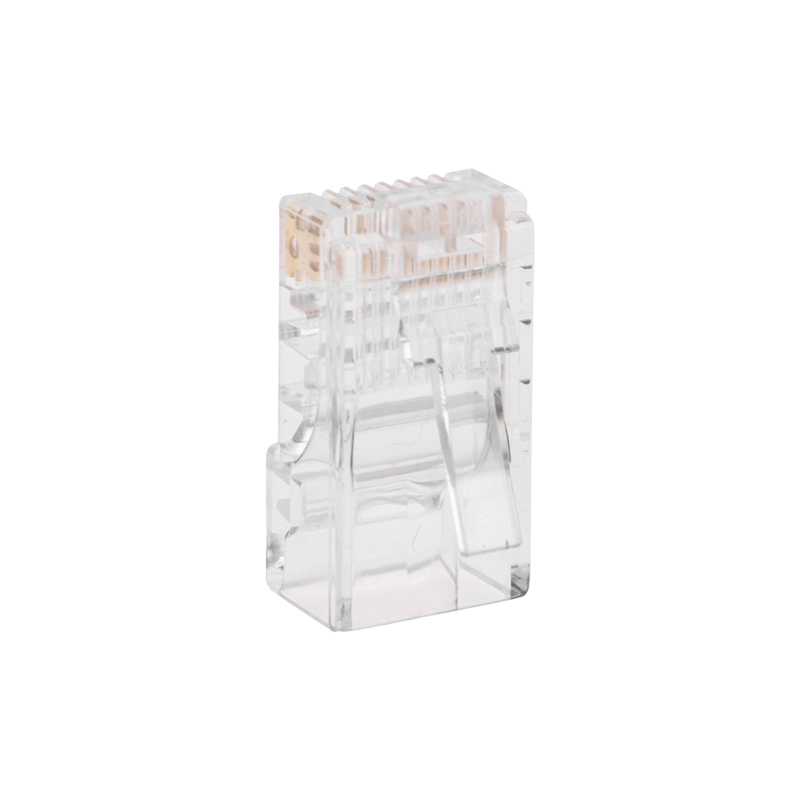

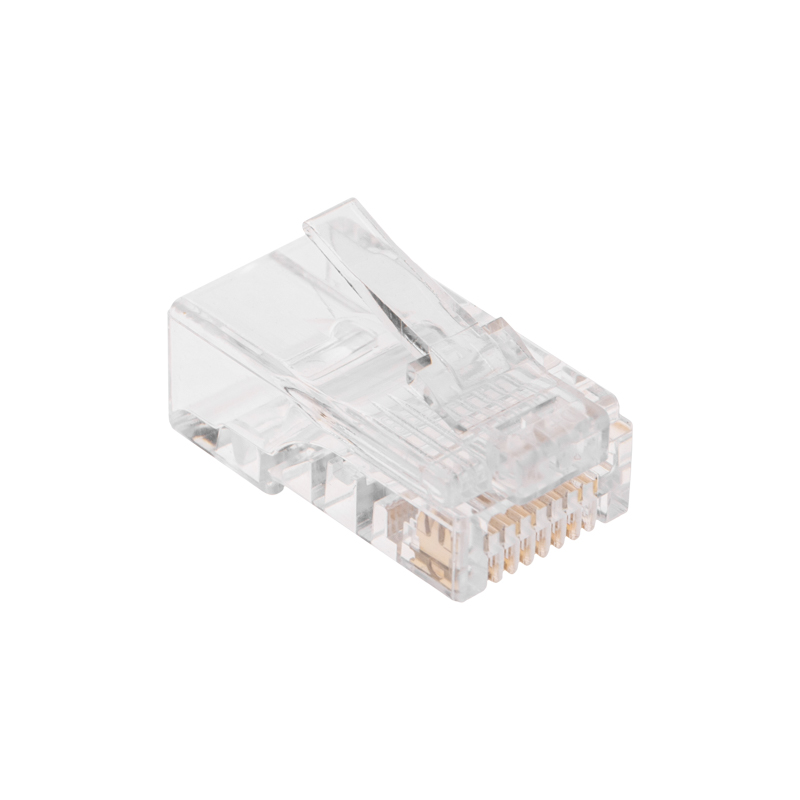

Разъем cквозной RJ-45(8P8C) под витую пару, UTP, CAT 5e REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001121
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Модель или исполнениеШтекер
Тип или способ подключенияОбжим
Категория5E
Тип соединителя или разъемаRJ45 8(8)
Подходит для круглого кабеляДа
Подходит для скрученного (витого) многожил. проводаДа
Необходим специальный инструментДа
ЦветПрозрачный (светопрониц.)
Описание и назначение
Сквозной разъем RJ-45 (8P8C) REXANT, под витую пару, U/UTP, категория 5e. Предназначен для соединения телекоммуникационного оборудования: компьютеров, офисных АТС, сетевых коммутаторов, концентраторов, коммутационных панелей, маршрутизаторов, патч-панелей, сетевых карт, а также другого оборудования, имеющего гнездо 8P8C.

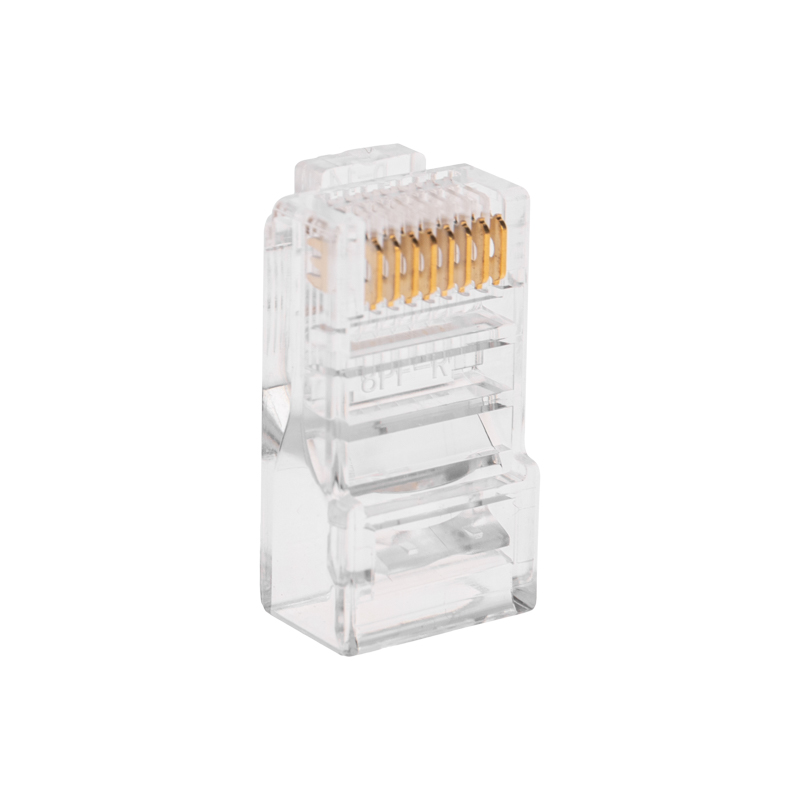

Штекер изготовлен из прозрачного качественного пластика. Имеет 8 посадочных мест и 8 ножей-контактов, которые покрыты слоем технического золота 3 мкм для повышения пропускной способности разъема.
При изготовлении продукции используются надежные материалы, обеспечивающие высокий уровень передачи данных, долгий срок службы, а также гарантию работоспособности товара.

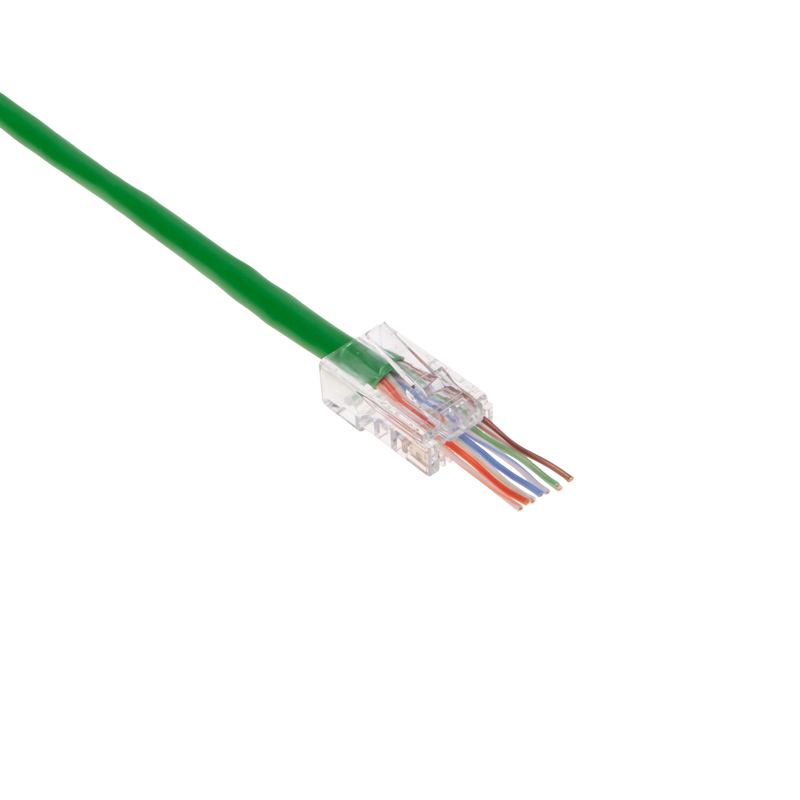

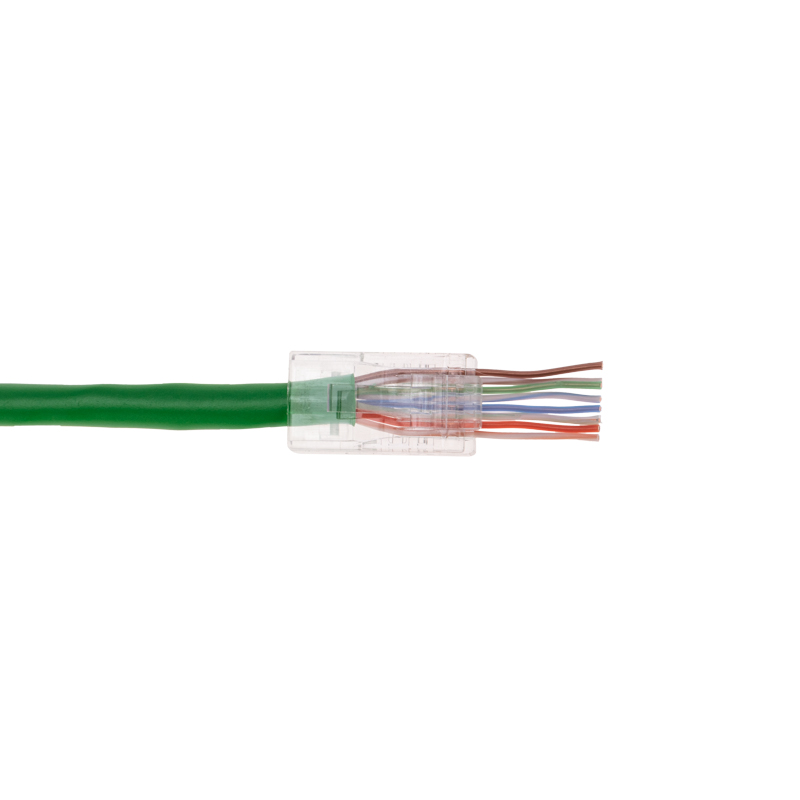

Фиксация разъема на кабеле производится специальным обжимным инструментом. Сквозные отверстия упрощают и ускоряют монтаж, минимизируя ошибки, возникающие при подключении.
Технические характеристики:
Исполнение: registered jack
Тип разъема: RJ45 8(8)
Категория: 5Е
Способ присоединения: обжимной
Подходит для многопроволочных проводников: да
Экран: нет
Слой технического золота: 3 мкм
Количество контактов: 8
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -45–50 |
|---|
Материалы и конструкция 5
| ЦветEF000007 | Прозрачный (светопрониц.) |
|---|---|
| Модель или исполнениеEF000010 | Штекер |
| ЭкранированныйEF000881 | Нет |
| МатериалEF002169 | Пластик |
| Подходит для скрученного (витого) многожил. проводаEF002915 | Да |
Монтаж и подключение 2
| Тип или способ подключенияEF000124 | Обжим |
|---|---|
| Тип соединителя или разъемаEF002935 | RJ45 8(8) |
Классификация и назначение 3
| КатегорияEF001619 | 5E |
|---|---|
| Применениеданные поставщика | Телекоммуникационное оборудование |
| Серияданные поставщика | Разъем |
Прочие характеристики 5
| Подходит для ленточного кабеляEF001571 | Нет |
|---|---|
| Подходит для круглого кабеляEF002913 | Да |
| Подходит для плоского кабеляEF002914 | Нет |
| Подходит для жёсткого кабеляEF002916 | Нет |
| Необходим специальный инструментEF008058 | Да |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 23 × 12 × 13 | 0.002 | — | |
| Групповая упаковка спец упаковка упак (100 шт) | 100 шт | 15.3 × 78.8 × 2.1 см | 0.152 | 0.003 | |
| Групповая упаковка спец упаковка кор (5 000 шт) | 5000 шт | 38.3 × 30.5 × 24.2 см | 7.926 | 0.028 | |
| Групповая упаковка упак (10 шт) | 10 шт | — | — | — |
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 23 × 12 × 13
- Вес, кг
- 0.002
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (100 шт)
- В упаковке
- 100 шт
- Габариты
- 15.3 × 78.8 × 2.1 см
- Вес, кг
- 0.152
- Объём, м³
- 0.003
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (5 000 шт)
- В упаковке
- 5000 шт
- Габариты
- 38.3 × 30.5 × 24.2 см
- Вес, кг
- 7.926
- Объём, м³
- 0.028
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
