Изображение может отличаться от конкретного исполнения.
REXANT

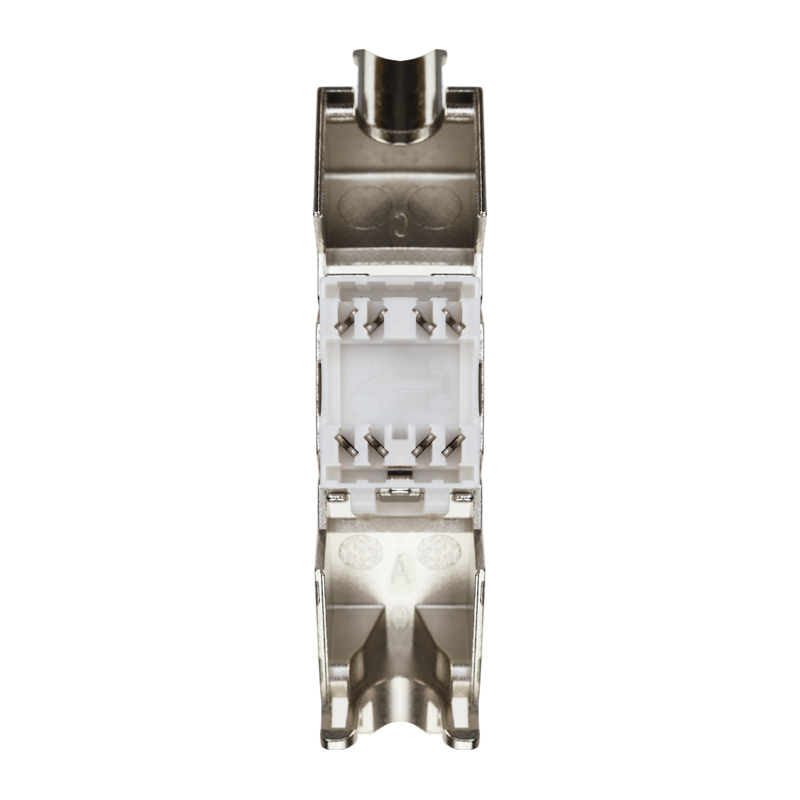

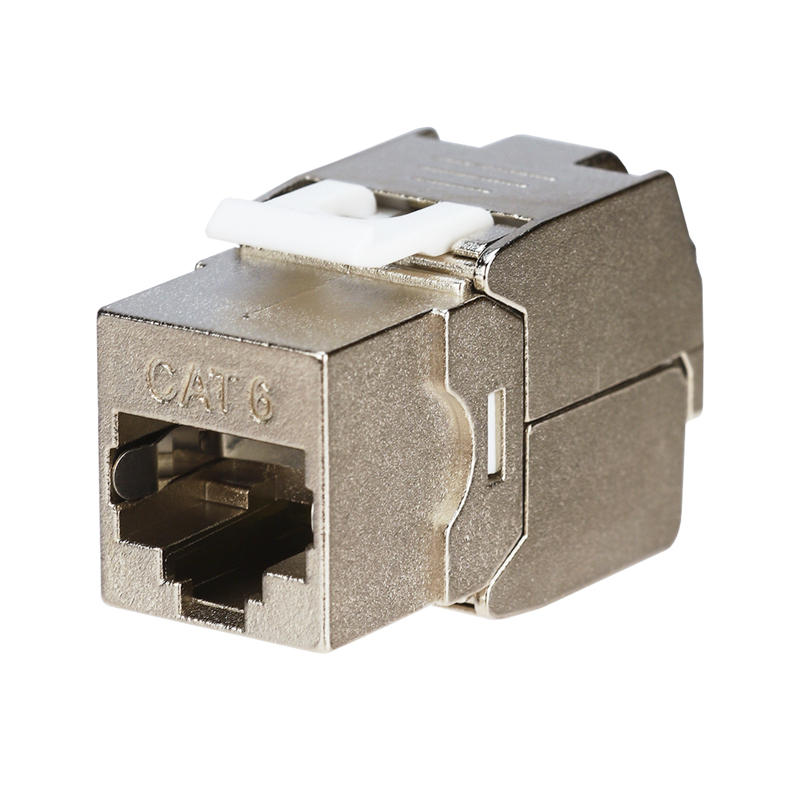

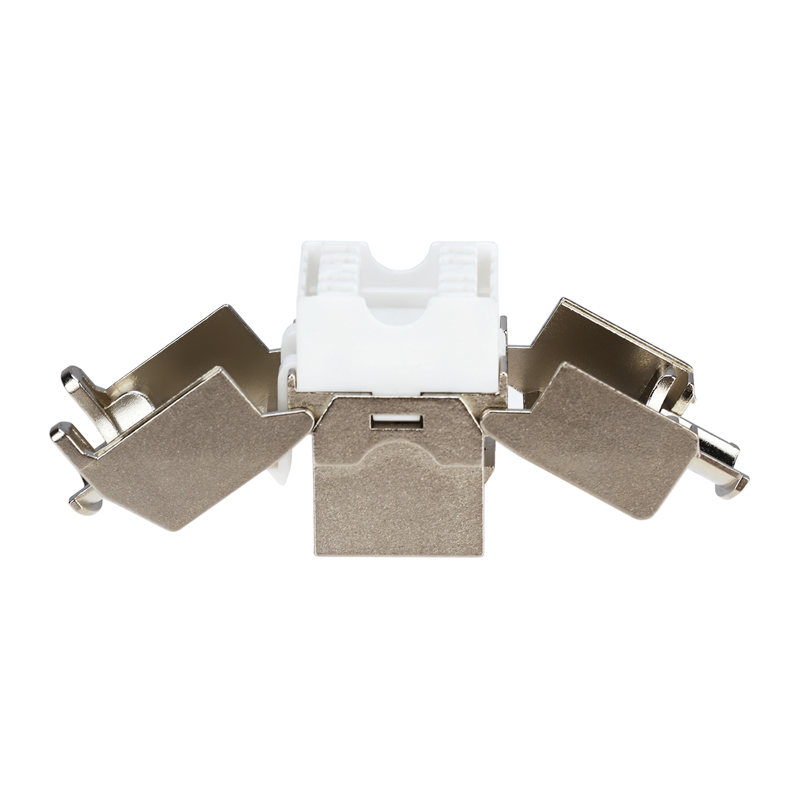

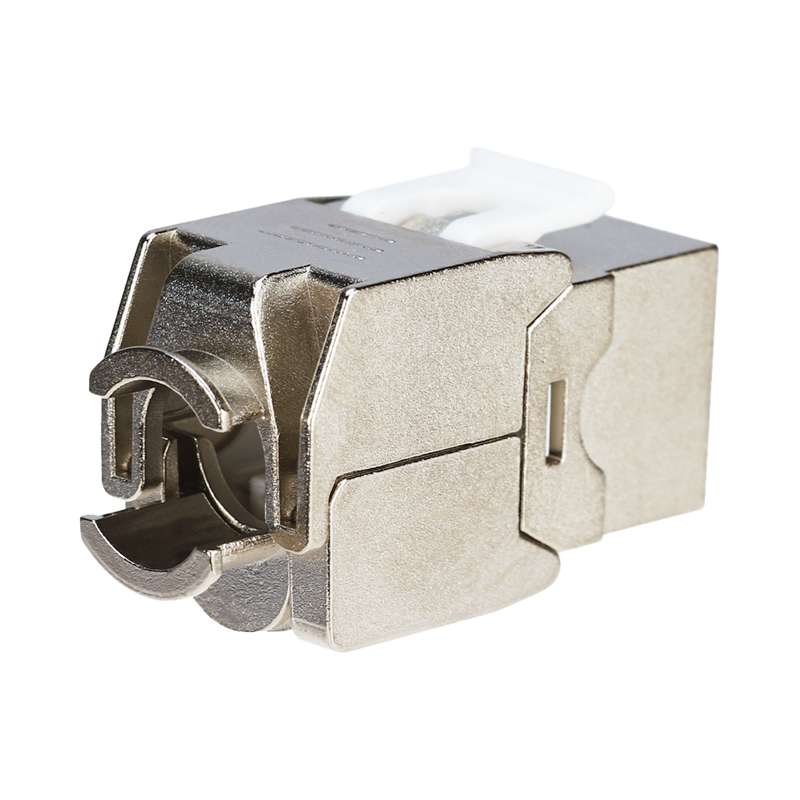

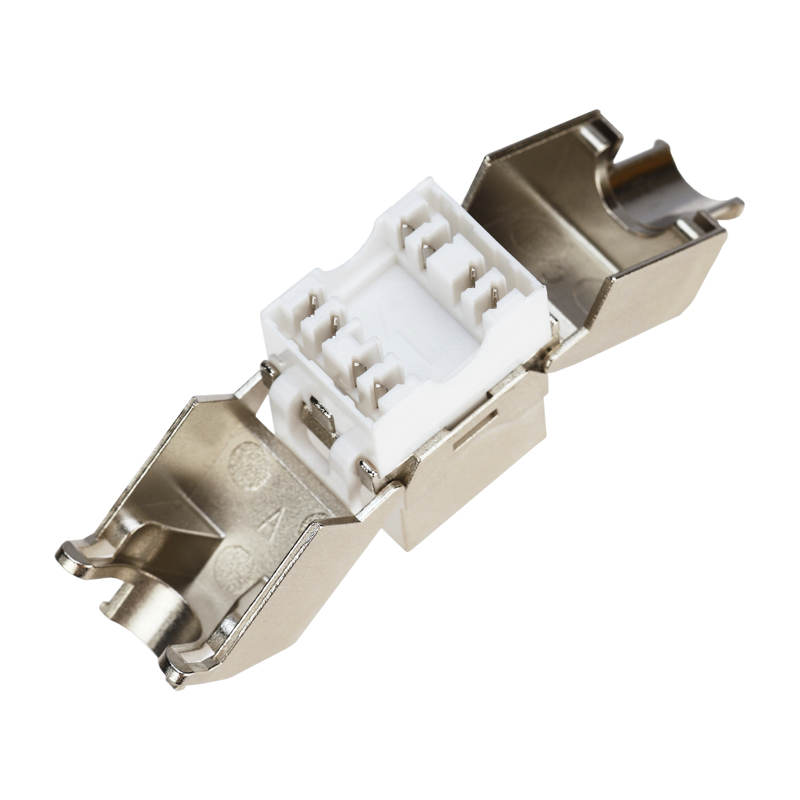

Модуль Keystone Jack RJ-45 CAT 6 экранированный 110 IDC тип 180 градусов, самозажимной REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001121
ДанныеНормализованы
Инженерный маршрут
Запросить возможность поставки
Отправьте запрос — проверим доступность и срок по актуальным данным поставщика.
tehpst.site не принимает заказы и не публикует складские остатки.Модель или исполнениеГнездо (Jack)
Тип или способ подключенияСамозажимной
Категория6
Тип соединителя или разъемаRJ45 8(8)
ЭкранированныйДа
Подходит для круглого кабеляДа
Подходит для скрученного (витого) многожил. проводаДа
ЦветСеребро
Описание и назначение
Коммутационный модуль (Keystone Jack) используется для установки в модульные патч-панели, в корпусы настенных розеток и для установки в модульные вставки типа Mosaic.
С помощью модуля организуется эффективное подключение оборудования и рабочих станций к информационной сети.
Модуль Keystone REXANT выполнен из высококачественных прочных материалов, что значительно увеличивает срок его службы по сравнению с обычными модулями.
Корпус изготовлен из литого цинк-алюминиевого сплава и ударопрочного ABS-пластика, которые обладают высокой ударопрочностью.
Материал пружинных контактов – фосфористая бронза с напылением золотом 1.27 мкм (50µ”).
Контакты типа IDC выполнены из фосфористой бронзы и имеют покрытие из сплава олова толщиной 2,54 мкм.
Полоса пропускания: 250 МГц. Тип терминирования: без инструмента.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -10–50 |
|---|
Материалы и конструкция 5
| ЦветEF000007 | Серебро |
|---|---|
| Модель или исполнениеEF000010 | Гнездо (Jack) |
| ЭкранированныйEF000881 | Да |
| МатериалEF002169 | Металл |
| Подходит для скрученного (витого) многожил. проводаEF002915 | Да |
Монтаж и подключение 2
| Тип или способ подключенияEF000124 | Самозажимной |
|---|---|
| Тип соединителя или разъемаEF002935 | RJ45 8(8) |
Классификация и назначение 4
| КатегорияEF001619 | 6 |
|---|---|
| Классификация по AWGEF004498 | 22–26 |
| Применениеданные поставщика | Подключение к информационной сети |
| Серияданные поставщика | Модуль |
Прочие характеристики 5
| Подходит для ленточного кабеляEF001571 | Нет |
|---|---|
| Подходит для круглого кабеляEF002913 | Да |
| Подходит для плоского кабеляEF002914 | Нет |
| Подходит для жёсткого кабеляEF002916 | Нет |
| Необходим специальный инструментEF008058 | Нет |
Размеры и упаковка
Изделие
| Высота изделияданные поставщика | 2 см |
|---|---|
| Длина изделияданные поставщика | 4 см |
| Ширина изделияданные поставщика | 1.6 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт | — | 0.03 | — | |
| Базовая единица шт (1 шт) | 1 шт | 14.2 × 7.3 × 1.9 | 0.023 | — | |
| Групповая упаковка спец упаковка кор (500 шт) | 500 шт | 52.8 × 35.4 × 22 см | 14.997 | 0.041 | |
| Групповая упаковка кор (50 шт) | 50 шт | — | — | — |
-
Базовая единица шт
- В упаковке
- 1 шт
- Габариты
- —
- Вес, кг
- 0.03
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 14.2 × 7.3 × 1.9
- Вес, кг
- 0.023
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (500 шт)
- В упаковке
- 500 шт
- Габариты
- 52.8 × 35.4 × 22 см
- Вес, кг
- 14.997
- Объём, м³
- 0.041
- EAN / GTIN
-
Групповая упаковка кор (50 шт)
- В упаковке
- 50 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
