Изображение может отличаться от конкретного исполнения.
REXANT

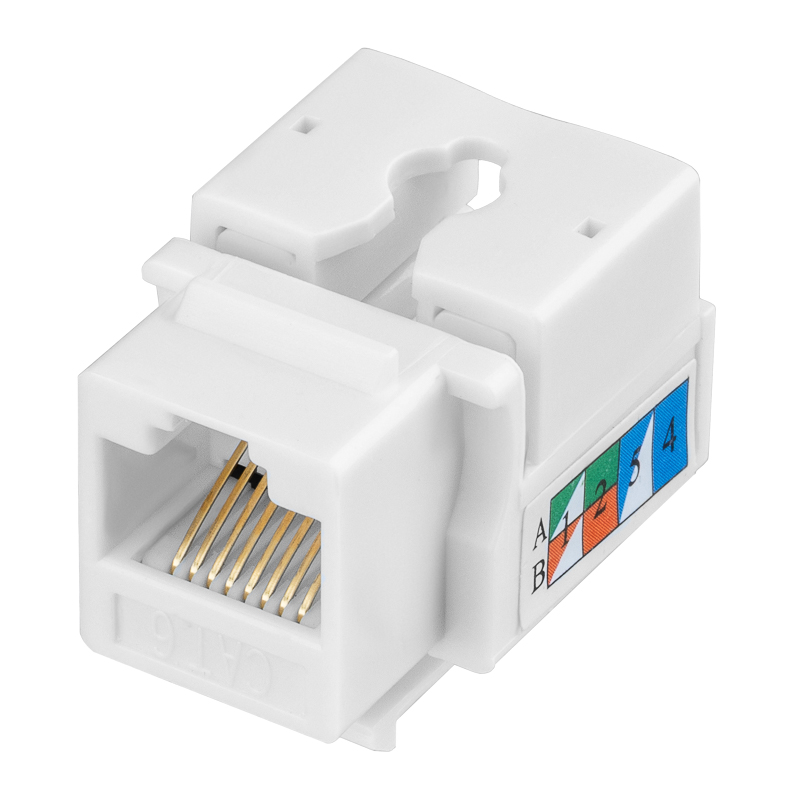

Модуль Keystone Jack RJ-45 CAT 6 неэкранированный 110 IDC тип 90 градусов, белый REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001121
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Модель или исполнениеГнездо (Jack)
Тип или способ подключения110
Категория6
Тип соединителя или разъемаRJ45 8(8)
Подходит для круглого кабеляДа
Подходит для скрученного (витого) многожил. проводаДа
Необходим специальный инструментДа
ЦветБелый
Описание и назначение
Коммутационный модуль (Keystone Jack) используется для установки в модульные патч-панели, в корпусы настенных розеток и для установки в модульные вставки типа Mosaic.
С помощью модуля организуется эффективное подключение оборудования и рабочих станций к информационной сети.
Модуль Keystone REXANT выполнен из высококачественных прочных материалов, что значительно увеличивает срок его службы по сравнению с обычными модулями.
Корпус изготовлен из ударопрочного ABS-пластика, который обладает высокой ударопрочностью.
Материал пружинных контактов – фосфористая бронза с напылением золотом 1.27 мкм (50µ”).
Контакты типа IDC выполнены из фосфористой бронзы и имеют покрытие из сплава олова толщиной 2,54 мкм.
Полоса пропускания: 250 МГц. Тип терминирования: тип 110/Krone.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -10–50 |
|---|
Материалы и конструкция 5
| ЦветEF000007 | Белый |
|---|---|
| Модель или исполнениеEF000010 | Гнездо (Jack) |
| ЭкранированныйEF000881 | Нет |
| МатериалEF002169 | Пластик |
| Подходит для скрученного (витого) многожил. проводаEF002915 | Да |
Монтаж и подключение 2
| Тип или способ подключенияEF000124 | 110 |
|---|---|
| Тип соединителя или разъемаEF002935 | RJ45 8(8) |
Классификация и назначение 4
| КатегорияEF001619 | 6 |
|---|---|
| Классификация по AWGEF004498 | 22–26 |
| Применениеданные поставщика | Подключение к информационной сети |
| Серияданные поставщика | Модуль |
Прочие характеристики 5
| Подходит для ленточного кабеляEF001571 | Нет |
|---|---|
| Подходит для круглого кабеляEF002913 | Да |
| Подходит для плоского кабеляEF002914 | Нет |
| Подходит для жёсткого кабеляEF002916 | Нет |
| Необходим специальный инструментEF008058 | Да |
Размеры и упаковка
Изделие
| Высота изделияданные поставщика | 2.2 см |
|---|---|
| Длина изделияданные поставщика | 3.2 см |
| Ширина изделияданные поставщика | 1.6 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 5.5 × 4.6 × 2.2 | 0.011 | — | |
| Базовая единица шт | 1 шт | — | 0.011 | — | |
| Групповая упаковка спец упаковка кор (1 000 шт) | 1000 шт | 53.3 × 33.4 × 35.4 см | 11.307 | 0.063 | |
| Групповая упаковка спец упаковка упак (10 шт) | 10 шт. | ширина 0.119, высота 0.033 неполные | 0.091 | — | |
| Групповая упаковка кор (50 шт) | 50 шт | — | — | — |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 5.5 × 4.6 × 2.2
- Вес, кг
- 0.011
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 1 шт
- Габариты
- —
- Вес, кг
- 0.011
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (1 000 шт)
- В упаковке
- 1000 шт
- Габариты
- 53.3 × 33.4 × 35.4 см
- Вес, кг
- 11.307
- Объём, м³
- 0.063
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (10 шт)
- В упаковке
- 10 шт.
- Габариты
- ширина 0.119, высота 0.033 неполные
- Вес, кг
- 0.091
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (50 шт)
- В упаковке
- 50 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
