Сертификат или декларация
ТР ЕАЭС 037
PDF · 206,6 КБ
Изображение может отличаться от конкретного исполнения.
REXANT

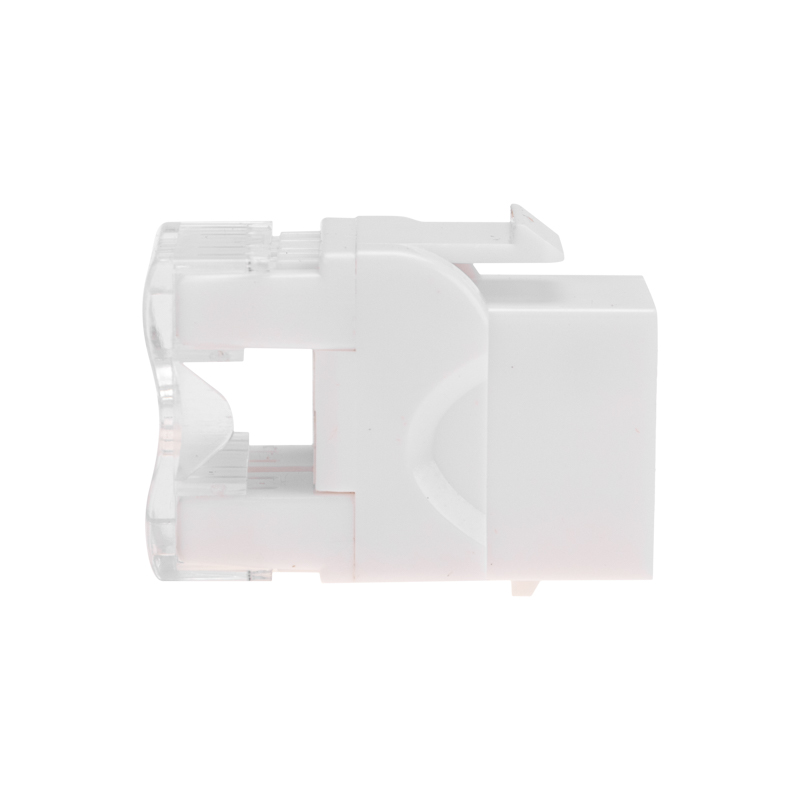

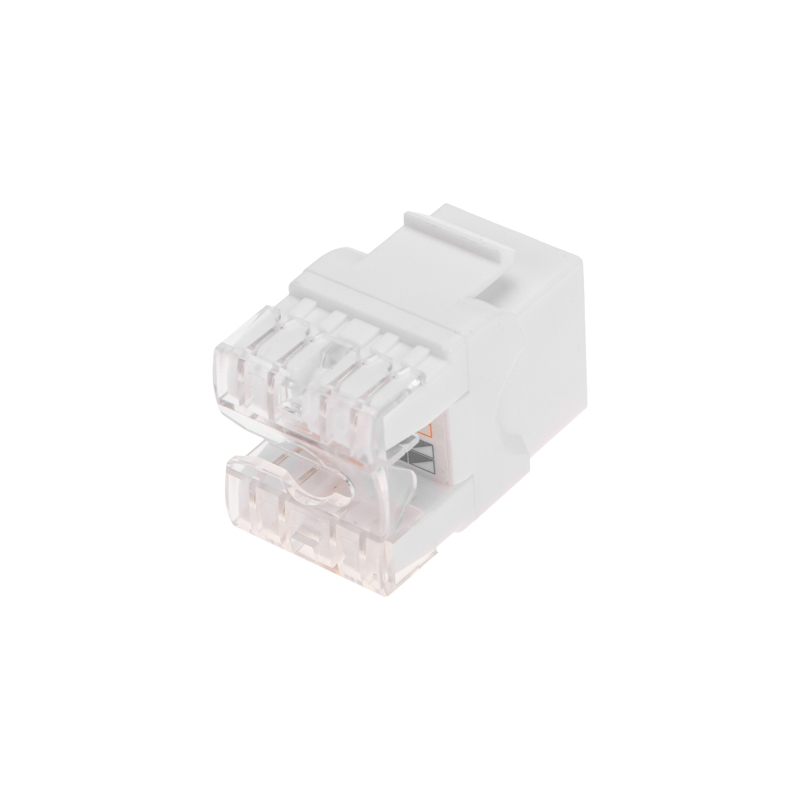

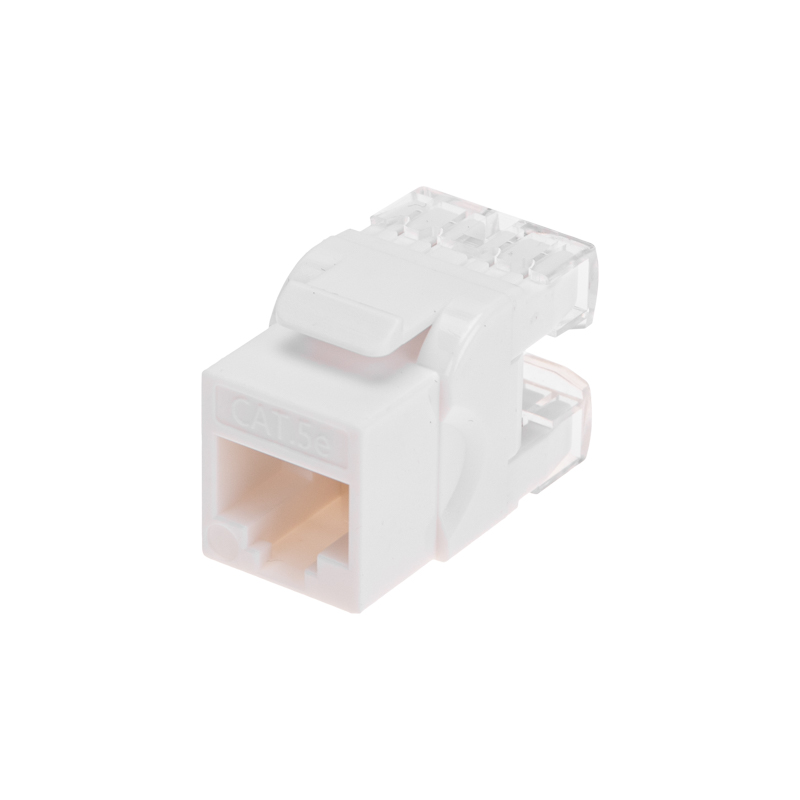

Модуль Keystone Jack RJ-45 CAT 5e неэкранированный 110 IDC тип 180 градусов, белый REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001121
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Модель или исполнениеГнездо (Jack)
Тип или способ подключения110
Категория5E
Тип соединителя или разъемаRJ45 8(8)
Необходим специальный инструментДа
ЦветБелый
МатериалПластик
ЭкранированныйНет
Описание и назначение
Коммутационный модуль (Keystone Jack) используется для установки в модульные патч-панели, в корпусы настенных розеток и для установки в модульные вставки типа Mosaic.
С помощью модуля организуется эффективное подключение оборудования и рабочих станций к информационной сети.
Модуль Keystone REXANT выполнен из высококачественных прочных материалов, что значительно увеличивает срок его службы по сравнению с обычными модулями.
Материал корпуса – ABS-пластик, который обладает высокой ударопрочностью и соответствует стандарту UL-94V-0.
Пружинные контакты изготовлены из фосфористой бронзы и покрыты золотом толщиной 1,27 микрометра (50µ”).

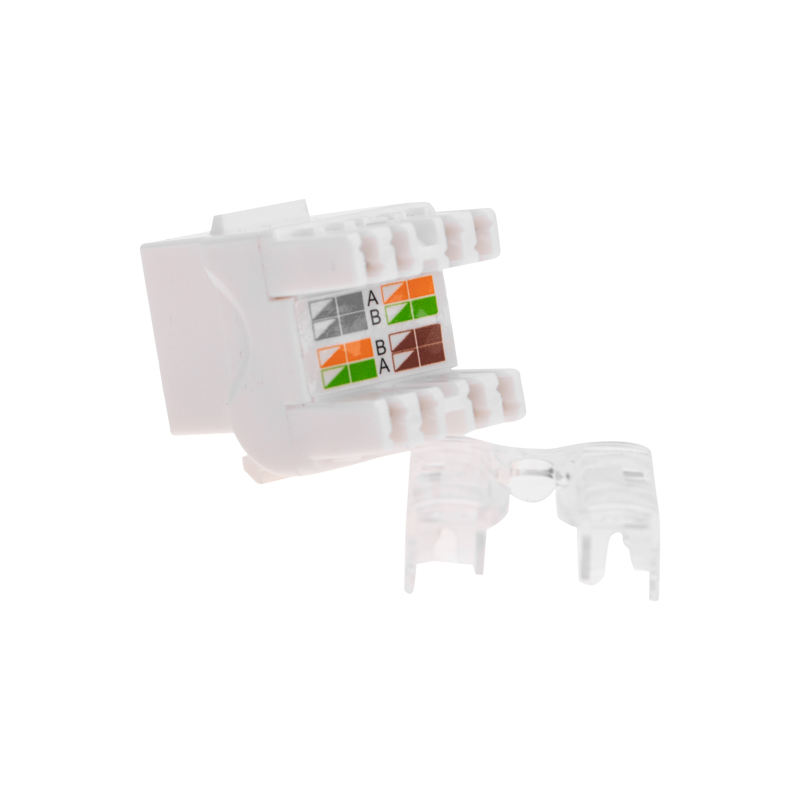

Контакты типа IDC выполнены из фосфористой бронзы и имеют покрытие из сплава олова толщиной 2,54 мкм.
Технические характеристики:
Полоса пропускания: 100 МГц
Тип терминирования: тип 110/Krone
Контактное сопротивление: не более 20 мОм
Сопротивление изоляции: не менее 500 мОм
Подключаемые проводники: одножильные 22-26 AWG
Количество подключений: не менее 750 циклов
Усилие удержания разъема: 50Н/1 мин
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Материалы и конструкция 5
| ЦветEF000007 | Белый |
|---|---|
| Модель или исполнениеEF000010 | Гнездо (Jack) |
| ЭкранированныйEF000881 | Нет |
| МатериалEF002169 | Пластик |
| Подходит для скрученного (витого) многожил. проводаEF002915 | Нет |
Монтаж и подключение 2
| Тип или способ подключенияEF000124 | 110 |
|---|---|
| Тип соединителя или разъемаEF002935 | RJ45 8(8) |
Классификация и назначение 3
| КатегорияEF001619 | 5E |
|---|---|
| Применениеданные поставщика | Подключение к информационной сети |
| Серияданные поставщика | Модуль |
Прочие характеристики 5
| Подходит для ленточного кабеляEF001571 | Нет |
|---|---|
| Подходит для круглого кабеляEF002913 | Нет |
| Подходит для плоского кабеляEF002914 | Нет |
| Подходит для жёсткого кабеляEF002916 | Нет |
| Необходим специальный инструментEF008058 | Да |
Размеры и упаковка
Изделие
| Высота изделияданные поставщика | 3.2 см |
|---|---|
| Длина изделияданные поставщика | 1.6 см |
| Ширина изделияданные поставщика | 2 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 10.4 × 4.1 × 2.7 | 0.012 | — | |
| Базовая единица шт | 1 шт | — | 0.009 | — | |
| Групповая упаковка спец упаковка кор (1 000 шт) | 1000 шт | 53.7 × 33 × 35.8 см | 9.424 | 0.063 | |
| Групповая упаковка спец упаковка упак (10 шт) | 10 шт. | ширина 0.104, высота 0.048 неполные | 0.083 | 0.001 | |
| Групповая упаковка кор (50 шт) | 50 шт | — | — | — |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 10.4 × 4.1 × 2.7
- Вес, кг
- 0.012
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 1 шт
- Габариты
- —
- Вес, кг
- 0.009
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (1 000 шт)
- В упаковке
- 1000 шт
- Габариты
- 53.7 × 33 × 35.8 см
- Вес, кг
- 9.424
- Объём, м³
- 0.063
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (10 шт)
- В упаковке
- 10 шт.
- Габариты
- ширина 0.104, высота 0.048 неполные
- Вес, кг
- 0.083
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка кор (50 шт)
- В упаковке
- 50 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
