REXANT

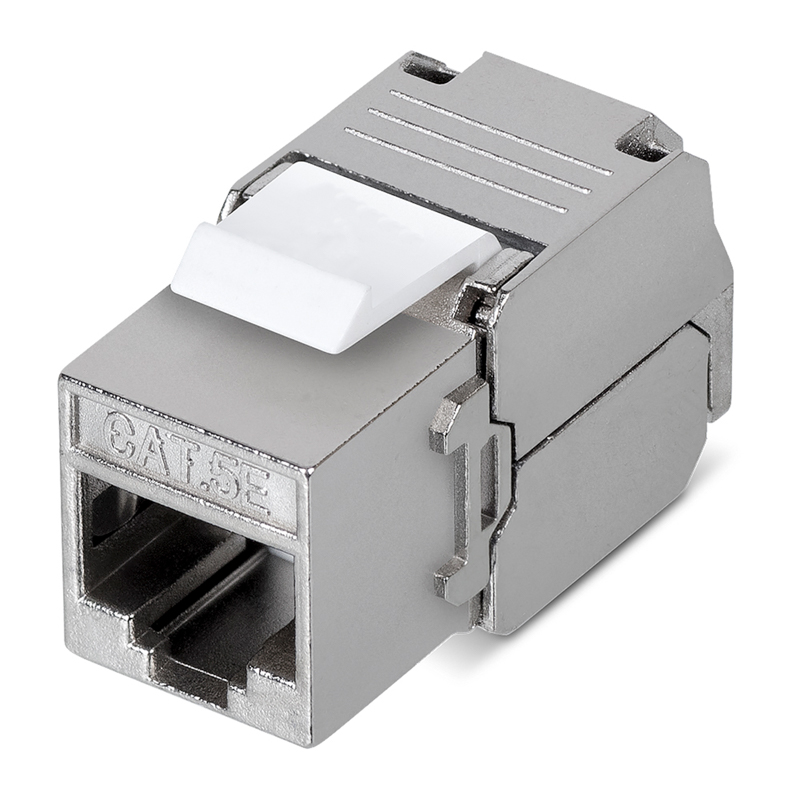

Модуль Keystone Jack RJ-45 CAT 5e экранированный 110 IDC тип 180 градусов, самозажимной REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001121
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Модель или исполнениеГнездо (Jack)
Тип или способ подключенияСамозажимной
Категория5E
Тип соединителя или разъемаRJ45 8(8)
ЭкранированныйДа
Подходит для круглого кабеляДа
Подходит для скрученного (витого) многожил. проводаДа
ЦветСеребро
Описание и назначение
Коммутационный модуль (Keystone Jack) используются для установки в модульные патч-панели, в корпусы настенных розеток и для установки в модульные вставки типа Mosaic.
С помощью модулей Keystone Jack организуется эффективное подключение оборудования и рабочих станций к информационной сети.
Модуль Keystone REXANT выполнен из высококачественных прочных материалов, что значительно увеличивает срок его службы по сравнению с обычными модулями.
Маркировка категории расположена с лицевой стороны. Цветовая маркировка выполнена в соответствии с Т568В и Т568А.
Технические характеристики:
Полоса пропускания: 100 МГц
Тип терминирования: без инструмента
Подключаемые проводники: одножильные 22-25 AWG
Количество подключений: не менее 750 циклов
Усилие удержания разъема: 50Н/1 мин
Допустимая температура хранения: -40…+70 °С
Допустимая температура монтажа: 0…+50 °С
Допустимая температура эксплуатации: -10…+60 °С
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -10–60 |
|---|
Материалы и конструкция 5
| ЦветEF000007 | Серебро |
|---|---|
| Модель или исполнениеEF000010 | Гнездо (Jack) |
| ЭкранированныйEF000881 | Да |
| МатериалEF002169 | Металл |
| Подходит для скрученного (витого) многожил. проводаEF002915 | Да |
Монтаж и подключение 2
| Тип или способ подключенияEF000124 | Самозажимной |
|---|---|
| Тип соединителя или разъемаEF002935 | RJ45 8(8) |
Классификация и назначение 4
| КатегорияEF001619 | 5E |
|---|---|
| Классификация по AWGEF004498 | 22–26 |
| Применениеданные поставщика | Подключение к информационной сети |
| Серияданные поставщика | Модуль |
Прочие характеристики 5
| Подходит для ленточного кабеляEF001571 | Нет |
|---|---|
| Подходит для круглого кабеляEF002913 | Да |
| Подходит для плоского кабеляEF002914 | Нет |
| Подходит для жёсткого кабеляEF002916 | Нет |
| Необходим специальный инструментEF008058 | Нет |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 14.2 × 7.3 × 2.2 | 0.027 | — | |
| Базовая единица шт | 1 шт | — | 0.03 | — | |
| Групповая упаковка спец упаковка кор (500 шт) | 500 шт | 52 × 35.5 × 22.5 см | 15.023 | 0.042 | |
| Групповая упаковка спец упаковка упак (10 шт) | 10 шт. | ширина 0.12, высота 0.043 неполные | 0.266 | 0.001 | |
| Групповая упаковка кор (50 шт) | 50 шт | — | — | — |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 14.2 × 7.3 × 2.2
- Вес, кг
- 0.027
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 1 шт
- Габариты
- —
- Вес, кг
- 0.03
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (500 шт)
- В упаковке
- 500 шт
- Габариты
- 52 × 35.5 × 22.5 см
- Вес, кг
- 15.023
- Объём, м³
- 0.042
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (10 шт)
- В упаковке
- 10 шт.
- Габариты
- ширина 0.12, высота 0.043 неполные
- Вес, кг
- 0.266
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка кор (50 шт)
- В упаковке
- 50 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
