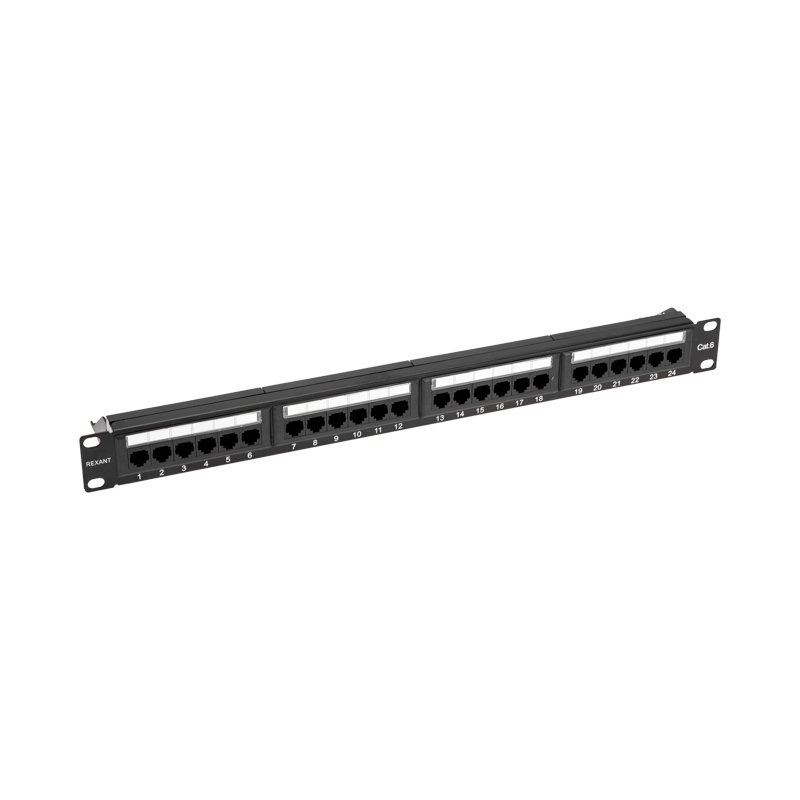

Патч-панель 19" с кабельным органайзером 1U, CAT 6, 24 порта RJ-45, неэкранированная, Dual IDC REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001128
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип монтажа19-дюйм. (482,6 мм) крепление
ЦветЧерный
Подходит для количества коннекторов24
Категория6
Тип соединителя или разъемаRJ45 8(8)
Количество модулей (U-юнитов) в высоту1
Количество шин или муфт24
ЭкранированныйНет
Описание и назначение
Патч-панель – одна из составных частей структурированной кабельной системы (СКС).

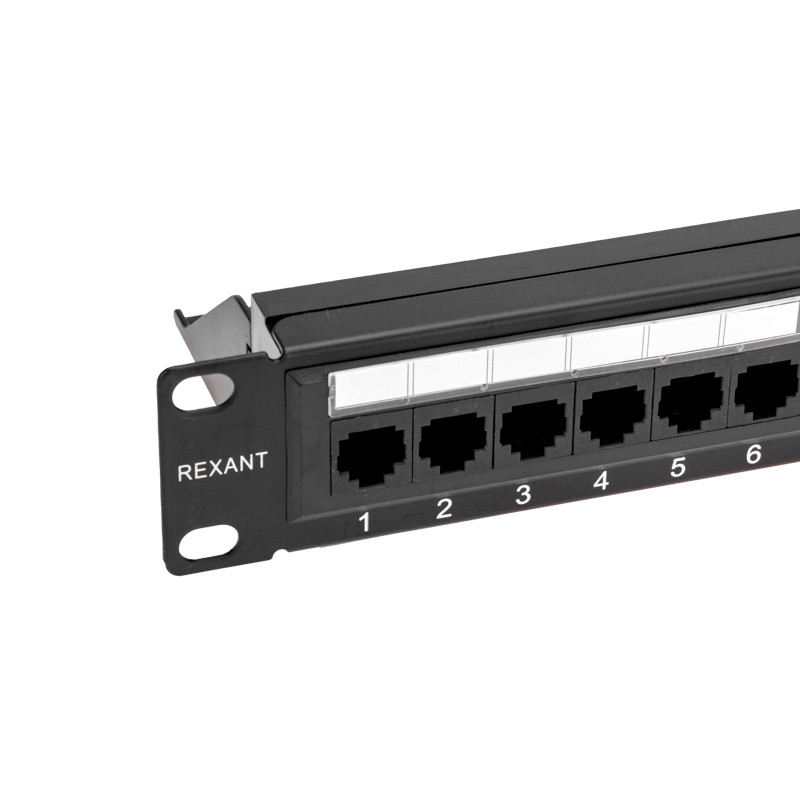

Представляет собой панель с множеством соединительных разъемов, расположенных на лицевой стороне.

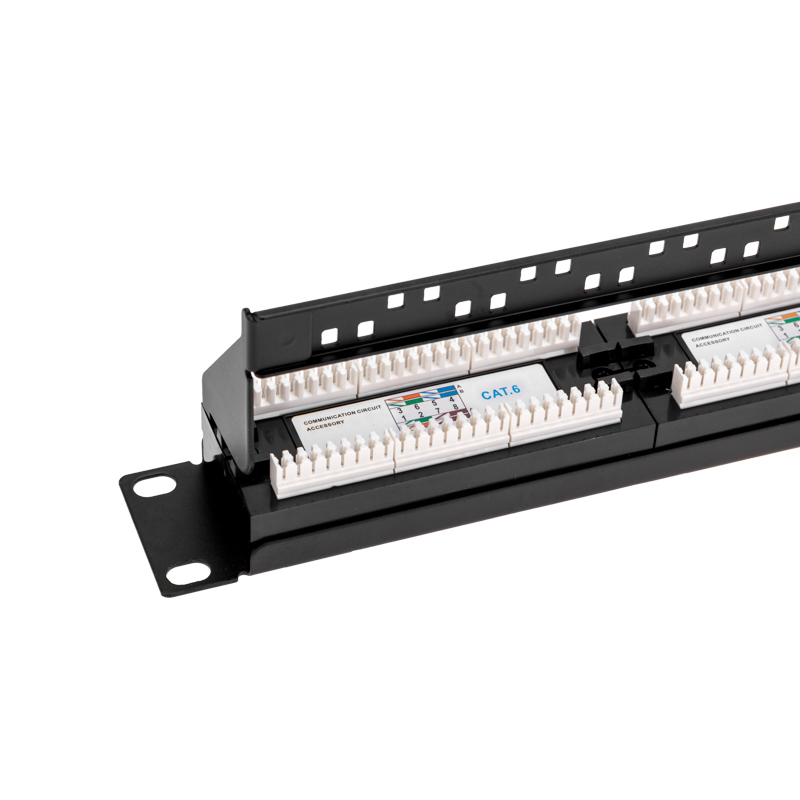

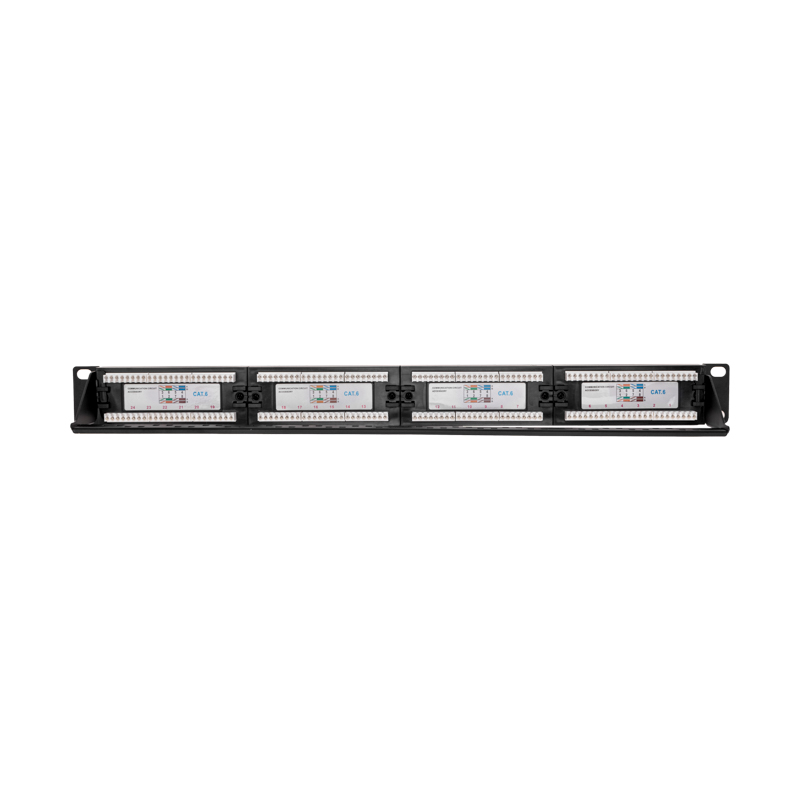

На тыльной стороне контакты предназначены для фиксированного соединения с кабелями.
Патч-панель REXANT PRO выполнена из высококачественных прочных материалов, относится к пассивному сетевому оборудованию.
Технические характеристики:
Подключаемые проводники: одножильные 22-26 AWG
Количество подключений: не менее 750 циклов
Усилие удержания разъема: 50Н/1 мин
Материалы:
Корпус: сталь 1.6 мм
Печатная плата (РСВ): двухслойный стеклотекстолит (FR-4) 1.6 мм
Корпус: ударопрочный ABS-пластик, UL-94V-0
Корпус IDC-модуля: поликарбонат (РС), UL-94V-0
Разъемы: ABS-пластик, UL-94V-0, контакты – фосфористая бронза с напылением золотом 1.27 мкм поверх 2.54 мкм никеля
IDC-контакты: фосфористая бронза с покрытием 2.54 мкм сплавом олова

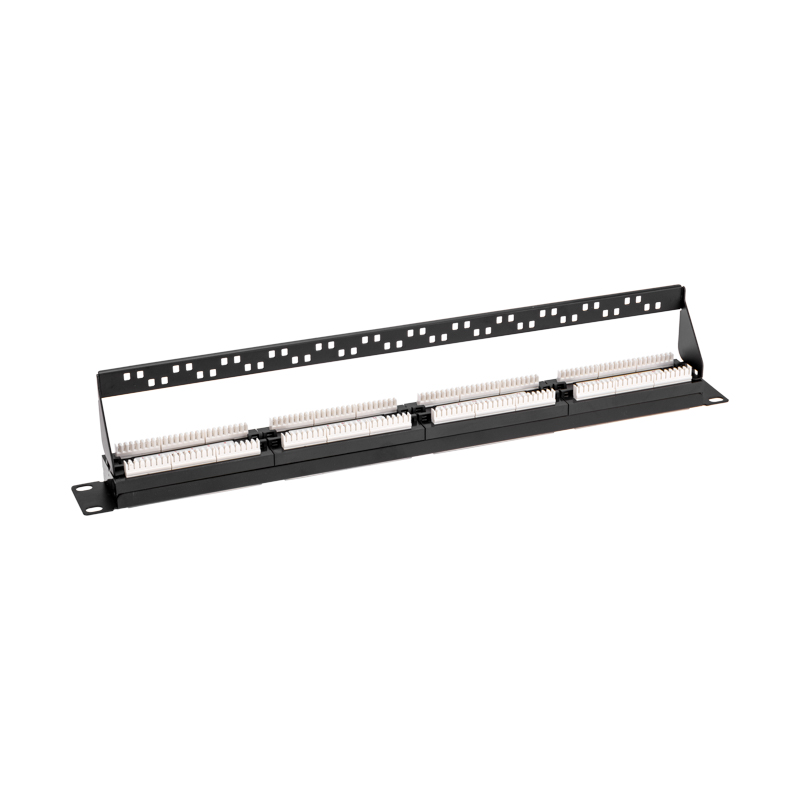

Материал органайзера: сталь 1.6 мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Количество шин или муфтEF004395 | 24 |
|---|
Материалы и конструкция 2
| ЦветEF000007 | Черный |
|---|---|
| ЭкранированныйEF000881 | Нет |
Монтаж и подключение 2
| Тип монтажаEF000003 | 19-дюйм. (482,6 мм) крепление |
|---|---|
| Тип соединителя или разъемаEF002935 | RJ45 8(8) |
Классификация и назначение 3
| КатегорияEF001619 | 6 |
|---|---|
| Применениеданные поставщика | Коммутация оборудования |
| Серияданные поставщика | PRO |
Прочие характеристики 1
| Подходит для количества коннекторовEF001579 | 24 |
|---|
Размеры и упаковка
Изделие
| Количество модулей (U-юнитов) в высотуEF003561 | 1 |
|---|---|
| Высота изделияданные поставщика | 4.4 см |
| Длина изделияданные поставщика | 48.2 см |
| Ширина изделияданные поставщика | 8.9 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 50.3 × 9.7 × 5.4 см | 0.772 | 0.003 | |
| Групповая упаковка спец упаковка кор (20 шт) | 20 шт | 51.8 × 29.3 × 41.6 см | 15.796 | 0.063 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 50.3 × 9.7 × 5.4 см
- Вес, кг
- 0.772
- Объём, м³
- 0.003
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (20 шт)
- В упаковке
- 20 шт
- Габариты
- 51.8 × 29.3 × 41.6 см
- Вес, кг
- 15.796
- Объём, м³
- 0.063
- EAN / GTIN
