Разъем BNC гнездо с клеммной колодкой REXANT
SDS_Group · артикул 05-3081
Изображение может отличаться от конкретного исполнения.
PROconnect

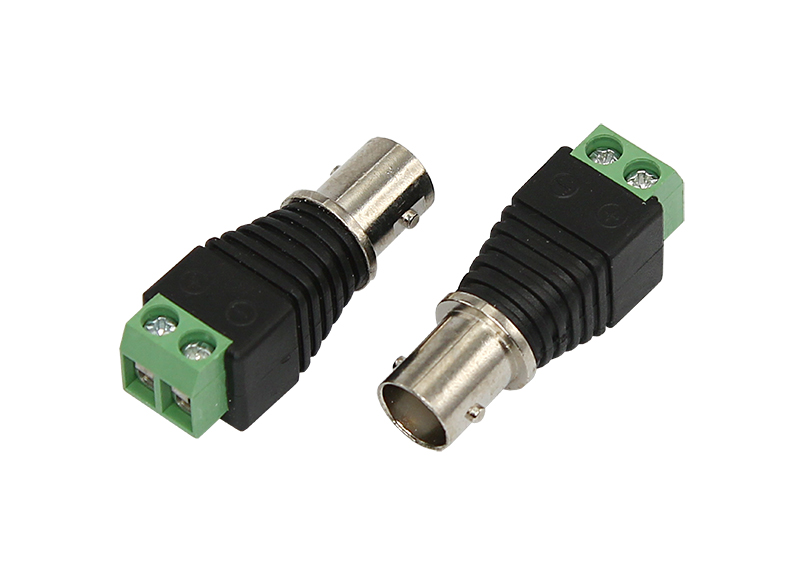

Разъем BNC гнездо с клеммной колодкой PROconnect
ИсточникКаталог SDS_Group
КлассификацияEC001135
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Импеданс (полное сопротивление)75 Ом
Модель/исполнениеГнездо
Конструктивное исполнениеПрямолинейн.
Тип крепленияПрочее
Тип соединителя/разъемаBNC (байонет)
Способ монтажаНакрутка
Температура эксплуатации-30–80
Описание и назначение
Разъем гнездо BNC с клеммной колодкой предназначен для оперативного подключения видеоизображения к видеокамерам, видеорегистраторам, мониторам и другим видео- и радиоэлектронным устройствам.
BNC-гнездо (BNC сокр. от Bayonet Neill Concelman) с клеммной колодкой — электрический разъем с байонетной фиксацией закрепляется на кабеле зажимом с помощью винтов и соединяется с штекером BNC. Этот способ монтажа на проводе значительно проще и быстрее, чем пайка и обжим, но его надежность и качество соединения остаются на неизменно высоком уровне.
BNC-разъем изготовлен из высококачественных материалов. Использование сплава меди (биметалл) и никелевого покрытия повышает долговечность разъема и позволяет применять в условиях климатических перепадов. Диапазон рабочих температур –30...+80 ℃.
Гнездо может использоваться для соединения провода в случае обрыва или замены вышедших из строя разъемов шнура.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -30–80 |
|---|
Электрические и световые параметры 1
| Импеданс (полное сопротивление)EF000876 | 75 Ом |
|---|
Материалы и конструкция 3
| Модель/исполнениеEF000010 | Гнездо |
|---|---|
| Конструктивное исполнениеEF000767 | Прямолинейн. |
| Модель/исполнение разъема 2данные поставщика | Нет(без) |
Монтаж и подключение 4
| Способ монтажаEF000003 | Накрутка |
|---|---|
| Тип крепленияEF002442 | Прочее |
| Тип соединителя/разъемаEF002935 | BNC (байонет) |
| Тип соединителя/разъема 2данные поставщика | Клеммная колодка |
Классификация и назначение 2
| Применениеданные поставщика | Подключение телевидения |
|---|---|
| Серияданные поставщика | Разъем |
Прочие характеристики 1
| С кольцомданные поставщика | false |
|---|
Размеры и упаковка
Изделие
| Высота изделияданные поставщика | 1.365 см |
|---|---|
| Длина изделияданные поставщика | 3.85 см |
| Подходит для кабеля наружным диаметромданные поставщика | 6.8 мм |
| Ширина изделияданные поставщика | 1.365 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | — | 0.009 | — | |
| Групповая упаковка кор (1 000 шт) | 1000 шт | 38.9 × 33.6 × 11.7 см | 8.771 | 0.015 | |
| Групповая упаковка упак (50 шт) | 50 шт | 16.3 × 14.1 × 4.7 см | 0.411 | 0.001 | |
| Групповая упаковка спец упаковка упак (10 шт) | 10 шт | 11.9 × 11.5 × 1.9 | 0.075 | — |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- —
- Вес, кг
- 0.009
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (1 000 шт)
- В упаковке
- 1000 шт
- Габариты
- 38.9 × 33.6 × 11.7 см
- Вес, кг
- 8.771
- Объём, м³
- 0.015
- EAN / GTIN
-
Групповая упаковка упак (50 шт)
- В упаковке
- 50 шт
- Габариты
- 16.3 × 14.1 × 4.7 см
- Вес, кг
- 0.411
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 11.9 × 11.5 × 1.9
- Вес, кг
- 0.075
- Объём, м³
- —
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 2; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 2
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Разъем BNC гнездо с клеммной колодкой REXANT
SDS_Group · артикул 05-3081
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 1
Сертификат или декларация
ТР ЕАЭС 037
PDF · 206,6 КБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
