REXANT

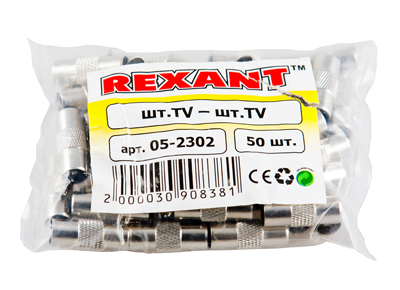

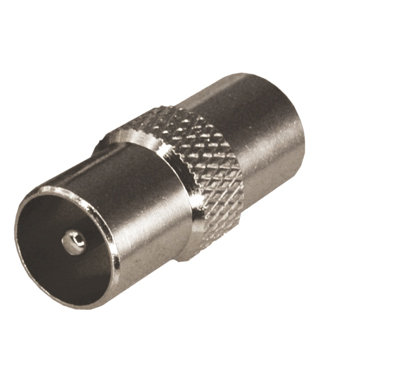

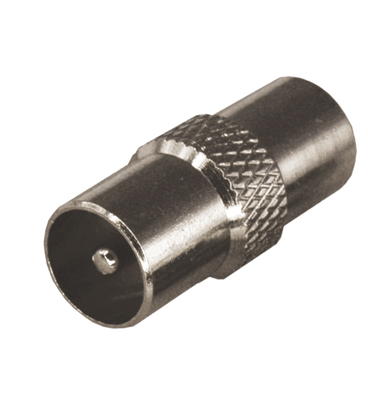

Переходник штекер ТВ – штекер ТВ REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001135
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Импеданс (полное сопротивление)75 Ом
Модель/исполнениеШтекер/гнездо
Конструктивное исполнениеПрямолинейн.
Тип крепленияПрочее
Способ монтажаНакрутка
Температура эксплуатации-45–50
Тип соединителя/разъемаTV
Описание и назначение
Переходник штекер ТВ - штекер ТВ REXANT предназначен для соединения двух ТВ кабелей (50 или 75 Ом), на концах которых расположены гнезда ТВ-разъема. Позволяет увеличить длину трансляционного шнура. Применяется для подключения эфирного, кабельного и спутникового телевидения к телевизионному оборудованию.
С обеих сторон переходника располагаются штекер ТВ-разъема. Материал изготовления – никелированный сплав первичной меди (биметалл), который обеспечивает долговечность соединения и возможность использования в условиях климатических перепадов.
Данный высокочастотный соединитель позволяет создать качественную передачу видео и аудиосигнала с минимальным уровнем потерь.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -45–50 |
|---|
Электрические и световые параметры 1
| Импеданс (полное сопротивление)EF000876 | 75 Ом |
|---|
Материалы и конструкция 3
| Модель/исполнениеEF000010 | Штекер/гнездо |
|---|---|
| Конструктивное исполнениеEF000767 | Прямолинейн. |
| Модель/исполнение разъема 2данные поставщика | Штекер/гнездо |
Монтаж и подключение 4
| Способ монтажаEF000003 | Накрутка |
|---|---|
| Тип крепленияEF002442 | Прочее |
| Тип соединителя/разъемаEF002935 | TV |
| Тип соединителя/разъема 2данные поставщика | TV |
Классификация и назначение 2
| Применениеданные поставщика | Подключение телевидения |
|---|---|
| Серияданные поставщика | Переходник |
Прочие характеристики 1
| С кольцомданные поставщика | false |
|---|
Размеры и упаковка
Изделие
| Высота изделияданные поставщика | 1.13 см |
|---|---|
| Длина изделияданные поставщика | 2.6 см |
| Подходит для кабеля наружным диаметромданные поставщика | 6.8 мм |
| Ширина изделияданные поставщика | 1.13 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица кор. ( шт) | 1 шт | — | — | — | |
| Базовая единица шт | 100 шт | — | 0.003 | — | |
| Групповая упаковка кор. (2 000 шт.) | 2000 шт | 10 × 33 × 39 см | 6.2 | 0.013 | |
| Групповая упаковка кор. (3 000 шт.) | 3000 шт | 39.8 × 33.8 × 10.5 см | 9.344 | 0.014 | |
| Групповая упаковка кор (5 000 шт) | 5000 шт | 41.7 × 34.5 × 13 см | 17.466 | 0.019 | |
| Групповая упаковка упак. (100 шт.) | 100 шт | 11.7 × 11.4 × 3.2 | 0.293 | — |
-
Базовая единица кор. ( шт)
- В упаковке
- 1 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- —
- Вес, кг
- 0.003
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (2 000 шт.)
- В упаковке
- 2000 шт
- Габариты
- 10 × 33 × 39 см
- Вес, кг
- 6.2
- Объём, м³
- 0.013
- EAN / GTIN
-
Групповая упаковка кор. (3 000 шт.)
- В упаковке
- 3000 шт
- Габариты
- 39.8 × 33.8 × 10.5 см
- Вес, кг
- 9.344
- Объём, м³
- 0.014
- EAN / GTIN
-
Групповая упаковка кор (5 000 шт)
- В упаковке
- 5000 шт
- Габариты
- 41.7 × 34.5 × 13 см
- Вес, кг
- 17.466
- Объём, м³
- 0.019
- EAN / GTIN
-
Групповая упаковка упак. (100 шт.)
- В упаковке
- 100 шт
- Габариты
- 11.7 × 11.4 × 3.2
- Вес, кг
- 0.293
- Объём, м³
- —
- EAN / GTIN
