Переходник штекер F – штекер ТВ REXANT
SDS_Group · артикул 05-4361
Изображение может отличаться от конкретного исполнения.
PROconnect

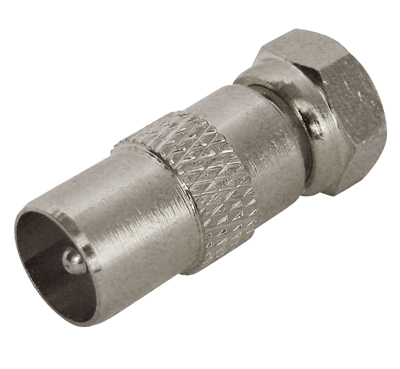

Переходник штекер F – штекер ТВ PROconnect
ИсточникКаталог SDS_Group
КлассификацияEC001135
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Импеданс (полное сопротивление)75 Ом
Модель/исполнениеШтекер/гнездо
Конструктивное исполнениеПрямолинейн.
Тип крепленияПрочее
Тип соединителя/разъемаF
Способ монтажаНакрутка
Температура эксплуатации-45–50
Описание и назначение
Переходник PROconnect используется при подключении эфирного, спутникового и кабельного телевидения. Служит для соединения двух радиочастотных кабелей с разъемами гнездо F и гнездо TV, а также для соединения кабелей с оборудованием. Устройство обеспечивает качественную передачу видео и аудиосигнала с минимальным уровнем потерь.
Переходник изготовлен из никелированного цинка.

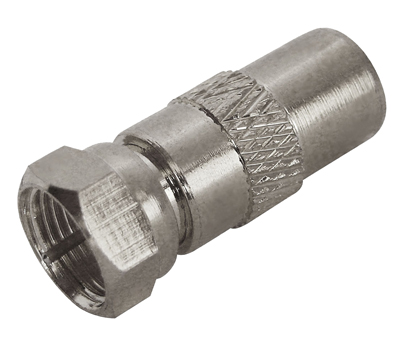

На одной стороне изделия располагается штекер F-разъема, на другой – штекер ТВ-разъема. Соединяется с кабелем методом накрутки. Предварительно необходимо зачистить контакты. Монтаж не требует использования специальных инструментов: может производиться в удаленном месте (на крышах домов или комплексов).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -45–50 |
|---|
Электрические и световые параметры 1
| Импеданс (полное сопротивление)EF000876 | 75 Ом |
|---|
Материалы и конструкция 3
| Модель/исполнениеEF000010 | Штекер/гнездо |
|---|---|
| Конструктивное исполнениеEF000767 | Прямолинейн. |
| Модель/исполнение разъема 2данные поставщика | Штекер/гнездо |
Монтаж и подключение 4
| Способ монтажаEF000003 | Накрутка |
|---|---|
| Тип крепленияEF002442 | Прочее |
| Тип соединителя/разъемаEF002935 | F |
| Тип соединителя/разъема 2данные поставщика | TV |
Классификация и назначение 2
| Применениеданные поставщика | Подключение телевидения |
|---|---|
| Серияданные поставщика | Переходник |
Прочие характеристики 1
| С кольцомданные поставщика | false |
|---|
Размеры и упаковка
Изделие
| Высота изделияданные поставщика | 1.08 см |
|---|---|
| Длина изделияданные поставщика | 2.6 см |
| Подходит для кабеля наружным диаметромданные поставщика | 6.8 мм |
| Ширина изделияданные поставщика | 1.08 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица кор. ( шт) | 1 шт | — | — | — | |
| Базовая единица шт | 100 шт | 25 × 10 × 10 | 0.004 | — | |
| Групповая упаковка кор. (2 500 шт.) | 2500 шт | 39.2 × 33.8 × 11.4 см | 11.176 | 0.015 | |

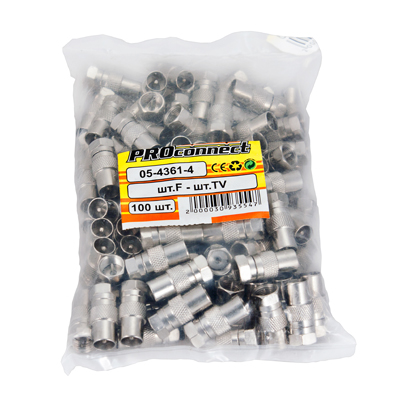

| Групповая упаковка упак. (100 шт.) | 100 шт | 13 × 12.7 × 3.1 см | 0.427 | 0.001 |
-
Базовая единица кор. ( шт)
- В упаковке
- 1 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 25 × 10 × 10
- Вес, кг
- 0.004
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (2 500 шт.)
- В упаковке
- 2500 шт
- Габариты
- 39.2 × 33.8 × 11.4 см
- Вес, кг
- 11.176
- Объём, м³
- 0.015
- EAN / GTIN
-
Групповая упаковка упак. (100 шт.)
- В упаковке
- 100 шт
- Габариты
- 13 × 12.7 × 3.1 см
- Вес, кг
- 0.427
- Объём, м³
- 0.001
- EAN / GTIN
