Переходник антенный, гнездо ТВ – штекер F, 1 шт. REXANT
SDS_Group · артикул 06-0028-A
Изображение может отличаться от конкретного исполнения.
PROconnect

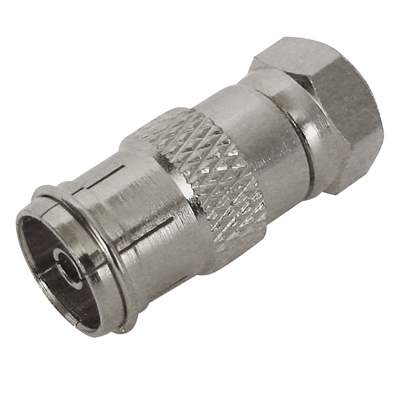

Переходник штекер F – гнездо ТВ PROconnect
ИсточникКаталог SDS_Group
КлассификацияEC001135
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Импеданс (полное сопротивление)75 Ом
Модель/исполнениеШтекер/гнездо
Конструктивное исполнениеПрямолинейн.
Тип крепленияПрочее
Тип соединителя/разъемаF
Способ монтажаНакрутка
Температура эксплуатации-45–50
Описание и назначение
Переходник PROconnect используется для соединения двух ТВ-кабелей волновым сопротивлением 50 или 75 Ом с разными разъемами при подключении эфирного, спутникового и кабельного телевидения. Устройство обеспечивает качественную передачу видео и аудиосигнала с минимальным уровнем потерь.

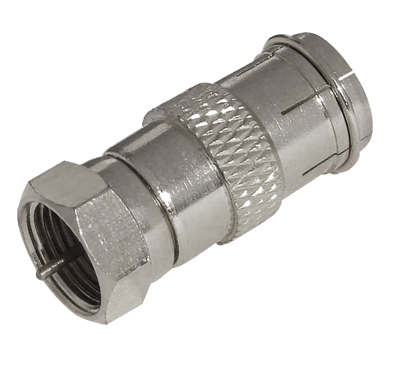

На одной стороне изделия располагается штекер F-разъема, на другой – гнездо ТВ-разъема.

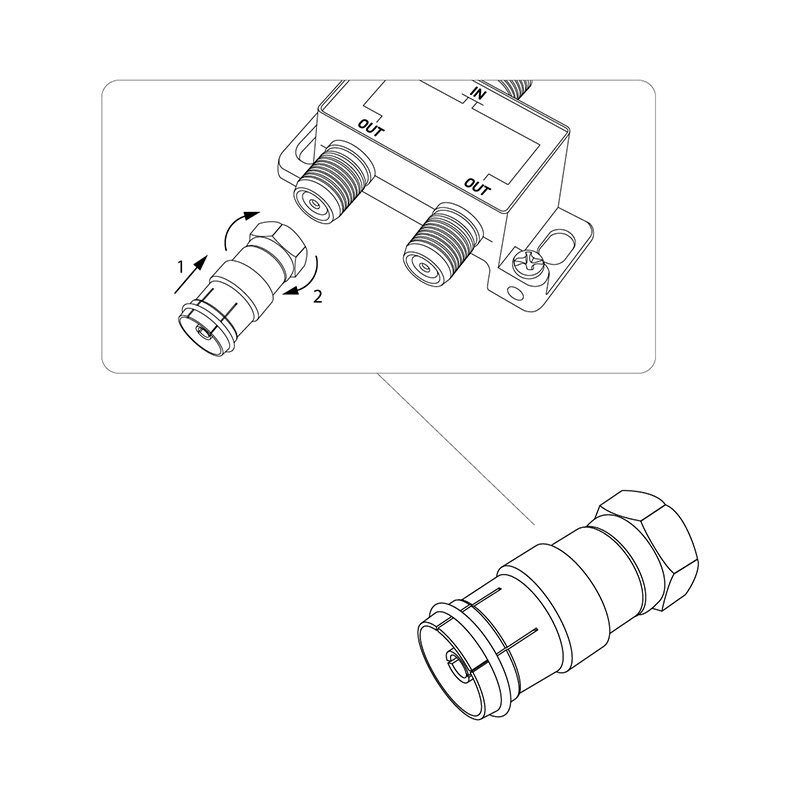

Переходник изготовлен из никелированного цинка. Соединяется с кабелем методом накрутки. Предварительно необходимо зачистить контакты. Монтаж не требует применения каких-либо специальных инструментов.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -45–50 |
|---|
Электрические и световые параметры 1
| Импеданс (полное сопротивление)EF000876 | 75 Ом |
|---|
Материалы и конструкция 3
| Модель/исполнениеEF000010 | Штекер/гнездо |
|---|---|
| Конструктивное исполнениеEF000767 | Прямолинейн. |
| Модель/исполнение разъема 2данные поставщика | Гнездо |
Монтаж и подключение 4
| Способ монтажаEF000003 | Накрутка |
|---|---|
| Тип крепленияEF002442 | Прочее |
| Тип соединителя/разъемаEF002935 | F |
| Тип соединителя/разъема 2данные поставщика | TV |
Классификация и назначение 2
| Применениеданные поставщика | Подключение телевидения |
|---|---|
| Серияданные поставщика | Переходник |
Прочие характеристики 1
| С кольцомданные поставщика | false |
|---|
Размеры и упаковка
Изделие
| Высота изделияданные поставщика | 1.17 см |
|---|---|
| Длина изделияданные поставщика | 2.7 см |
| Подходит для кабеля наружным диаметромданные поставщика | 6.8 мм |
| Ширина изделияданные поставщика | 1.17 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 27 × 10 × 10 | 0.007 | — | |
| Групповая упаковка кор. (2 500 шт.) | 2500 шт | 39.8 × 33.6 × 12.5 см | 17.277 | 0.017 | |

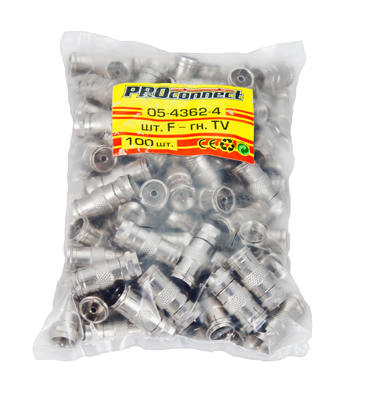

| Групповая упаковка спец упаковка упак. (100 шт.) | 100 шт | 14.4 × 14.1 × 5.1 см | 0.666 | 0.001 | |
| Групповая упаковка упак (10 шт) | 10 шт. | — | — | — |
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 27 × 10 × 10
- Вес, кг
- 0.007
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (2 500 шт.)
- В упаковке
- 2500 шт
- Габариты
- 39.8 × 33.6 × 12.5 см
- Вес, кг
- 17.277
- Объём, м³
- 0.017
- EAN / GTIN
-
Групповая упаковка спец упаковка упак. (100 шт.)
- В упаковке
- 100 шт
- Габариты
- 14.4 × 14.1 × 5.1 см
- Вес, кг
- 0.666
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт.
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 1; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 1
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 2
Сертификат или декларация
Отказное
PDF · 5,9 МБ
Сертификат или декларация
ТР ЕАЭС 037
PDF · 206,6 КБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
