Переходник гнездо F – гнездо ТВ, угловой PROconnect
SDS_Group · артикул 05-4312-4
Изображение может отличаться от конкретного исполнения.
PROconnect

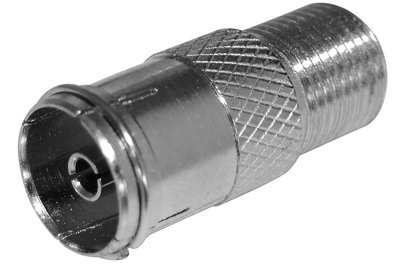

Переходник гнездо F – гнездо ТВ с кольцом PROconnect
ИсточникКаталог SDS_Group
КлассификацияEC001135
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Импеданс (полное сопротивление)75 Ом
Модель/исполнениеГнездо
Конструктивное исполнениеПрямолинейн.
Тип крепленияПрочее
Тип соединителя/разъемаF
Способ монтажаНакрутка
Температура эксплуатации-45–50
Описание и назначение
Переходник гнездо F – гнездо TV PROconnect используется для соединения двух кабелей волновым сопротивлением 50 или 75 Ом, на концах которых располагаются разные типы разъемов.

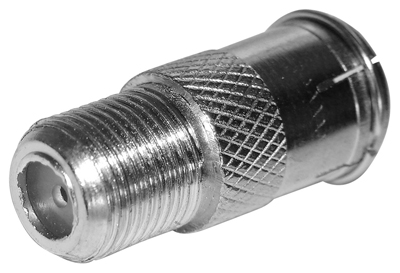

Конструктивная особенность – наличие амортизирующего кольца для ТV-гнезда, которое создает наилучший контакт с разъемом.

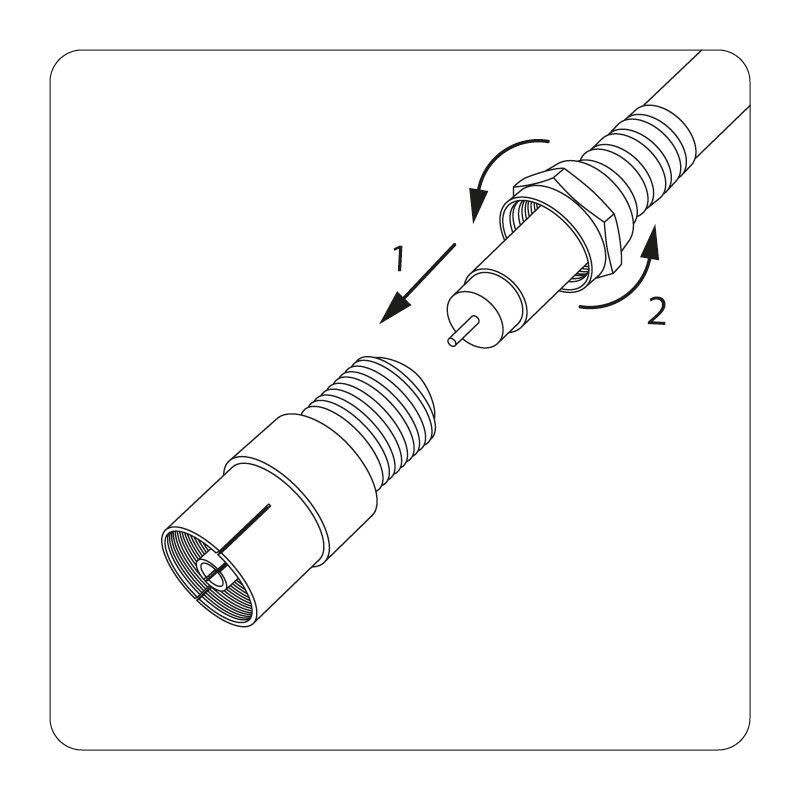

В процессе монтажа сторона с гнездом F накручивается на кабель, оконцованный F-разъемом, а сторона с гнездом TV стыкуется с оборудованием. Установка не требует пайки контактов и использования специальных инструментов: может производиться в удаленных местах, таких как крыши домов или комплексов.
Переходник изготовлен из никелированного цинка. Использование этого материала обеспечивает минимальные потери качества сигнала при его передаче.
Подходит для кабелей типа RG-6 и других кабелей (SAT-50, SAT-703, DG-113), диаметром около 6,8 мм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -45–50 |
|---|
Электрические и световые параметры 1
| Импеданс (полное сопротивление)EF000876 | 75 Ом |
|---|
Материалы и конструкция 3
| Модель/исполнениеEF000010 | Гнездо |
|---|---|
| Конструктивное исполнениеEF000767 | Прямолинейн. |
| Модель/исполнение разъема 2данные поставщика | Гнездо |
Монтаж и подключение 4
| Способ монтажаEF000003 | Накрутка |
|---|---|
| Тип крепленияEF002442 | Прочее |
| Тип соединителя/разъемаEF002935 | F |
| Тип соединителя/разъема 2данные поставщика | TV |
Классификация и назначение 2
| Применениеданные поставщика | Подключение телевидения |
|---|---|
| Серияданные поставщика | Переходник |
Прочие характеристики 1
| С кольцомданные поставщика | true |
|---|
Размеры и упаковка
Изделие
| Высота изделияданные поставщика | 1.1 см |
|---|---|
| Длина изделияданные поставщика | 2.6 см |
| Подходит для кабеля наружным диаметромданные поставщика | 6.8 мм |
| Ширина изделияданные поставщика | 1.1 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | — | 0.004 | — | |

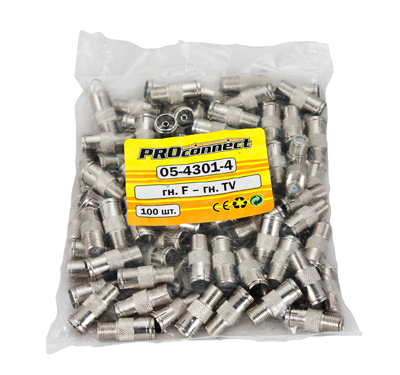

| Групповая упаковка спец упаковка упак. (100 шт.) | 100 шт | 10.3 × 9.3 × 2 | 0.341 | — | |
| Групповая упаковка спец упаковка упак (10 шт) | 10 шт. | — | — | — | |
| Групповая упаковка кор (2 500 шт) | 2500 шт | 34.2 × 27.3 × 16.8 см | 9.221 | 0.016 |
