Переходник антенный, гнездо F – гнездо ТВ, 1 шт. REXANT
SDS_Group · артикул 06-0024-A
Изображение может отличаться от конкретного исполнения.
REXANT

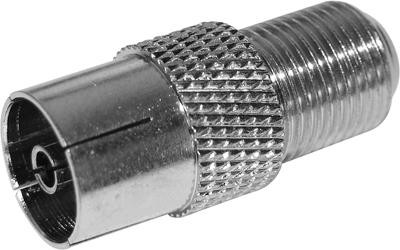

Переходник гнездо F – гнездо ТВ REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001135
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Импеданс (полное сопротивление)75 Ом
Модель/исполнениеГнездо
Конструктивное исполнениеПрямолинейн.
Тип крепленияПрочее
Тип соединителя/разъемаF
Способ монтажаНакрутка
Температура эксплуатации-45–50
Описание и назначение
Переходник гнездо F – гнездо TV REXANT предназначен для соединения двух кабелей, которые имеют на концах разные типы ТВ-разъемов. Подходит для кабелей типа RG-6 и других коаксиальных кабелей (SAT-50, SAT-703, DG-113), имеющих наружный диаметр около 6,8 мм.

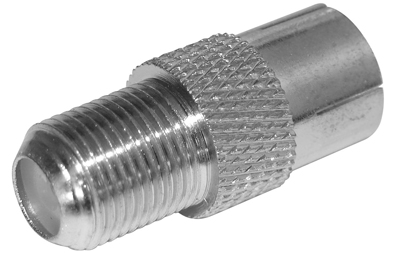

На одной стороне изделия располагается гнездо F-разъема, на другой – гнездо ТВ-разъема.
Материал изготовления – никелированный сплав первичной меди (биметалл), который обеспечивает долговечность соединения и минимальный уровень потерь при прохождении сигнала.

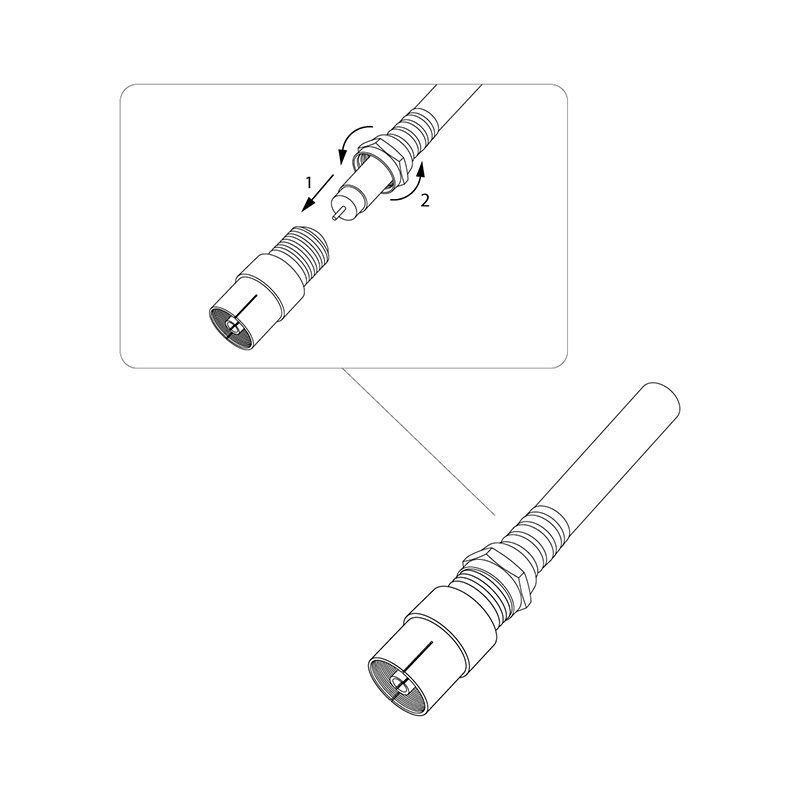

В процессе установки сторона с гнездом F накручивается на кабель, оконцованный F-разъемом, а сторона с гнездом TV стыкуется с оборудованием. Предварительно необходимо зачистить контакты. Монтаж не требует использования специальных инструментов: может производиться в удаленных местах, таких как крыши домов или комплексов.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -45–50 |
|---|
Электрические и световые параметры 1
| Импеданс (полное сопротивление)EF000876 | 75 Ом |
|---|
Материалы и конструкция 3
| Модель/исполнениеEF000010 | Гнездо |
|---|---|
| Конструктивное исполнениеEF000767 | Прямолинейн. |
| Модель/исполнение разъема 2данные поставщика | Гнездо |
Монтаж и подключение 4
| Способ монтажаEF000003 | Накрутка |
|---|---|
| Тип крепленияEF002442 | Прочее |
| Тип соединителя/разъемаEF002935 | F |
| Тип соединителя/разъема 2данные поставщика | TV |
Классификация и назначение 2
| Применениеданные поставщика | Подключение телевидения |
|---|---|
| Серияданные поставщика | Переходник |
Прочие характеристики 1
| С кольцомданные поставщика | false |
|---|
Размеры и упаковка
Изделие
| Высота изделияданные поставщика | 1.1 см |
|---|---|
| Длина изделияданные поставщика | 2.6 см |
| Подходит для кабеля наружным диаметромданные поставщика | 6.8 мм |
| Ширина изделияданные поставщика | 1.1 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 20 шт | 40 × 27 × 15 | 0.007 | — | |
| Групповая упаковка кор. (2 500 шт.) | 2500 шт | 40.4 × 27.3 × 14.8 см | 17.51 | 0.016 | |
| Групповая упаковка упак. (100 шт.) | 100 шт | 14.7 × 10.7 × 3.8 см | 0.77 | 0.001 | |
| Групповая упаковка спец упаковка упак (10 шт) | 10 шт. | — | — | — |
