Переходник антенный, (гнездо F - гнездо F), бочка, 1 шт. PROconnect
SDS_Group · артикул 05-4201-6-7
Изображение может отличаться от конкретного исполнения.
PROconnect

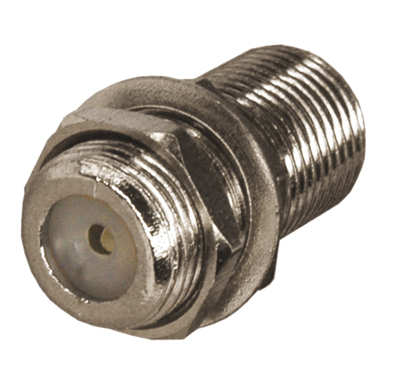

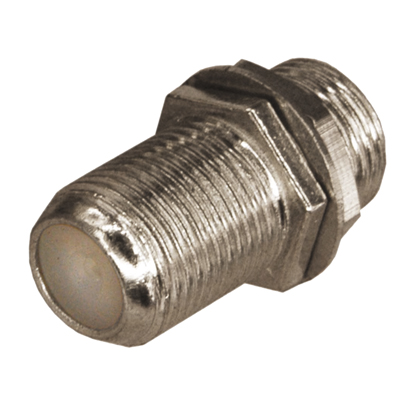

Переходник гнездо F – гнездо F, бочка с кольцом PROconnect
ИсточникКаталог SDS_Group
КлассификацияEC001135
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Импеданс (полное сопротивление)75 Ом
Модель/исполнениеГнездо
Конструктивное исполнениеПрямолинейн.
Тип крепленияПрочее
Тип соединителя/разъемаF
Способ монтажаНакрутка
Температура эксплуатации-45–50
Описание и назначение
Переходник PROconnect используется для соединения двух частей коаксиального кабеля волновым сопротивлением 50 или 75. Позволяет увеличить длину кабеля или соединить поврежденный участок. Подходит для кабелей типа RG-6 и кабелей SAT-50, SAT-703, DG-113, имеющих наружный диаметр 6,8 мм. Относится к типу бочка, поставляется в комплекте с кольцом.

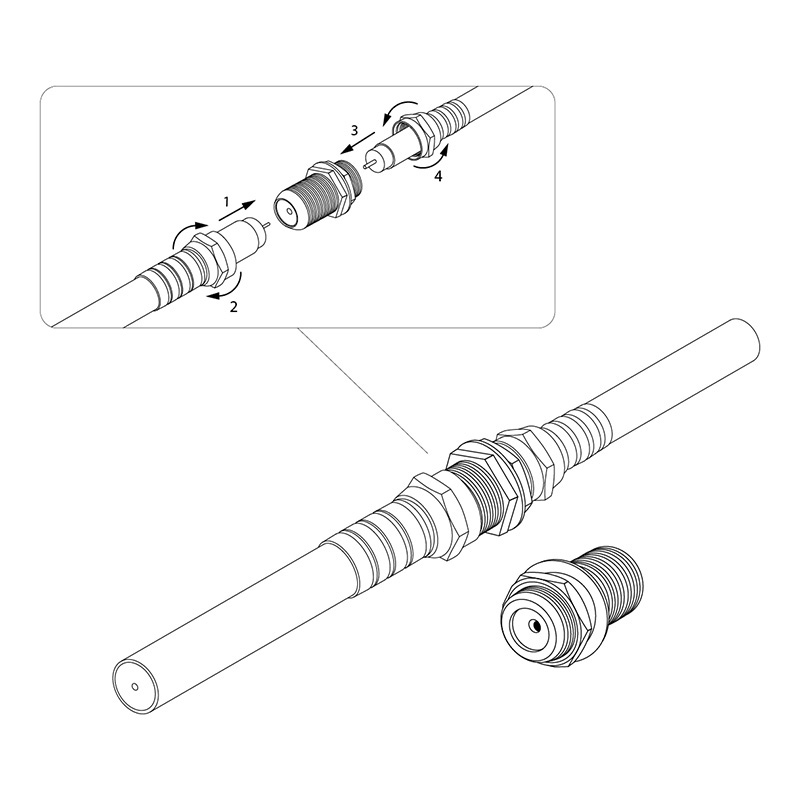

Для установки разъема необходимо накрутить его на кабель, предварительно зачистив контакты. Монтаж не требует пайки контактов и использования специальных инструментов: может производиться в удаленных местах, таких как крыши домов или комплексов.
Изготовлен из никелированного цинка, обеспечивающего надежность соединения и возможность использования в условиях климатических перепадов.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -45–50 |
|---|
Электрические и световые параметры 1
| Импеданс (полное сопротивление)EF000876 | 75 Ом |
|---|
Материалы и конструкция 3
| Модель/исполнениеEF000010 | Гнездо |
|---|---|
| Конструктивное исполнениеEF000767 | Прямолинейн. |
| Модель/исполнение разъема 2данные поставщика | Гнездо |
Монтаж и подключение 4
| Способ монтажаEF000003 | Накрутка |
|---|---|
| Тип крепленияEF002442 | Прочее |
| Тип соединителя/разъемаEF002935 | F |
| Тип соединителя/разъема 2данные поставщика | F |
Классификация и назначение 2
| Применениеданные поставщика | Подключение коаксиального кабеля |
|---|---|
| Серияданные поставщика | Переходник |
Прочие характеристики 1
| С кольцомданные поставщика | true |
|---|
Размеры и упаковка
Изделие
| Высота изделияданные поставщика | 1.08 см |
|---|---|
| Длина изделияданные поставщика | 2.05 см |
| Подходит для кабеля наружным диаметромданные поставщика | 6.8 мм |
| Ширина изделияданные поставщика | 1.08 см |

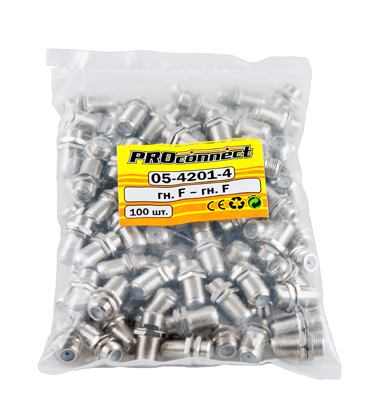

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 20 шт | 21 × 10 × 10 | 0.003 | — | |
| Групповая упаковка упак. (100 шт.) | 100 шт | 14.8 × 14 × 3.4 см | 0.296 | 0.001 | |
| Групповая упаковка спец упаковка кор. (5 000 шт.) | 5000 шт. | ширина 0.394, высота 0.152 неполные | 16.446 | 0.024 | |
| Групповая упаковка спец упаковка упак (10 шт) | 10 шт. | — | — | — | |
| Групповая упаковка кор (2 500 шт) | 2500 шт | 15 × 27 × 40 см | 12.5 | 0.016 | |
| Групповая упаковка спец упаковка упак (20 шт) | 20 шт | 8.3 × 7.1 × 1.5 | 0.058 | — |
-
Базовая единица шт
- В упаковке
- 20 шт
- Габариты
- 21 × 10 × 10
- Вес, кг
- 0.003
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак. (100 шт.)
- В упаковке
- 100 шт
- Габариты
- 14.8 × 14 × 3.4 см
- Вес, кг
- 0.296
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка кор. (5 000 шт.)
- В упаковке
- 5000 шт.
- Габариты
- ширина 0.394, высота 0.152 неполные
- Вес, кг
- 16.446
- Объём, м³
- 0.024
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (10 шт)
- В упаковке
- 10 шт.
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (2 500 шт)
- В упаковке
- 2500 шт
- Габариты
- 15 × 27 × 40 см
- Вес, кг
- 12.5
- Объём, м³
- 0.016
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (20 шт)
- В упаковке
- 20 шт
- Габариты
- 8.3 × 7.1 × 1.5
- Вес, кг
- 0.058
- Объём, м³
- —
- EAN / GTIN
