Переходник штекер F – гнездо ТВ PROconnect
SDS_Group · артикул 05-4362-4
Изображение может отличаться от конкретного исполнения.
REXANT

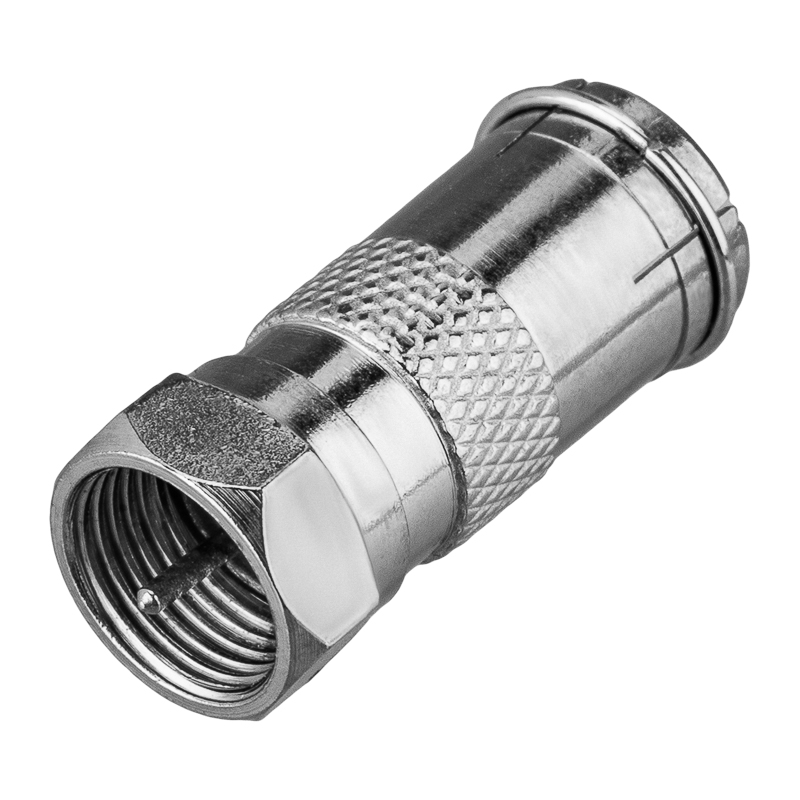

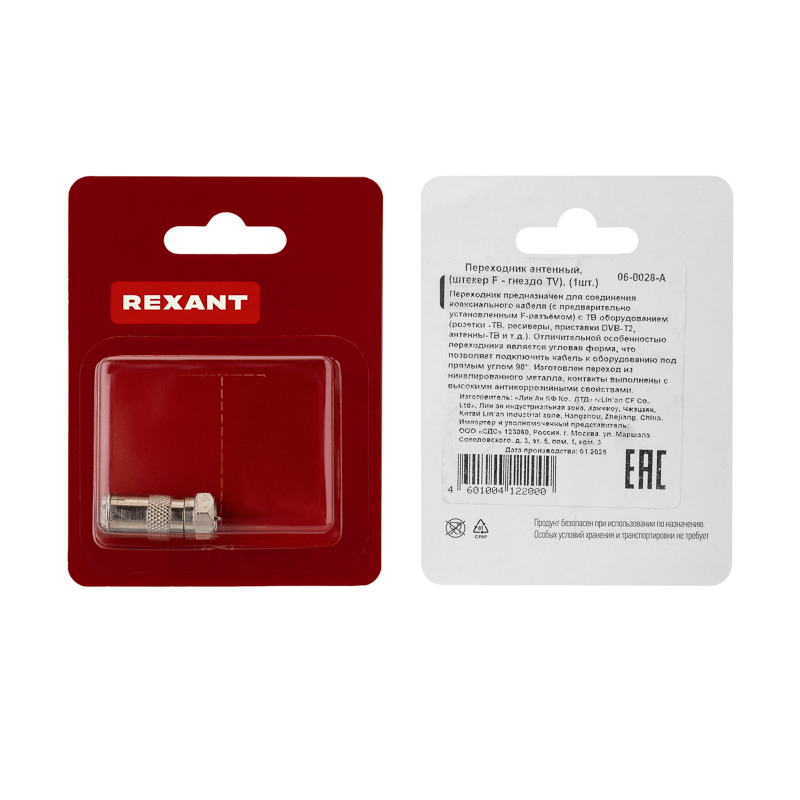

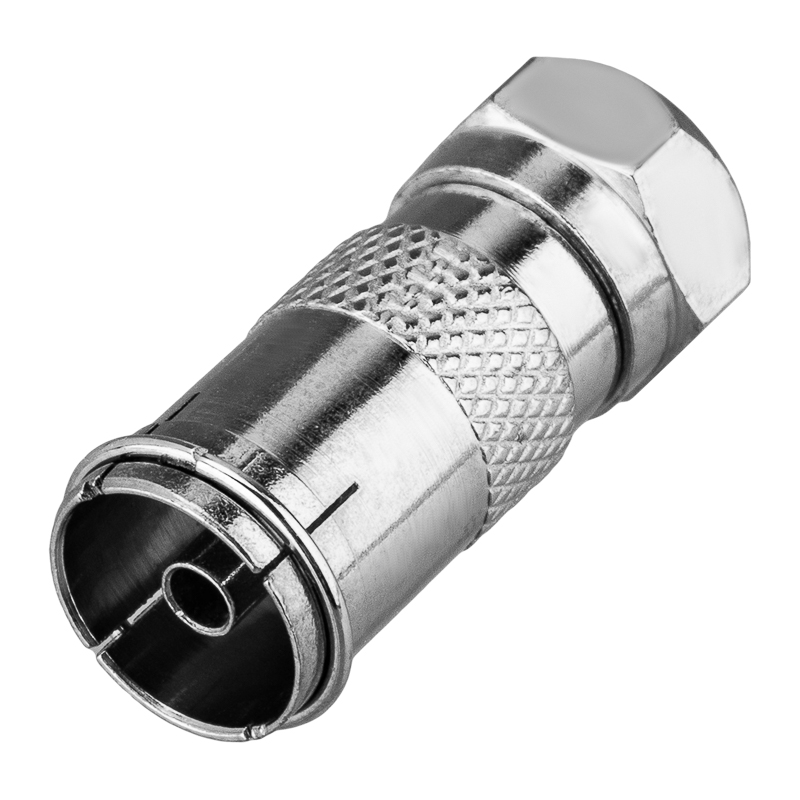

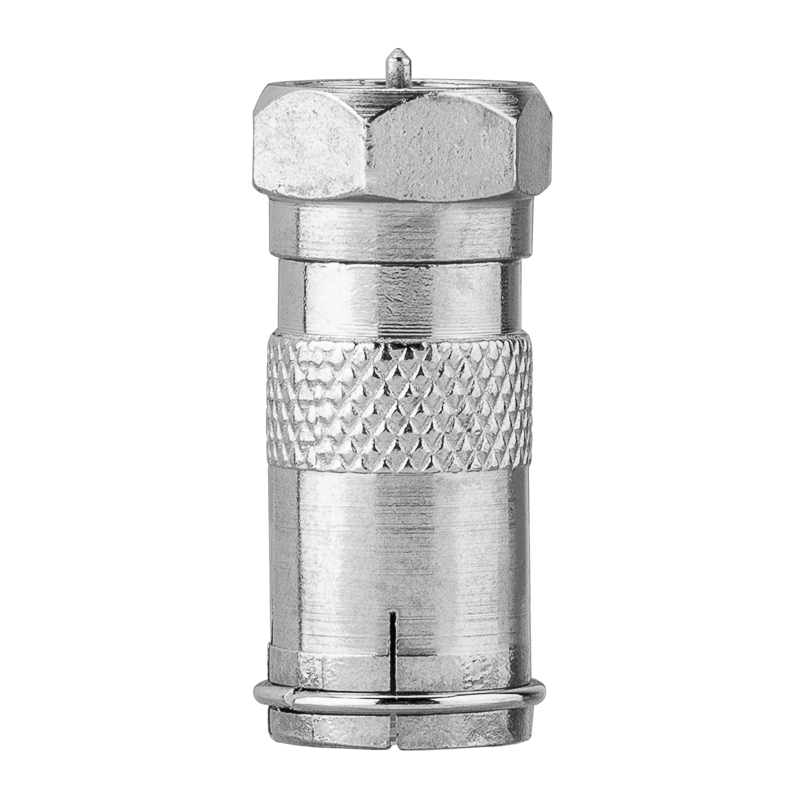

Переходник антенный, гнездо ТВ – штекер F, 1 шт. REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001135
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Импеданс (полное сопротивление)75 Ом
Модель/исполнениеШтекер/гнездо
Конструктивное исполнениеПрямолинейн.
Тип крепленияПрочее
Тип соединителя/разъемаF
Способ монтажаНакрутка
Температура эксплуатации-45–50
Описание и назначение
Антенный переходник (штекер F - гнездо ТВ) REXANT предназначен для соединения ТВ-гнезда с делителями, усилителями сигналов, ТВ приставками и другими ТВ устройствами.
На одной стороне переходника располагается штекер F-разъема, а с другой – гнездо F-разъема.
Переход изготовлен из никелированной меди. Контакты выполнены с высокими антикоррозийными свойствами.
Устройство обладает высокой устойчивостью к внешним механическим воздействиям, что обеспечивает долговечное соединение между разъемами.
Позволяет осуществлять монтаж без необходимости пайки. Легко устанавливается без использования специальных инструментов.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -45–50 |
|---|
Электрические и световые параметры 1
| Импеданс (полное сопротивление)EF000876 | 75 Ом |
|---|
Материалы и конструкция 3
| Модель/исполнениеEF000010 | Штекер/гнездо |
|---|---|
| Конструктивное исполнениеEF000767 | Прямолинейн. |
| Модель/исполнение разъема 2данные поставщика | Гнездо |
Монтаж и подключение 4
| Способ монтажаEF000003 | Накрутка |
|---|---|
| Тип крепленияEF002442 | Прочее |
| Тип соединителя/разъемаEF002935 | F |
| Тип соединителя/разъема 2данные поставщика | TV |
Классификация и назначение 2
| Применениеданные поставщика | Подключение телевидения |
|---|---|
| Серияданные поставщика | Переходник |
Прочие характеристики 1
| С кольцомданные поставщика | false |
|---|
Размеры и упаковка
Изделие
| Высота изделияданные поставщика | 1.17 см |
|---|---|
| Длина изделияданные поставщика | 2.7 см |
| Подходит для кабеля наружным диаметромданные поставщика | 6.8 мм |
| Ширина изделияданные поставщика | 1.17 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 7.6 × 7.8 × 2.1 | 0.011 | — | |
| Групповая упаковка упак. (10 шт) | 10 шт. | ширина 0.129, высота 0.103 неполные | 0.138 | 0.002 | |
| Групповая упаковка кор (2 000 шт) | 2000 шт | — | — | — |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 7.6 × 7.8 × 2.1
- Вес, кг
- 0.011
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак. (10 шт)
- В упаковке
- 10 шт.
- Габариты
- ширина 0.129, высота 0.103 неполные
- Вес, кг
- 0.138
- Объём, м³
- 0.002
- EAN / GTIN
-
Групповая упаковка кор (2 000 шт)
- В упаковке
- 2000 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 1; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 1
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 1
Сертификат или декларация
ТР ЕАЭС 037
PDF · 206,6 КБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
