Переходник гнездо F – гнездо ТВ REXANT
SDS_Group · артикул 05-4301
Изображение может отличаться от конкретного исполнения.
REXANT

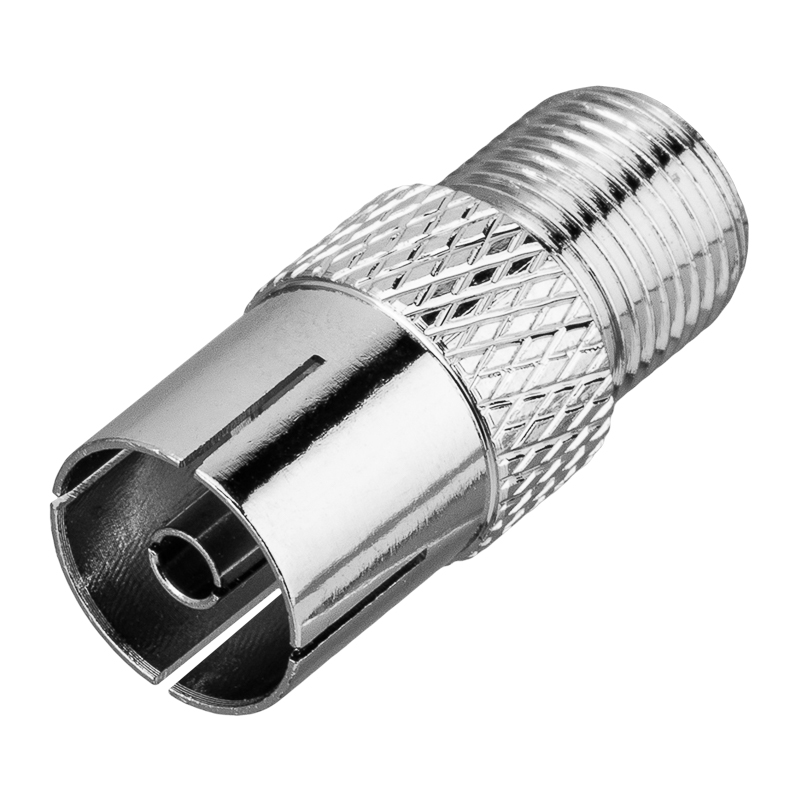

Переходник антенный, гнездо F – гнездо ТВ, 1 шт. REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001135
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Импеданс (полное сопротивление)75 Ом
Модель/исполнениеГнездо
Конструктивное исполнениеПрямолинейн.
Тип крепленияПрочее
Тип соединителя/разъемаF
Способ монтажаНакрутка
Температура эксплуатации-45–50
Описание и назначение
Антенный переходник гнездо F - гнездо ТВ REXANT предназначен для соединения коаксиального кабеля с ТВ оборудованиями, такими как розетки -ТВ, ресиверы, приставки DVB-T2, антенны-ТВ и т.д. Предварительно на кабель необходимо установить F-разъем.

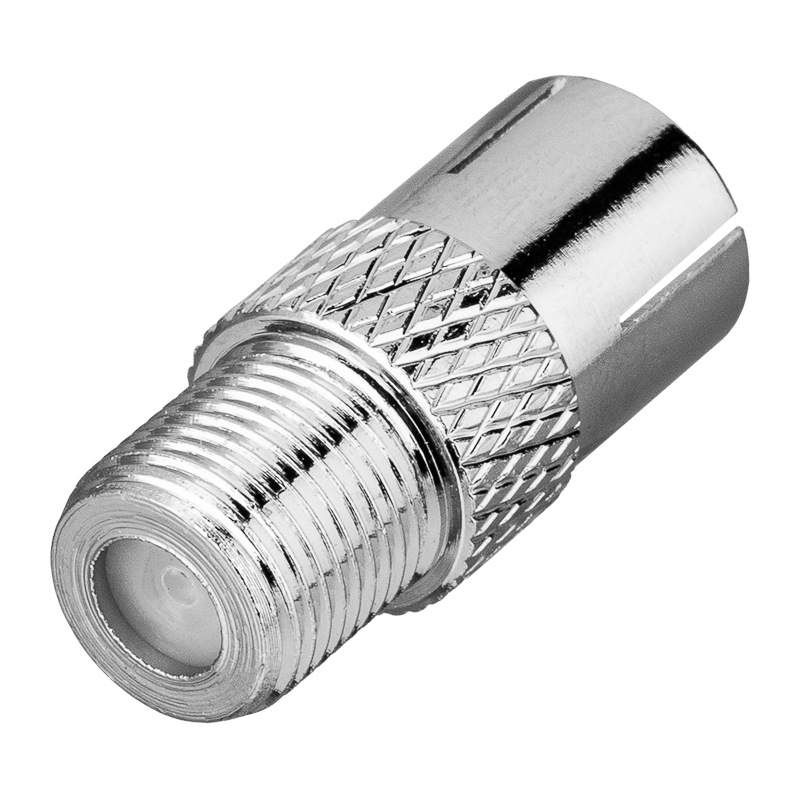

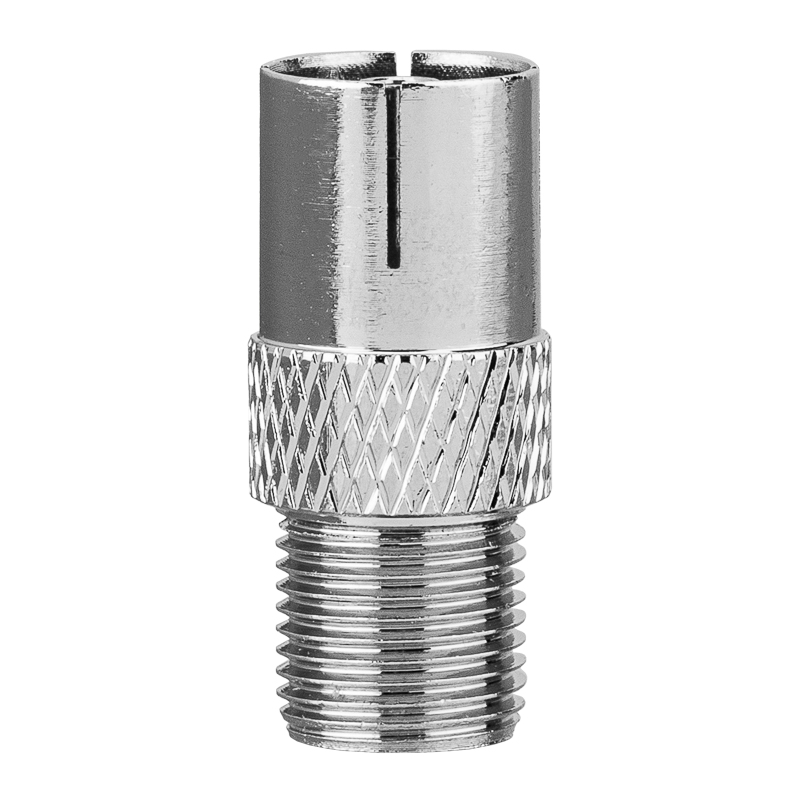

На одной стороне переходника располагается гнездо F-разъема, а с другой – гнездо ТВ-разъема.
Устройство обладает высокой устойчивостью к внешним механическим воздействиям, что обеспечивает долговечное соединение между разъемами.
Позволяет осуществлять монтаж без необходимости пайки. Легко устанавливается без использования специальных инструментов.
Изготовлен переход из никелированной меди. Контакты выполнены с высокими антикоррозийными свойствами.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -45–50 |
|---|
Электрические и световые параметры 1
| Импеданс (полное сопротивление)EF000876 | 75 Ом |
|---|
Материалы и конструкция 3
| Модель/исполнениеEF000010 | Гнездо |
|---|---|
| Конструктивное исполнениеEF000767 | Прямолинейн. |
| Модель/исполнение разъема 2данные поставщика | Гнездо |
Монтаж и подключение 4
| Способ монтажаEF000003 | Накрутка |
|---|---|
| Тип крепленияEF002442 | Прочее |
| Тип соединителя/разъемаEF002935 | F |
| Тип соединителя/разъема 2данные поставщика | TV |
Классификация и назначение 2
| Применениеданные поставщика | Подключение телевидения |
|---|---|
| Серияданные поставщика | Переходник |
Прочие характеристики 1
| С кольцомданные поставщика | false |
|---|
Размеры и упаковка
Изделие
| Высота изделияданные поставщика | 1.1 см |
|---|---|
| Длина изделияданные поставщика | 2.6 см |
| Подходит для кабеля наружным диаметромданные поставщика | 6.8 мм |
| Ширина изделияданные поставщика | 1.1 см |

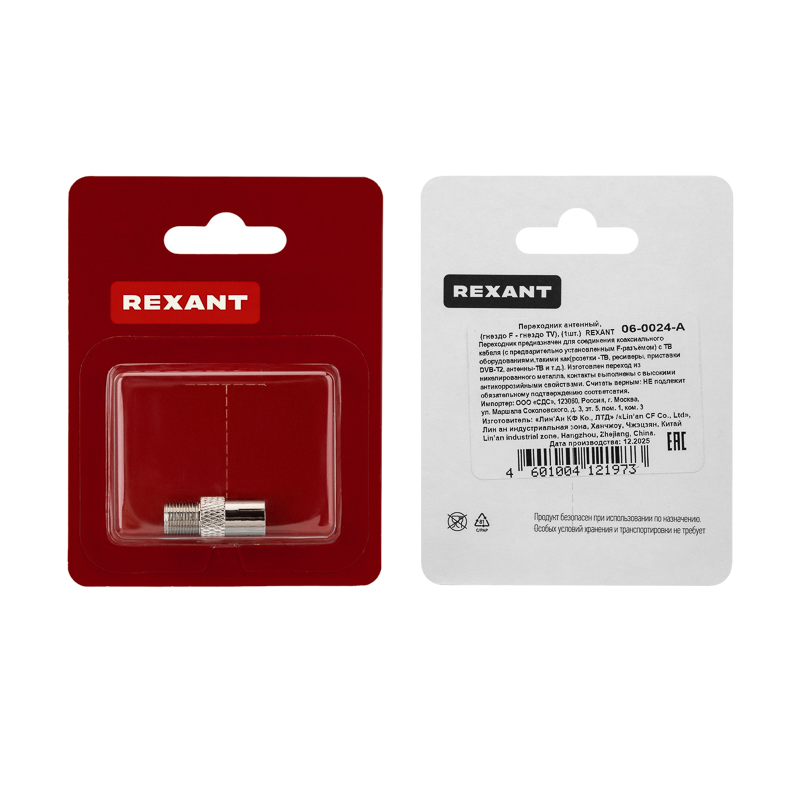

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 8.2 × 8.2 × 2.1 | 0.011 | — | |
| Групповая упаковка упак. (10 шт) | 10 шт. | ширина 0.122, высота 0.104 неполные | 0.158 | 0.002 | |
| Групповая упаковка кор (2 500 шт) | 2500 шт | — | — | — |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 8.2 × 8.2 × 2.1
- Вес, кг
- 0.011
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак. (10 шт)
- В упаковке
- 10 шт.
- Габариты
- ширина 0.122, высота 0.104 неполные
- Вес, кг
- 0.158
- Объём, м³
- 0.002
- EAN / GTIN
-
Групповая упаковка кор (2 500 шт)
- В упаковке
- 2500 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
