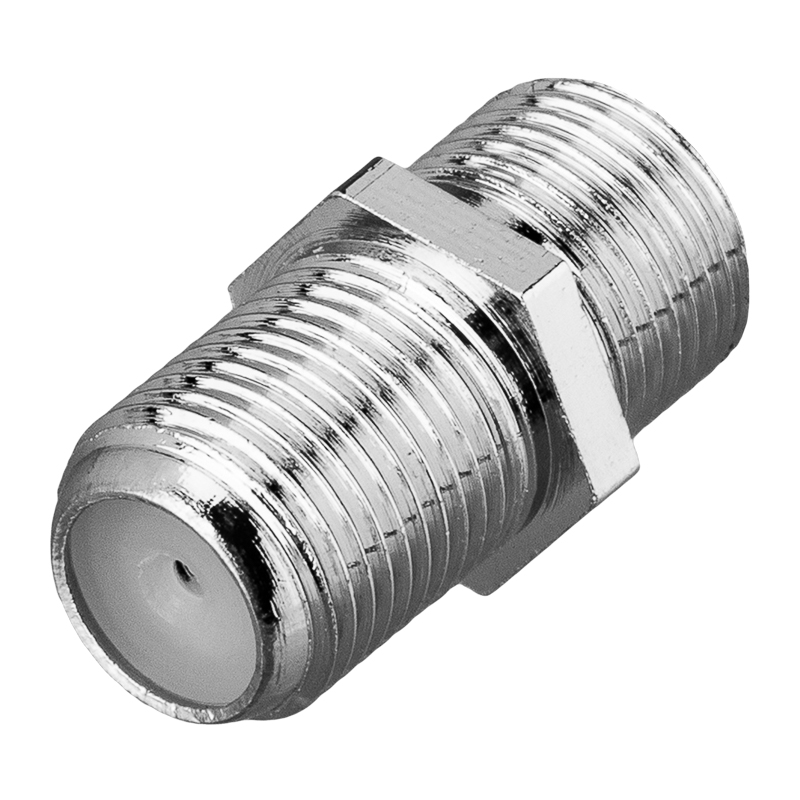

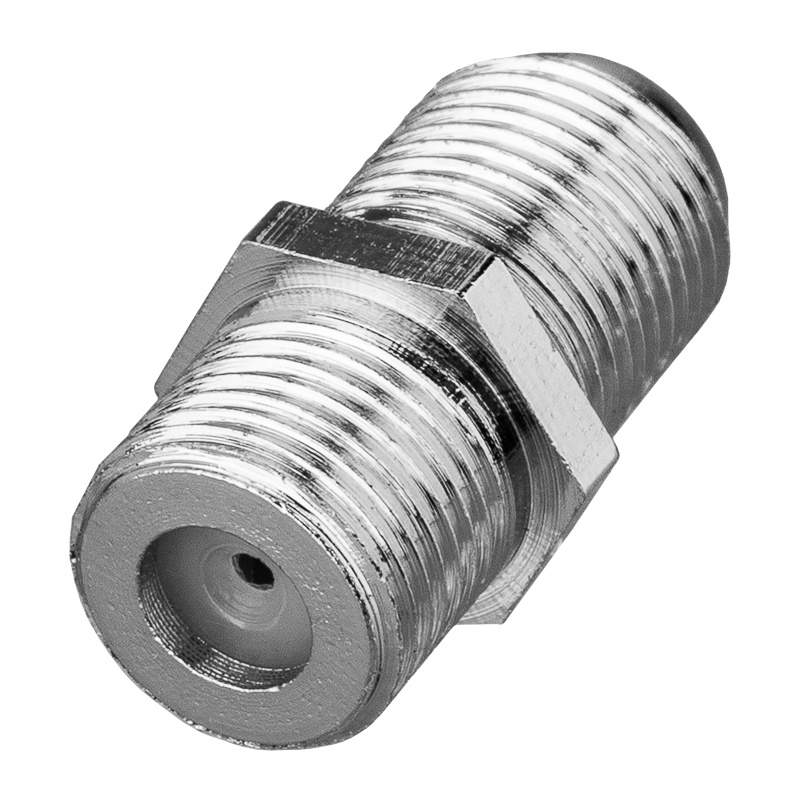

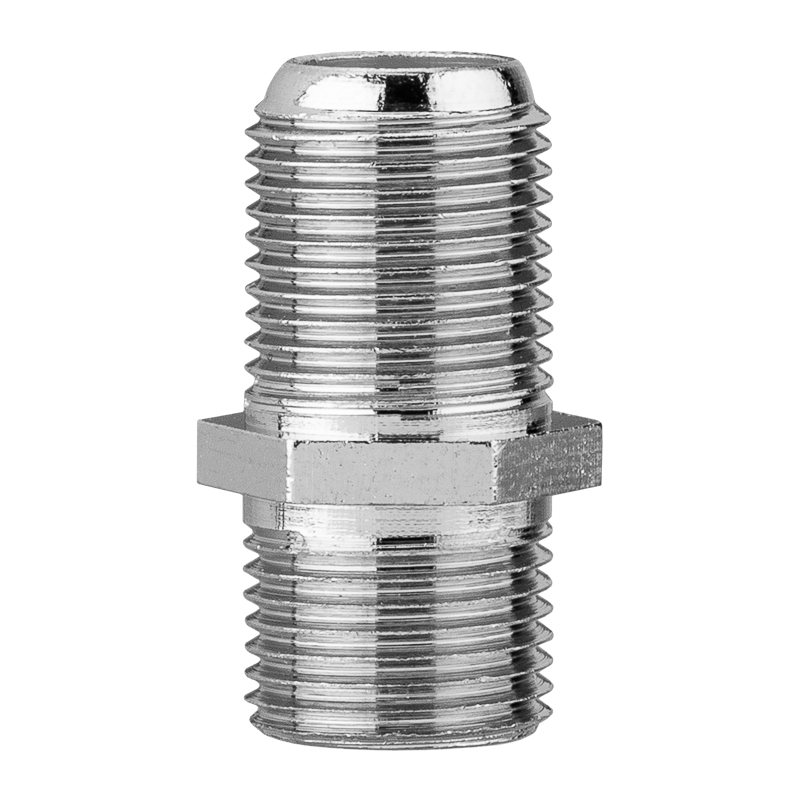

Переходник гнездо F – гнездо F, бочка с кольцом REXANT
SDS_Group · артикул 05-4201
Изображение может отличаться от конкретного исполнения.
REXANT
Переходник антенный, (гнездо F - гнездо F), бочка, 1 шт. REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001135
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Импеданс (полное сопротивление)75 Ом
Модель/исполнениеГнездо
Конструктивное исполнениеПрямолинейн.
Тип крепленияПрочее
Тип соединителя/разъемаF
Способ монтажаНакрутка
Температура эксплуатации-45–50
Описание и назначение

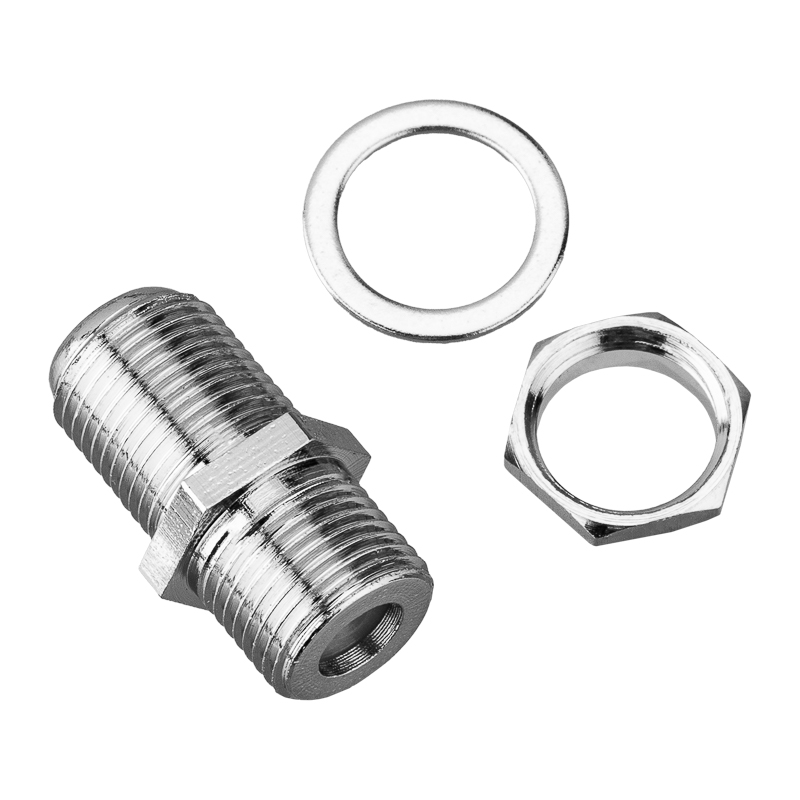

Антенный переходник REXANT предназначен для соединения двух частей коаксиального кабеля (50 или 75 Ом), на концах которых расположены штекеры F-разъема. Применяется для подключения эфирного, кабельного и спутникового телевидения к телевизионному оборудованию. Позволяет увеличить длину антенного кабеля или соединить поврежденный участок. Подходит для кабелей типа RG-6 и кабелей SAT-50, SAT-703, DG-113, диаметром 6,8 мм. Относится к типу бочка, поставляется в комплекте с кольцом.
Материал изготовления – никелированный сплав первичной меди (биметалл), обеспечивающий долговечность соединения и возможность использования в условиях климатических перепадов.
Разъем устанавливается на кабель методом накрутки F-коннектора с обеих сторон после зачистки контактов. Монтаж не требует применения специальных инструментов и пайки контактов: может производиться в удаленном месте (на крышах домов или комплексов.
В комплекте поставляется 1 переходник.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -45–50 |
|---|
Электрические и световые параметры 1
| Импеданс (полное сопротивление)EF000876 | 75 Ом |
|---|
Материалы и конструкция 3
| Модель/исполнениеEF000010 | Гнездо |
|---|---|
| Конструктивное исполнениеEF000767 | Прямолинейн. |
| Модель/исполнение разъема 2данные поставщика | Гнездо |
Монтаж и подключение 4
| Способ монтажаEF000003 | Накрутка |
|---|---|
| Тип крепленияEF002442 | Прочее |
| Тип соединителя/разъемаEF002935 | F |
| Тип соединителя/разъема 2данные поставщика | F |
Классификация и назначение 2
| Применениеданные поставщика | Подключение телевидения |
|---|---|
| Серияданные поставщика | Переходник |
Прочие характеристики 1
| С кольцомданные поставщика | true |
|---|
Размеры и упаковка
Изделие
| Высота изделияданные поставщика | 1.08 см |
|---|---|
| Длина изделияданные поставщика | 2.05 см |
| Подходит для кабеля наружным диаметромданные поставщика | 6.8 мм |
| Ширина изделияданные поставщика | 1.08 см |

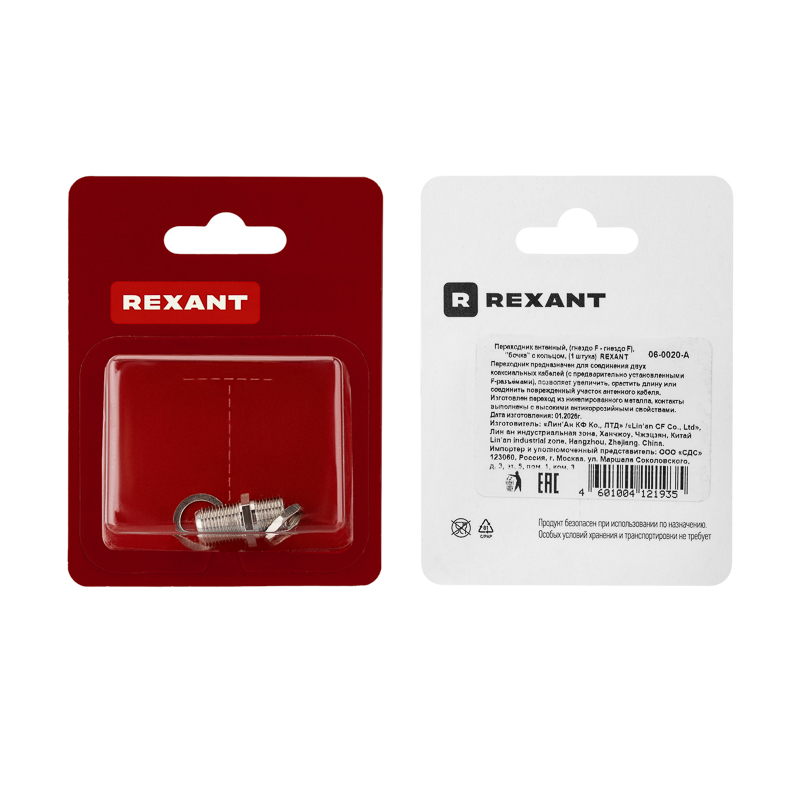

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 10.3 × 8.2 × 1.8 | 0.011 | — | |
| Групповая упаковка упак. (10 шт) | 10 шт. | ширина 0.133, высота 0.118 неполные | 0.119 | 0.002 | |
| Групповая упаковка кор (2 000 шт) | 2000 шт | — | — | — |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 10.3 × 8.2 × 1.8
- Вес, кг
- 0.011
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак. (10 шт)
- В упаковке
- 10 шт.
- Габариты
- ширина 0.133, высота 0.118 неполные
- Вес, кг
- 0.119
- Объём, м³
- 0.002
- EAN / GTIN
-
Групповая упаковка кор (2 000 шт)
- В упаковке
- 2000 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 2; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 2
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Переходник гнездо F – гнездо F, бочка с кольцом REXANT
SDS_Group · артикул 05-4201
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 1
Сертификат или декларация
ТР ЕАЭС 037
PDF · 206,6 КБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
