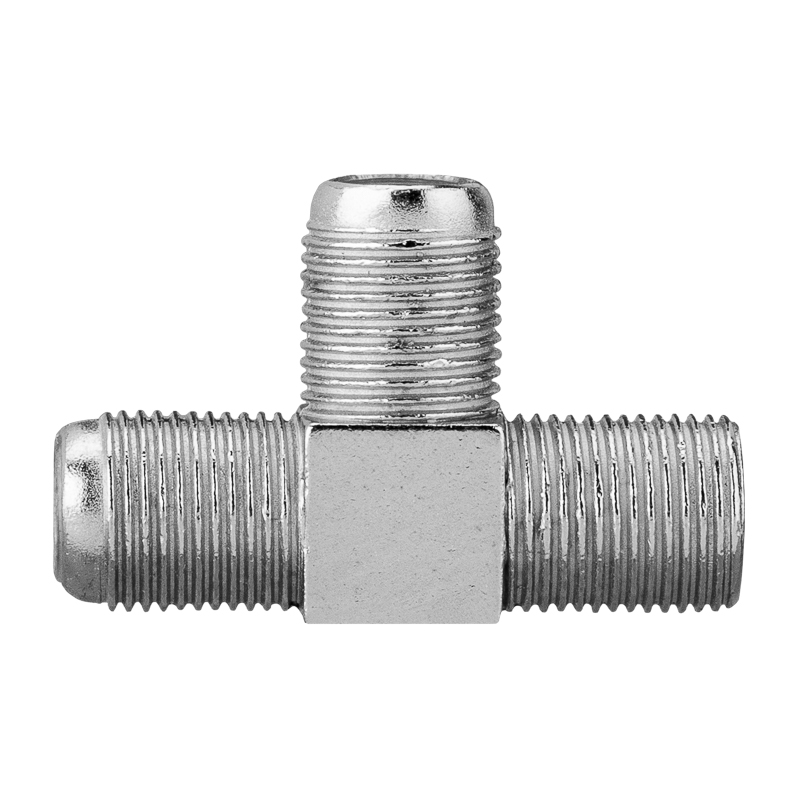

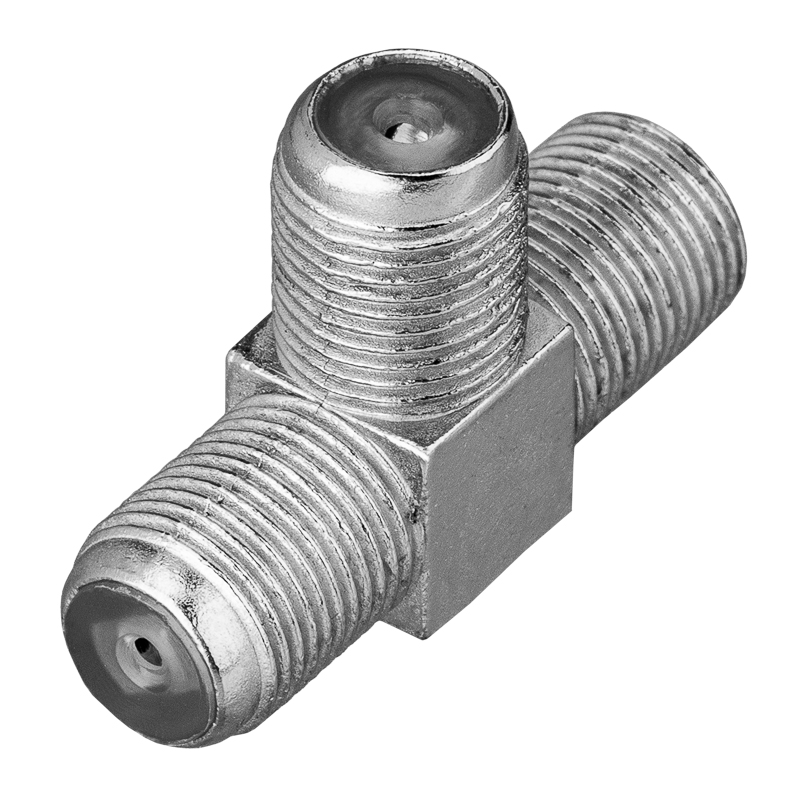

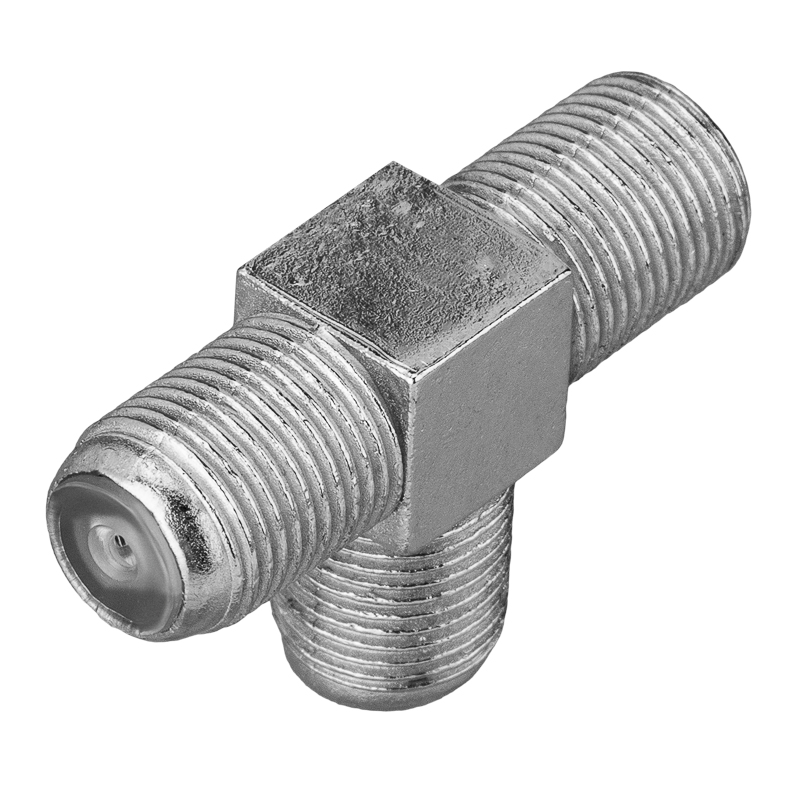

Переходник антенный, (3 гнезда F), тройник, 1 шт. REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001135
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Импеданс (полное сопротивление)75 Ом
Модель/исполнениеГнездо
Конструктивное исполнениеПрямолинейн.
Тип крепленияПрочее
Тип соединителя/разъемаF
Способ монтажаНакрутка
Температура эксплуатации-45–50
Описание и назначение
Переходник 3 гнезда F REXANT применяется для подключения эфирного, кабельного и спутникового телевидения к телевизионному оборудованию. Позволяет разделить сигнал на две равные части и передать его на две линии при временном или предварительном подключении в период проведения ремонтно-восстановительных работ телевизионной линии. Подходит для кабелей типа RG-6 и других коаксиальных кабелей (SAT-50, SAT-703, DG-113), имеющих наружный диаметр около 6,8 мм.
Переходник соединяет кабели методом накрутки F-коннектора. Предварительно необходимо зачистить провода. Установка не требует пайки контактов и использования специальных инструментов.
Материал изготовления – никелированный сплав первичной меди (биметалл), высокое качество которого способствует созданию надежного соединения, устойчивого к климатическим перепадам.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -45–50 |
|---|
Электрические и световые параметры 1
| Импеданс (полное сопротивление)EF000876 | 75 Ом |
|---|
Материалы и конструкция 3
| Модель/исполнениеEF000010 | Гнездо |
|---|---|
| Конструктивное исполнениеEF000767 | Прямолинейн. |
| Модель/исполнение разъема 2данные поставщика | Гнездо |
Монтаж и подключение 4
| Способ монтажаEF000003 | Накрутка |
|---|---|
| Тип крепленияEF002442 | Прочее |
| Тип соединителя/разъемаEF002935 | F |
| Тип соединителя/разъема 2данные поставщика | F |
Классификация и назначение 2
| Применениеданные поставщика | Подключение телевидения |
|---|---|
| Серияданные поставщика | Переходник |
Прочие характеристики 1
| С кольцомданные поставщика | false |
|---|
Размеры и упаковка
Изделие
| Высота изделияданные поставщика | 1.7 см |
|---|---|
| Длина изделияданные поставщика | 3.3 см |
| Подходит для кабеля наружным диаметромданные поставщика | 6.8 мм |
| Ширина изделияданные поставщика | 2.7 см |

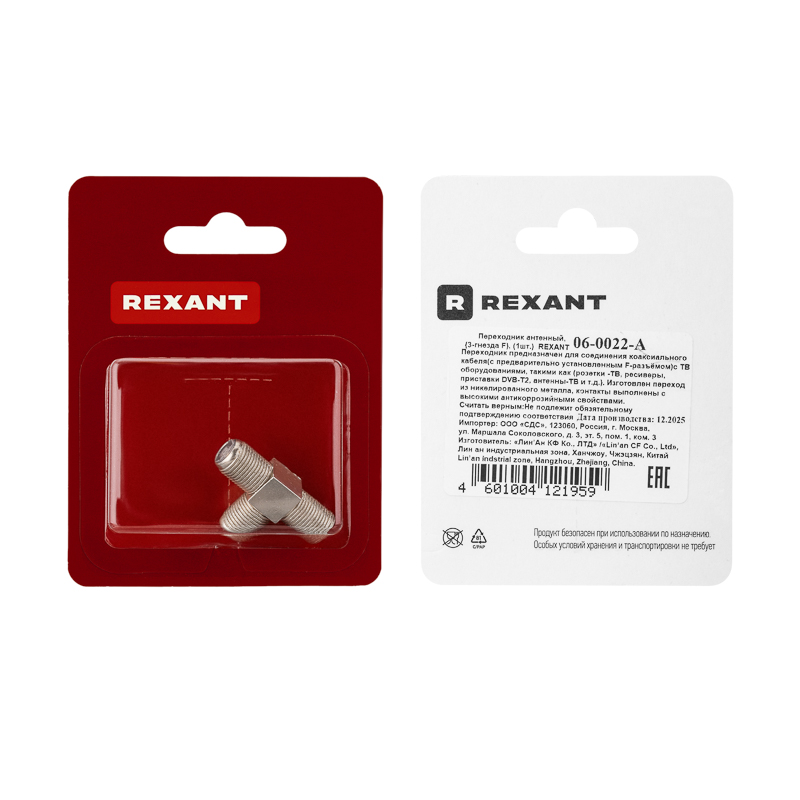

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 9.8 × 8 × 2 | 0.013 | — | |
| Групповая упаковка упак. (10 шт) | 10 шт. | — | — | — | |
| Групповая упаковка кор (2 000 шт) | 2000 шт | — | — | — |
