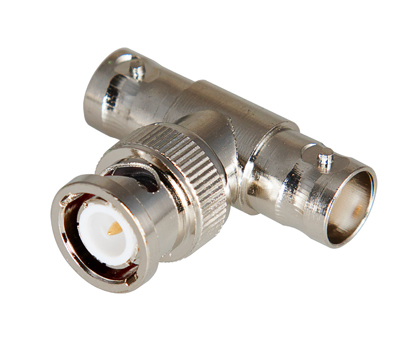

Переход штекер BNC - гнездо BNC x 2 (тройник) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001135
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Импеданс (полное сопротивление)75 Ом
Модель/исполнениеШтекер/гнездо
Конструктивное исполнениеТ-обр. тройник
Тип крепленияПрочее
Тип соединителя/разъемаBNC (байонет)
Способ монтажаНакрутка
Температура эксплуатации-45–50
Описание и назначение
Переходник (тройник) предназначен для соединения кабелей и разделения сигнала на две равные части.
Это практичное решение для создания видеосистем и подключения оборудования в системах видеонаблюдения. Изготовленный из никелированного сплава меди, переходник обеспечивает надежную передачу видеосигнала с минимальными потерями и отличается долговечностью.
Изделие устойчиво к перепадам температуры и гарантирует стабильную работу в любых климатических условиях.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -45–50 |
|---|
Электрические и световые параметры 1
| Импеданс (полное сопротивление)EF000876 | 75 Ом |
|---|
Материалы и конструкция 3
| Модель/исполнениеEF000010 | Штекер/гнездо |
|---|---|
| Конструктивное исполнениеEF000767 | Т-обр. тройник |
| Модель/исполнение разъема 2данные поставщика | Гнездо |
Монтаж и подключение 4
| Способ монтажаEF000003 | Накрутка |
|---|---|
| Тип крепленияEF002442 | Прочее |
| Тип соединителя/разъемаEF002935 | BNC (байонет) |
| Тип соединителя/разъема 2данные поставщика | BNC (байонет) |
Классификация и назначение 2
| Применениеданные поставщика | Подключение видеоаппаратуры |
|---|---|
| Серияданные поставщика | Переходник |
Прочие характеристики 1
| С кольцомданные поставщика | false |
|---|
Размеры и упаковка
Изделие
| Высота изделияданные поставщика | 1 см |
|---|---|
| Длина изделияданные поставщика | 3.25 см |
| Подходит для кабеля наружным диаметромданные поставщика | 6.8 мм |
| Ширина изделияданные поставщика | 3.25 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 50 шт | 33 × 28 × 28 | 0.017 | — | |
| Групповая упаковка кор. (1 000 шт.) | 1000 шт | 15 × 27 × 40 см | 16 | 0.016 | |
| Групповая упаковка кор. (2 000 шт.) | 2000 шт | 39 × 33 × 18 | 24.7 | 0.019 | |

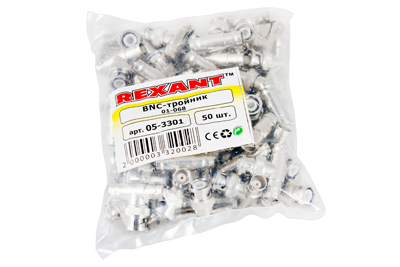

| Групповая упаковка спец упаковка упак. (50 шт.) | 50 шт | 19.5 × 14.8 × 2.7 см | 0.874 | 0.001 | |
| Групповая упаковка упак (10 шт) | 10 шт | — | — | — |
