TV-разъем штекер никелированный без пайки REXANT
SDS_Group · артикул 05-2012
Изображение может отличаться от конкретного исполнения.
REXANT
ТВ-разъем штекер никелированный c пружиной REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001131
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Импеданс (полное сопротивление)75 Ом
Модель/исполнениеШтекер
Тип кабеляRG 6
Способ подключенияВинтовое соединение
Тип контактаПапа
ЦветСеребряный металлик
МатериалНикелированная медь
Тип соединителя/разъемаTV
Описание и назначение
Никелированный разъем REXANT штекер ТВ с пружиной предназначен для подключения эфирного, спутникового и кабельного телевидения с помощью радиочастотного кабеля.
Разъем монтируется на телевизионный кабель и передает идущий по кабелю сигнал на ТВ устройства.

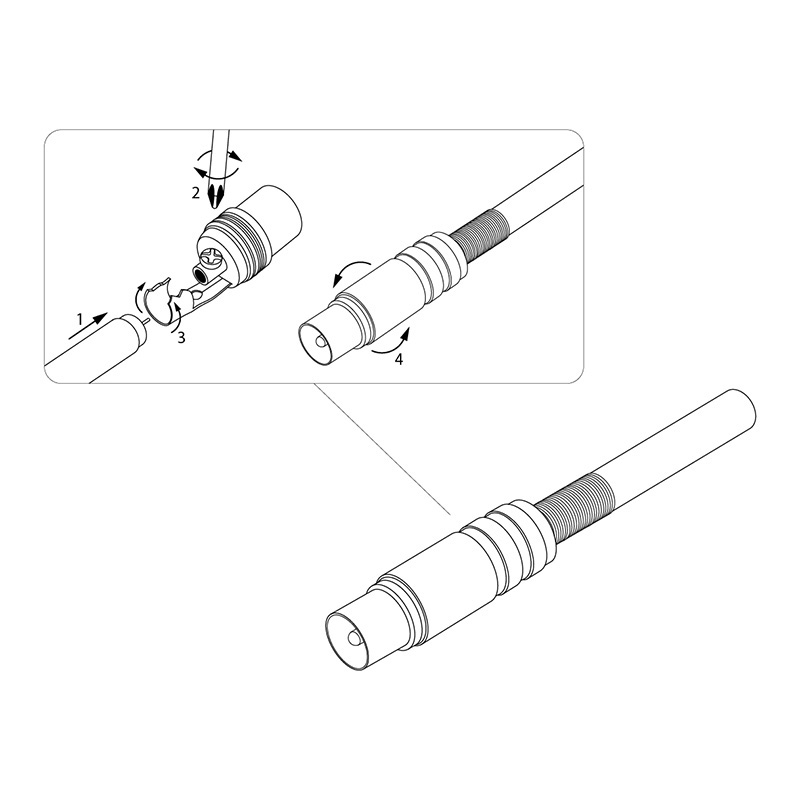

Установка провода в разъеме производится с помощью винтового зажима, что значительно экономит время на монтаж.
Корпус разъема и контакты изготовлены из никелированного медного сплава, обеспечивающие надежный и долговечный контакт.
Устройство оснащено специальным металлическим пружинным амортизатором кабеля, который позволяет кабелю гнуться только с безопасным радиусом изгиба.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 1
| Импеданс (полное сопротивление)EF000876 | 75 Ом |
|---|
Материалы и конструкция 3
| ЦветEF000007 | Серебряный металлик |
|---|---|
| Модель/исполнениеEF000010 | Штекер |
| МатериалEF002169 | Никелированная медь |
Монтаж и подключение 6
| Способ подключенияEF000124 | Винтовое соединение |
|---|---|
| Тип контактаEF001587 | Папа |
| Изолированный монтажEF001588 | Нет |
| Тип соединителя/разъемаEF002935 | TV |
| Тип контактаEF002980 | Папа |
| Угловой разъем (штекер)EF006417 | Нет |
Классификация и назначение 4
| Тип кабеляEF000081 | RG 6 |
|---|---|
| Тип кабеляEF008330 | RG 6 |
| Применениеданные поставщика | Соединение с оборудованием |
| Серияданные поставщика | Разъем штекер |
Прочие характеристики 1
| С колпачкомданные поставщика | false |
|---|
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|

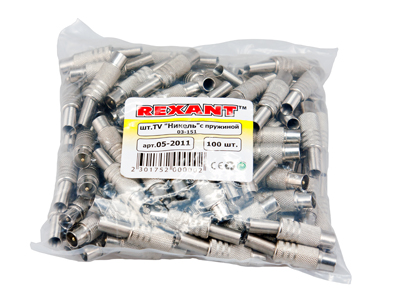

| Базовая единица шт | 100 шт | 39 × 33 × 15 | 0.008 | — | |
| Групповая упаковка кор (2 500 шт) | 2500 шт | 40.5 × 33.8 × 18.3 см | 19.821 | 0.025 | |
| Групповая упаковка спец упаковка наб. (100 шт.) | 100 шт | 16.4 × 15.7 × 3 см | 0.745 | 0.001 | |
| Групповая упаковка упак (10 шт) | 10 шт. | — | — | — |
