ТВ-разъем гнездо никелированный c пружиной REXANT
SDS_Group · артикул 05-2014
Изображение может отличаться от конкретного исполнения.
PROconnect

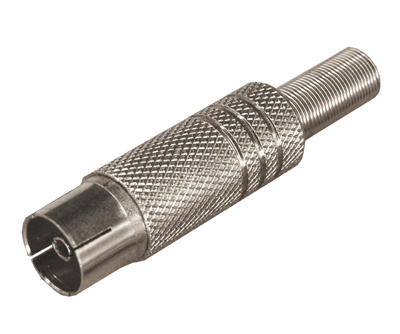

ТВ-разъем гнездо никелированный c пружиной PROconnect
ИсточникКаталог SDS_Group
КлассификацияEC001131
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Импеданс (полное сопротивление)75 Ом
Модель/исполнениеШтекер
Тип кабеляRG 6
Способ подключенияВинтовое соединение
Тип контактаПапа
ЦветСеребряный металлик
МатериалНикелированный цинк
Тип соединителя/разъемаTV
Описание и назначение
Никелированный ТВ-разъем гнездо PROconnect используется при организации телевидения (спутникового, эфирного и кабельного) с помощью радиочастотного кабеля.
Материал изготовления – никелированный цинк, который способствует созданию прочного и надежного соединения.
Изделие устанавливается на телевизионный кабель и передает сигнал на ТВ-устройства.

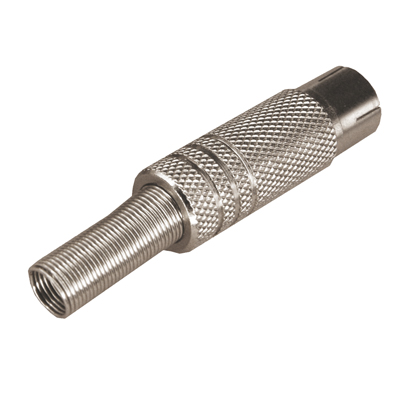

Конструкция предусматривает наличие металлической пружины, обеспечивающей безопасный радиус изгиба кабеля, что снижает риск образования изломов.

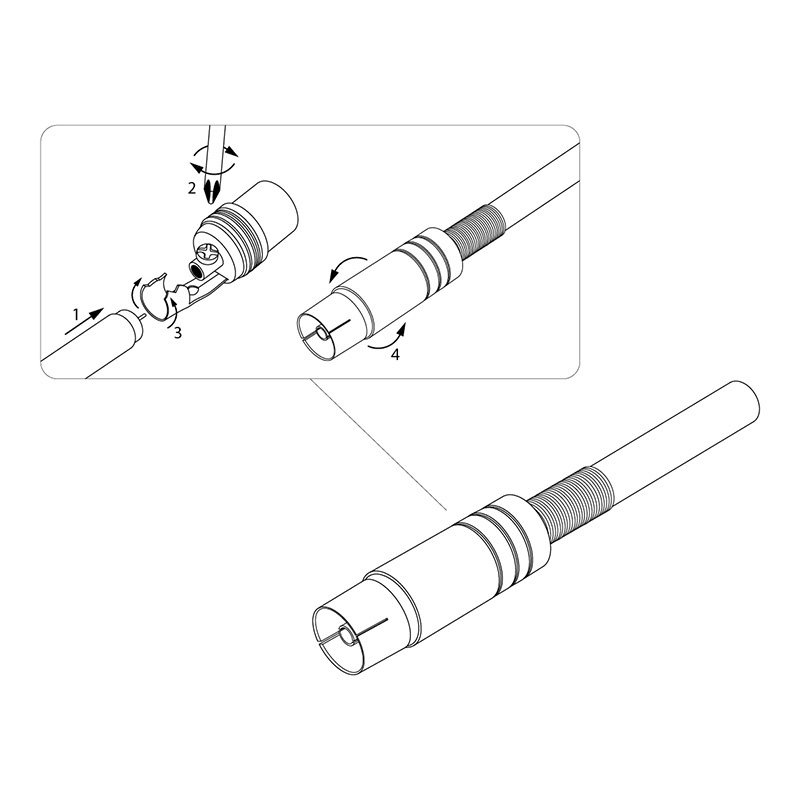

Монтаж осуществляется быстро и просто посредством винтового зажима. Для этого не требуется наличие специальных инструментов и профессиональных навыков.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 1
| Импеданс (полное сопротивление)EF000876 | 75 Ом |
|---|
Материалы и конструкция 3
| ЦветEF000007 | Серебряный металлик |
|---|---|
| Модель/исполнениеEF000010 | Штекер |
| МатериалEF002169 | Никелированный цинк |
Монтаж и подключение 6
| Способ подключенияEF000124 | Винтовое соединение |
|---|---|
| Тип контактаEF001587 | Папа |
| Изолированный монтажEF001588 | Нет |
| Тип соединителя/разъемаEF002935 | TV |
| Тип контактаEF002980 | Папа |
| Угловой разъем (штекер)EF006417 | Нет |
Классификация и назначение 4
| Тип кабеляEF000081 | RG 6 |
|---|---|
| Тип кабеляEF008330 | RG 6 |
| Применениеданные поставщика | Соединение с оборудованием |
| Серияданные поставщика | Разъем гнездо |
Прочие характеристики 1
| С колпачкомданные поставщика | false |
|---|
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 53 × 12 × 12 | 0.008 | — | |
| Групповая упаковка кор. (2 000 шт.) | 2000 шт | 39.7 × 33.3 × 15.1 см | 16.215 | 0.02 | |
| Групповая упаковка спец упаковка упак. (100 шт.) | 100 шт | 16.6 × 15.2 × 5.4 см | 0.917 | 0.001 | |
| Групповая упаковка упак (10 шт) | 10 шт. | — | — | — |
