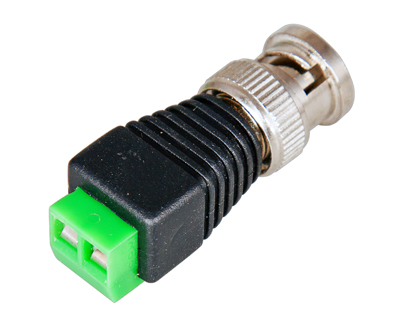

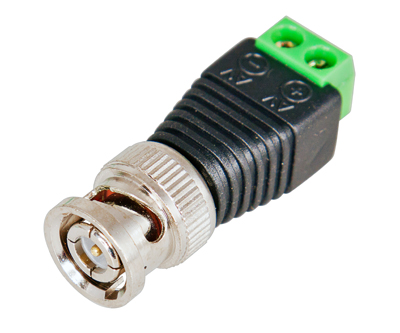

Разъем BNC штекер с клеммной колодкой REXANT

Изображение может отличаться от конкретного исполнения.

REXANT

Разъем BNC штекер с клеммной колодкой REXANT

Артикул: 05-3076 ETIM-класс: EC001131 EAN: 2000031036229 EAN: 4601004053885 Обновлено: 09.08.2026
ИсточникКаталог SDS_Group
КлассификацияEC001131
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Импеданс (полное сопротивление)75 Ом
Модель/исполнениеШтекер
Тип кабеляRG 6
Способ подключенияВинтовое соединение
Тип контактаПапа
Тип соединителя/разъемаBNC (байонет)
ЦветЧерный
МатериалНикелированный цинк

Описание и назначение

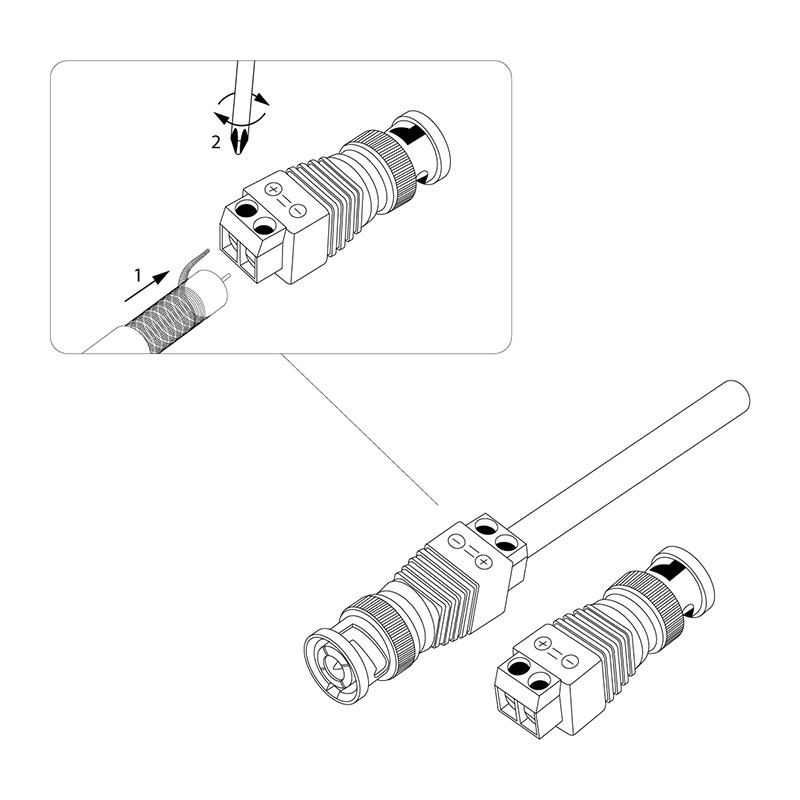

РАЗЪЁМ штекер BNC с клеммной колодкой REXANT предназначен для подключения коаксиального кабеля c волновым сопротивлением 50 или 75 Ом, к видеокамерам, видеорегистраторам, мониторам и другим радиоэлектронным устройствам. BNC-коннектор (BNC сокр. от Bayonet Neill Concelman) с клеммной колодкой - электрический разъем с байонетной фиксацией закрепляется на кабеле зажимом с помощью винтов. Этот способ крепления значительно проще и быстрее, чем пайка и обжим, но его надежность и качество соединения остаются на неизменно высоком уровне. BNC-разъем изготовлен из материалов:
корпус - никелированный цинк и высокопрочный пластик;
центральный контакт - латунь с напылением технического золота;
диэлектрик - фторопласт.
Диапазон рабочих температур от -40℃ до +110℃. Использование сплава меди (биметалл) и никелевого покрытия повышает долговечность разъема и позволяет применять в условиях климатических перепадов.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Температура эксплуатацииEF002386 -40–110

Электрические и световые параметры 1

Импеданс (полное сопротивление)EF000876 75 Ом

Материалы и конструкция 3

ЦветEF000007 Черный
Модель/исполнениеEF000010 Штекер
МатериалEF002169 Никелированный цинк

Монтаж и подключение 6

Способ подключенияEF000124 Винтовое соединение
Тип контактаEF001587 Папа
Изолированный монтажEF001588 Нет
Тип соединителя/разъемаEF002935 BNC (байонет)
Тип контактаEF002980 Папа
Угловой разъем (штекер)EF006417 Нет

Классификация и назначение 4

Тип кабеляEF000081 RG 6
Тип кабеляEF008330 RG 6
Применениеданные поставщика Соединение с оборудованием
Серияданные поставщика Разъем штекер

Прочие характеристики 1

С колпачкомданные поставщика true

Размеры и упаковка

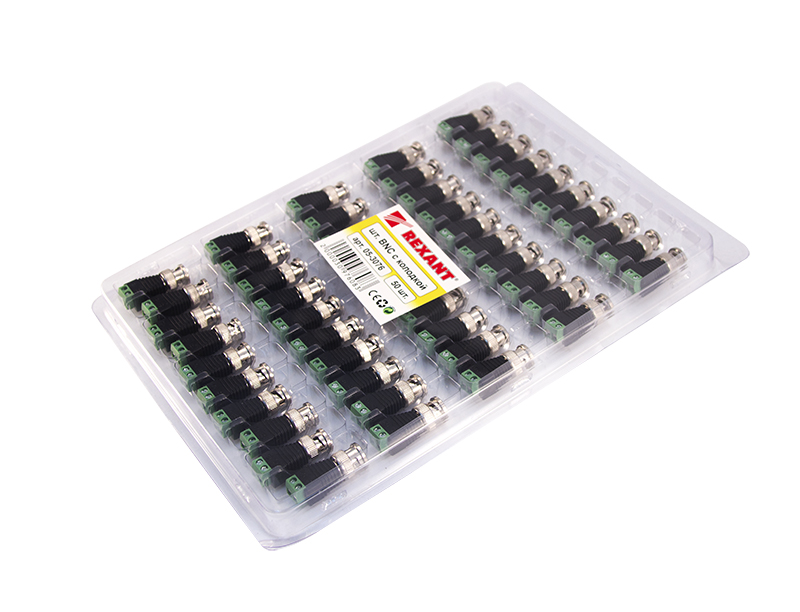

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 50 шт 42 × 15 × 14 0.011 — 4601004053885
Групповая упаковка кор. (1 000 шт.) 1000 шт 39.4 × 33.5 × 11.5 см 11.044 0.015 2000031036229
Групповая упаковка упак. (50 шт.) 50 шт 13.7 × 13.6 × 5.4 см 0.517 0.001 4601004053885

  • Базовая единица шт

    В упаковке
    50 шт
    Габариты
    42 × 15 × 14
    Вес, кг
    0.011
    Объём, м³
    —
    EAN / GTIN
    4601004053885

  • Групповая упаковка кор. (1 000 шт.)

    В упаковке
    1000 шт
    Габариты
    39.4 × 33.5 × 11.5 см
    Вес, кг
    11.044
    Объём, м³
    0.015
    EAN / GTIN
    2000031036229

  • Групповая упаковка упак. (50 шт.)

    В упаковке
    50 шт
    Габариты
    13.7 × 13.6 × 5.4 см
    Вес, кг
    0.517
    Объём, м³
    0.001
    EAN / GTIN
    4601004053885
