Разъем BNC штекер с клеммной колодкой REXANT
SDS_Group · артикул 05-3076
Изображение может отличаться от конкретного исполнения.
PROconnect

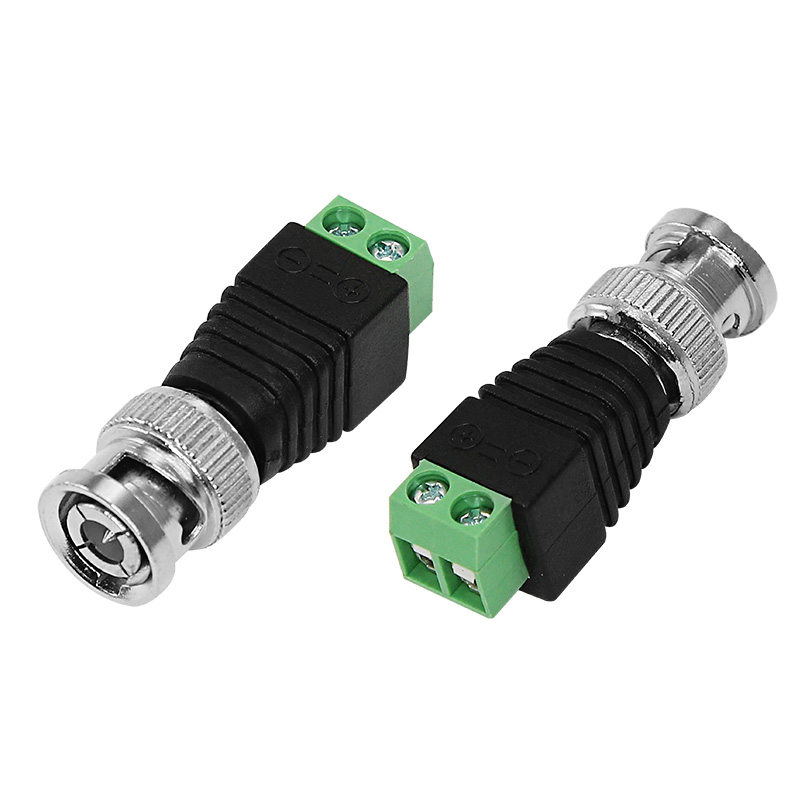

Разъем BNC штекер с клеммной колодкой PROconnect
ИсточникКаталог SDS_Group
КлассификацияEC001131
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Импеданс (полное сопротивление)75 Ом
Модель/исполнениеШтекер
Тип кабеляRG 6
Способ подключенияВинтовое соединение
Тип контактаПапа
Тип соединителя/разъемаBNC (байонет)
ЦветЧерный
МатериалМеталл
Описание и назначение

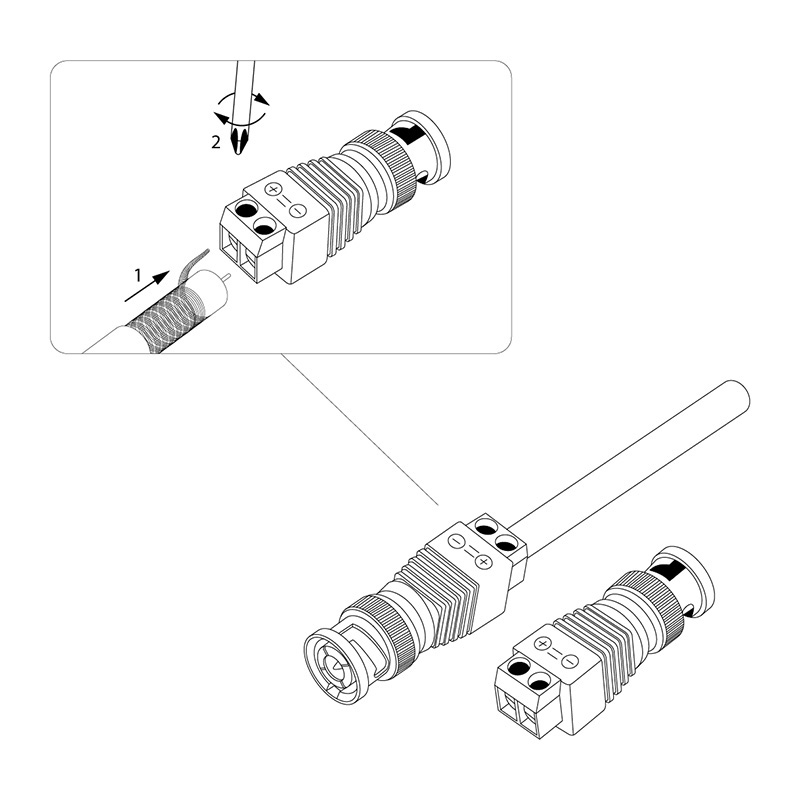

РАЗЪЁМ штекер BNC с клеммной колодкой PROconnect предназначен для подключения коаксиального кабеля c волновым сопротивлением 50 или 75 Ом, к видеокамерам, видеорегистраторам, мониторам и другим радиоэлектронным устройствам. BNC-коннектор (BNC сокр. от Bayonet Neill Concelman) с клеммной колодкой - электрический разъем с байонетной фиксацией закрепляется на кабеле зажимом с помощью винтов. Этот способ крепления значительно проще и быстрее, чем пайка и обжим, но его надежность и качество соединения остаются на неизменно высоком уровне. BNC-разъем изготовлен из материалов:
корпус - никелированный цинк и высокопрочный пластик;
центральный контакт - латунь с напылением технического золота;
диэлектрик - фторопласт.
Диапазон рабочих температур от -40℃ до +110℃. Использование сплава меди (биметалл) и никелевого покрытия повышает долговечность разъема.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–110 |
|---|
Электрические и световые параметры 1
| Импеданс (полное сопротивление)EF000876 | 75 Ом |
|---|
Материалы и конструкция 3
| ЦветEF000007 | Черный |
|---|---|
| Модель/исполнениеEF000010 | Штекер |
| МатериалEF002169 | Металл |
Монтаж и подключение 6
| Способ подключенияEF000124 | Винтовое соединение |
|---|---|
| Тип контактаEF001587 | Папа |
| Изолированный монтажEF001588 | Нет |
| Тип соединителя/разъемаEF002935 | BNC (байонет) |
| Тип контактаEF002980 | Папа |
| Угловой разъем (штекер)EF006417 | Нет |
Классификация и назначение 4
| Тип кабеляEF000081 | RG 6 |
|---|---|
| Тип кабеляEF008330 | RG 6 |
| Применениеданные поставщика | Соединение с оборудованием |
| Серияданные поставщика | Разъем штекер |
Прочие характеристики 1
| С колпачкомданные поставщика | true |
|---|
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 39 × 33 × 12 | 0.011 | — | |
| Групповая упаковка кор. (1 000 шт.) | 1000 шт | 38.2 × 33.8 × 16.1 см | 12.516 | 0.021 | |

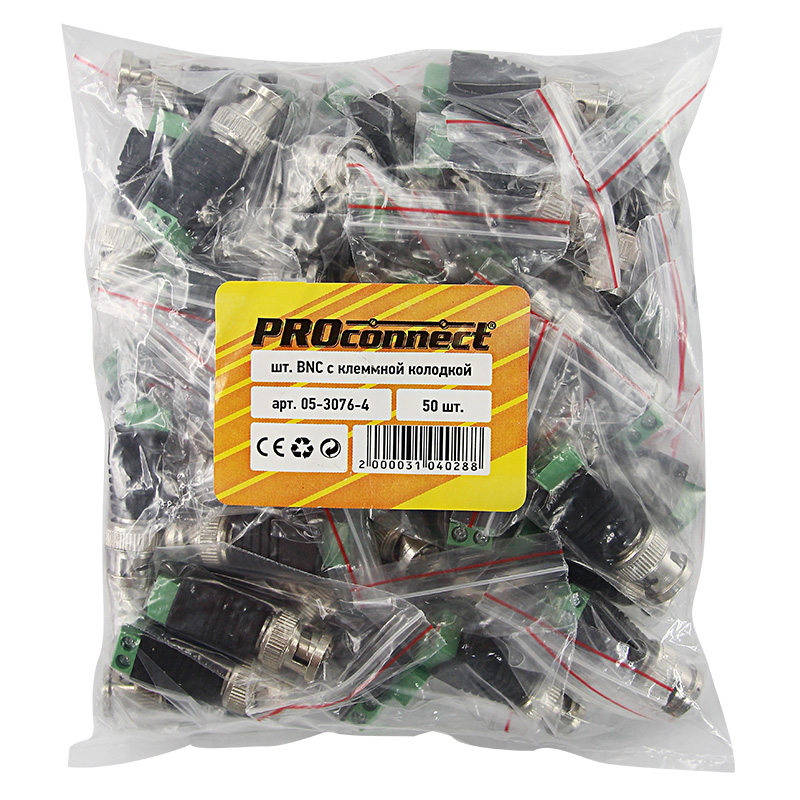

| Групповая упаковка упак (50 шт) | 50 шт | 14.3 × 15.6 × 6 см | 0.611 | 0.001 | |
| Групповая упаковка спец упаковка упак (10 шт) | 10 шт | 9 × 12 × 1 | 0.115 | — |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 39 × 33 × 12
- Вес, кг
- 0.011
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (1 000 шт.)
- В упаковке
- 1000 шт
- Габариты
- 38.2 × 33.8 × 16.1 см
- Вес, кг
- 12.516
- Объём, м³
- 0.021
- EAN / GTIN
-
Групповая упаковка упак (50 шт)
- В упаковке
- 50 шт
- Габариты
- 14.3 × 15.6 × 6 см
- Вес, кг
- 0.611
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 9 × 12 × 1
- Вес, кг
- 0.115
- Объём, м³
- —
- EAN / GTIN
