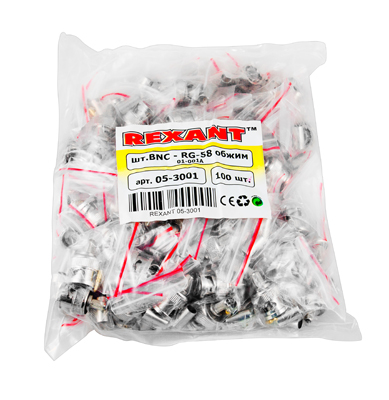

Изображение может отличаться от конкретного исполнения.
REXANT
Разъем BNC штекер RG-58 обжим REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001131
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Импеданс (полное сопротивление)50 Ом
Модель/исполнениеШтекер
Тип кабеляRG 58
Способ подключенияОбжим/Обжим
Тип контактаПапа
Тип соединителя/разъемаBNC (байонет)
ЦветСеребряный металлик
МатериалНикелированный цинк
Описание и назначение
РАЗЪЁМ штекер BNC RG-58 обжим REXANT предназначен для подключения коаксиального кабеля c волновым сопротивлением 50 или 75 Ом к видеокамерам, видеорегистраторам, мониторам и другим радиоэлектронным устройствам. BNC-коннектор (BNC сокр. от Bayonet Neill Concelman) обжимной - электрический разъем с байонетной фиксацией закрепляется на кабеле обжимом с помощью специализированных клещей для коаксиальных кабелей. Такое соединение обеспечит безопасную, качественную и долговечную эксплуатацию видеоаппаратуры. BNC-разъем изготовлен из материалов:
корпус - никелированный цинк;
центральный контакт - латунь с напылением технического золота;
диэлектрик - фторопласт;
обжимная втулка - никелированная латунь.
Диапазон рабочих температур от -40℃ до +110℃. Использование сплава меди (биметалл) и никелевого покрытия повышает долговечность разъема и позволяет применять в условиях климатических перепадов.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–110 |
|---|
Электрические и световые параметры 1
| Импеданс (полное сопротивление)EF000876 | 50 Ом |
|---|
Материалы и конструкция 3
| ЦветEF000007 | Серебряный металлик |
|---|---|
| Модель/исполнениеEF000010 | Штекер |
| МатериалEF002169 | Никелированный цинк |
Монтаж и подключение 6
| Способ подключенияEF000124 | Обжим/Обжим |
|---|---|
| Тип контактаEF001587 | Папа |
| Изолированный монтажEF001588 | Нет |
| Тип соединителя/разъемаEF002935 | BNC (байонет) |
| Тип контактаEF002980 | Папа |
| Угловой разъем (штекер)EF006417 | Нет |
Классификация и назначение 4
| Тип кабеляEF000081 | RG 58 |
|---|---|
| Тип кабеляEF008330 | RG 58 |
| Применениеданные поставщика | Соединение с оборудованием |
| Серияданные поставщика | Разъем штекер |
Прочие характеристики 1
| С колпачкомданные поставщика | false |
|---|
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 24 × 13 × 13 | 0.007 | — | |
| Групповая упаковка кор. (2 500 шт.) | 2500 шт | 40.7 × 37.8 × 16.2 см | 17.404 | 0.025 | |
| Групповая упаковка упак (10 шт) | 10 шт. | — | — | — | |
| Групповая упаковка спец упаковка упак. (100 шт.) | 100 шт | 18.8 × 15.3 × 10.2 см | 0.658 | 0.003 |
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 24 × 13 × 13
- Вес, кг
- 0.007
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (2 500 шт.)
- В упаковке
- 2500 шт
- Габариты
- 40.7 × 37.8 × 16.2 см
- Вес, кг
- 17.404
- Объём, м³
- 0.025
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт.
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка упак. (100 шт.)
- В упаковке
- 100 шт
- Габариты
- 18.8 × 15.3 × 10.2 см
- Вес, кг
- 0.658
- Объём, м³
- 0.003
- EAN / GTIN
