Разъем BNC штекер под винт с колпачком угловой PROconnect

Изображение может отличаться от конкретного исполнения.

PROconnect

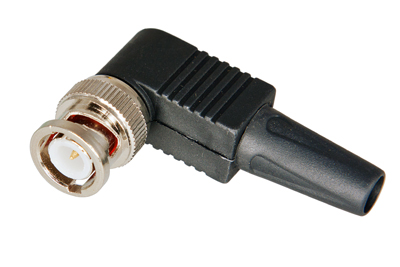

Разъем BNC штекер под винт с колпачком угловой PROconnect

Артикул: 05-3072-4 ETIM-класс: EC001131 EAN: 4601004053724 EAN: 2000030934717 Обновлено: 09.08.2026
ИсточникКаталог SDS_Group
КлассификацияEC001131
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Импеданс (полное сопротивление)75 Ом
Модель/исполнениеШтекер
Тип кабеляRG 6
Способ подключенияВинтовое соединение
Тип контактаПапа
Тип соединителя/разъемаBNC (байонет)
Угловой разъем (штекер)Да
ЦветЧерный

Описание и назначение

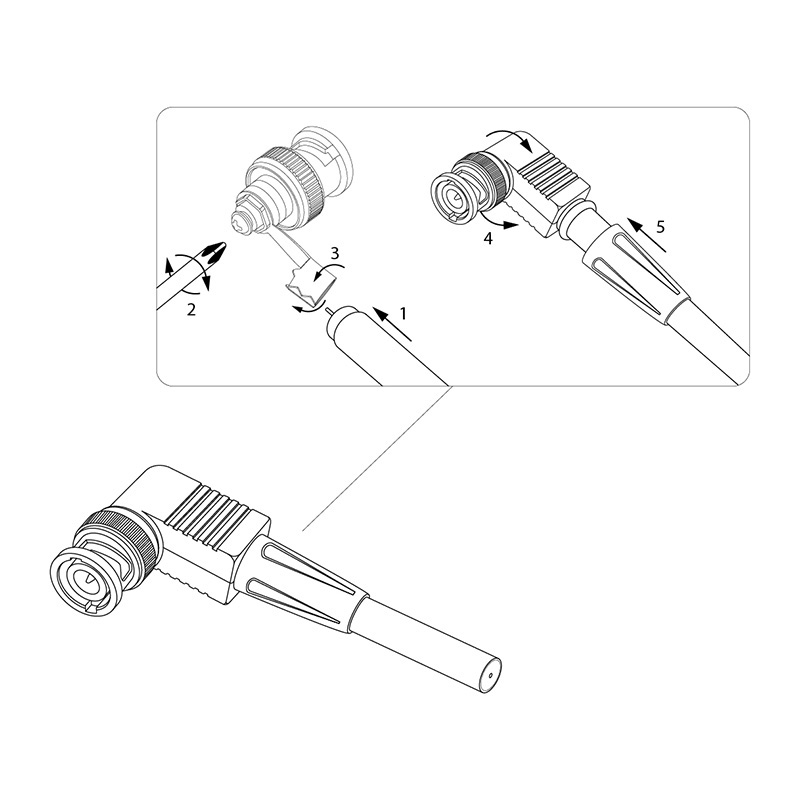

РАЗЪЁМ штекер BNC под винт с колпачком Угловой ZN PROconnect предназначен для подключения коаксиального кабеля c волновым сопротивлением 50 и 75 Ом, диаметром до 7 мм, к видеокамерам, видеорегистраторам, мониторам и другим радиоэлектронным устройствам. BNC-коннектор (BNC сокр. от Bayonet Neill Concelman) под винт угловой - электрический разъем с байонетной фиксацией закрепляется на кабеле зажимом с помощью винта центрального контакта (центральная жила - под винт, оплетка - обжимается). Угловое исполнение штекера позволяет его устанавливать в местах с ограниченным пространством для подключения кабеля. Этот способ крепления значительно проще и быстрее, чем пайка, но его надежность и качество соединения остаются на неизменно высоком уровне. Пластиковый колпачок защищает соединения и предотвращает кабель от перегиба в месте крепления к разъему. BNC-разъем изготовлен из материалов:
корпус - никелированный цинк;
центральный контакт - латунь с напылением технического золота;
диэлектрик - фторопласт;
колпачок - пластик.
Использование сплава меди (биметалл) и никелевого покрытия повышает долговечность разъема и позволяет применять в условиях климатических перепадов.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Электрические и световые параметры 1

Импеданс (полное сопротивление)EF000876 75 Ом

Материалы и конструкция 3

ЦветEF000007 Черный
Модель/исполнениеEF000010 Штекер
МатериалEF002169 Никелированный цинк

Монтаж и подключение 6

Способ подключенияEF000124 Винтовое соединение
Тип контактаEF001587 Папа
Изолированный монтажEF001588 Нет
Тип соединителя/разъемаEF002935 BNC (байонет)
Тип контактаEF002980 Папа
Угловой разъем (штекер)EF006417 Да

Классификация и назначение 4

Тип кабеляEF000081 RG 6
Тип кабеляEF008330 RG 6
Применениеданные поставщика Соединение с оборудованием
Серияданные поставщика Разъем штекер

Прочие характеристики 1

С колпачкомданные поставщика true

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт (1 шт) 1 шт — — — 2000030934717
Базовая единица шт 50 шт — 0.011 — 4601004053724
Групповая упаковка упак (50 шт) 50 шт 17.8 × 15.3 × 5 см 0.541 0.001 4601004053724

  • Базовая единица шт (1 шт)

    В упаковке
    1 шт
    Габариты
    —
    Вес, кг
    —
    Объём, м³
    —
    EAN / GTIN
    2000030934717

  • Базовая единица шт

    В упаковке
    50 шт
    Габариты
    —
    Вес, кг
    0.011
    Объём, м³
    —
    EAN / GTIN
    4601004053724

  • Групповая упаковка упак (50 шт)

    В упаковке
    50 шт
    Габариты
    17.8 × 15.3 × 5 см
    Вес, кг
    0.541
    Объём, м³
    0.001
    EAN / GTIN
    4601004053724
