Разъем BNC штекер под винт с колпачком тип-2 REXANT
SDS_Group · артикул 05-3071-2
Изображение может отличаться от конкретного исполнения.
REXANT
Разъем BNC штекер под винт с колпачком REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001131
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Импеданс (полное сопротивление)75 Ом
Модель/исполнениеШтекер
Тип кабеляRG 6
Способ подключенияВинтовое соединение
Тип контактаПапа
Тип соединителя/разъемаBNC (байонет)
ЦветЧерный
МатериалНикелированный цинк
Описание и назначение

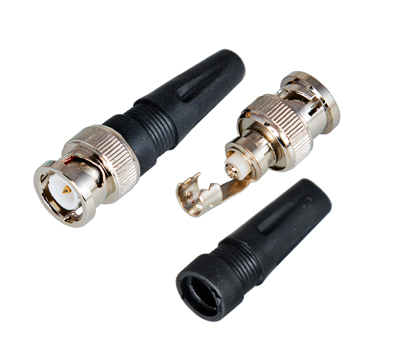

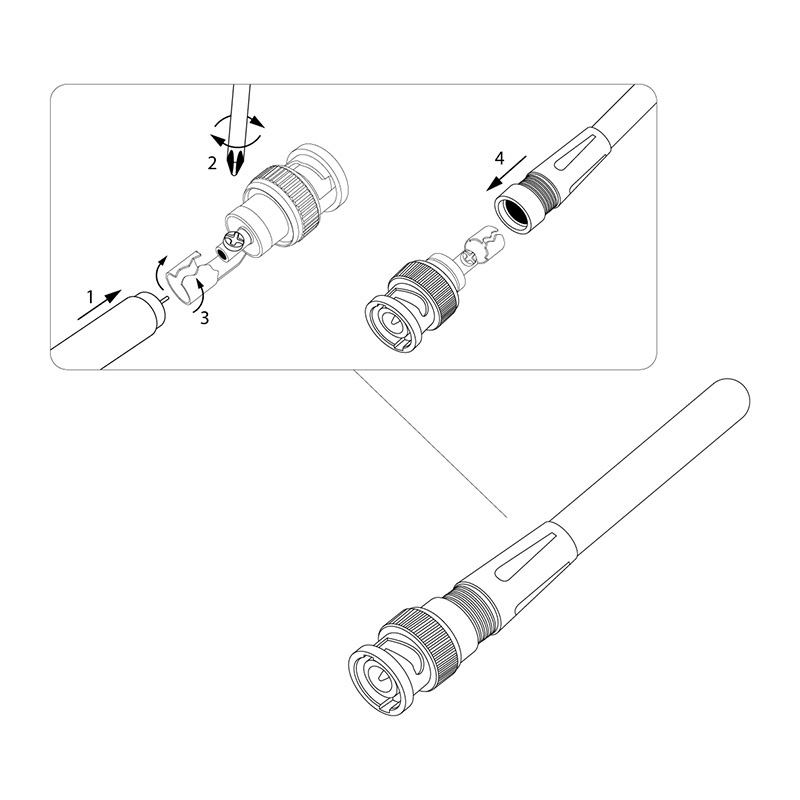

РАЗЪЁМ штекер BNC под винт с колпачком REXANT предназначен для подключения коаксиального кабеля c волновым сопротивлением 50 и 75 Ом, диаметром до 7 мм, к видеокамерам, видеорегистраторам, мониторам и другим радиоэлектронным устройствам. BNC-коннектор (BNC сокр. от Bayonet Neill Concelman) под винт - электрический разъем с байонетной фиксацией закрепляется на кабеле зажимом с помощью винта центрального контакта (центральная жила - под винт, оплетка - обжимается). Этот способ крепления значительно проще и быстрее, чем пайка, но его надежность и качество соединения остаются на неизменно высоком уровне. Пластиковый колпачок защищает соединения и предотвращает кабель от перегиба в месте крепления к разъему. BNC-разъем изготовлен из материалов:
корпус - никелированный цинк;
центральный контакт - латунь с напылением технического золота;
диэлектрик - фторопласт;
колпачок - пластик.
Использование сплава меди (биметалл) и никелевого покрытия повышает долговечность разъема и позволяет применять в условиях климатических перепадов.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 1
| Импеданс (полное сопротивление)EF000876 | 75 Ом |
|---|
Материалы и конструкция 3
| ЦветEF000007 | Черный |
|---|---|
| Модель/исполнениеEF000010 | Штекер |
| МатериалEF002169 | Никелированный цинк |
Монтаж и подключение 6
| Способ подключенияEF000124 | Винтовое соединение |
|---|---|
| Тип контактаEF001587 | Папа |
| Изолированный монтажEF001588 | Нет |
| Тип соединителя/разъемаEF002935 | BNC (байонет) |
| Тип контактаEF002980 | Папа |
| Угловой разъем (штекер)EF006417 | Нет |
Классификация и назначение 4
| Тип кабеляEF000081 | RG 6 |
|---|---|
| Тип кабеляEF008330 | RG 6 |
| Применениеданные поставщика | Соединение с оборудованием |
| Серияданные поставщика | Разъем штекер |
Прочие характеристики 1
| С колпачкомданные поставщика | true |
|---|
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|

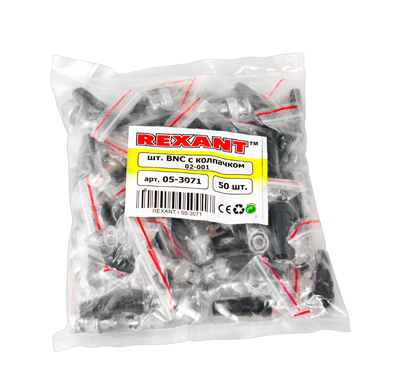

| Базовая единица шт | 50 шт | 40 × 27 × 15 | 0.009 | — | |
| Групповая упаковка кор. (1 000 шт.) | 1000 шт | 31 × 27.6 × 15.4 см | 8.862 | 0.013 | |
| Групповая упаковка упак. (50 шт.) | 50 шт | 17.8 × 12.8 × 3.6 см | 0.471 | 0.001 | |
| Групповая упаковка упак (10 шт) | 10 шт | — | — | — |
