Разъем BNC штекер под винт с колпачком PROconnect

Изображение может отличаться от конкретного исполнения.

PROconnect

Разъем BNC штекер под винт с колпачком PROconnect

Артикул: 05-3071-4 Класс: Коаксиальный штекерный разъем EC001131 EAN: 2000031019468 EAN: 4601004135505 Обновлено: 19.10.2026
ИсточникКаталог SDS_Group
КлассификацияEC001131
ДанныеНормализованы

Инженерная поддержка

Проверить наличие на tehpst.ru

Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу 05-3071-4.

Проверить наличие на tehpst.ru Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Изолированный монтажНет
Угловой разъем (штекер)Нет

Замены и аналоги

Все варианты: 3

Описание и назначение

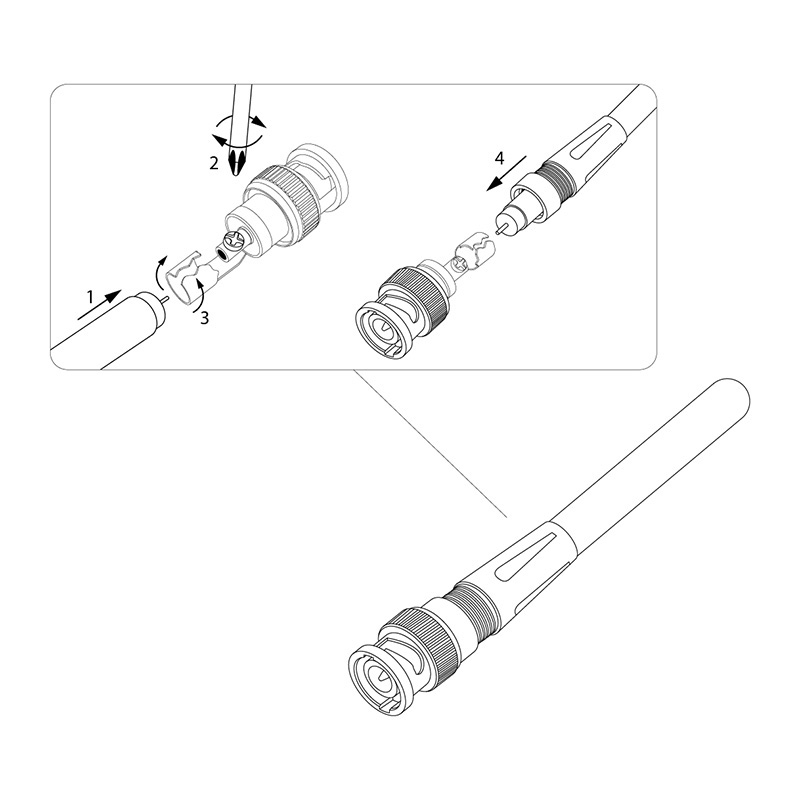

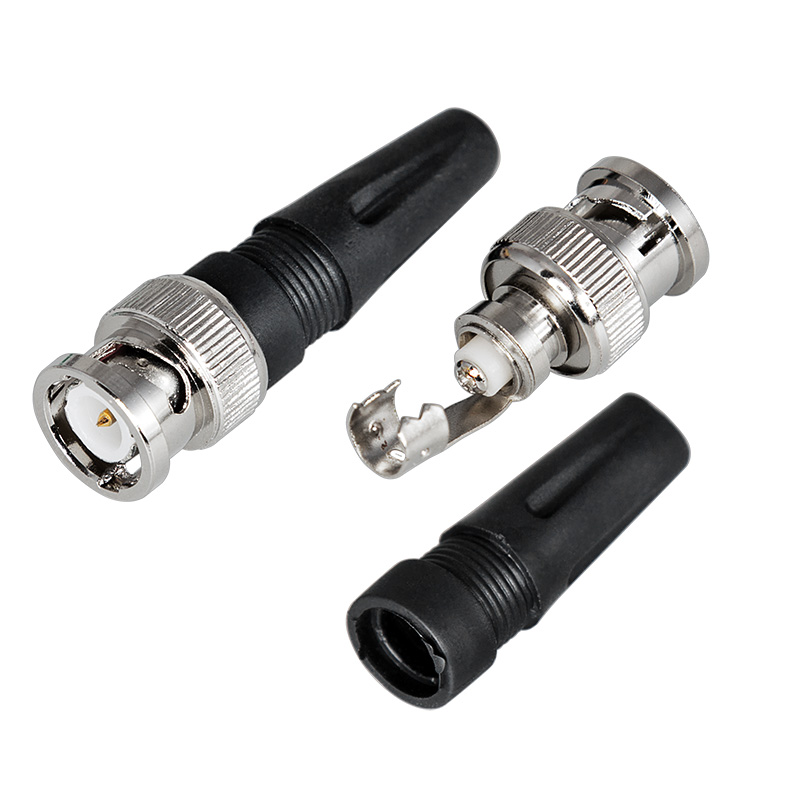

РАЗЪЁМ штекер BNC под винт с колпачком PROconnect предназначен для подключения коаксиального кабеля c волновым сопротивлением 50 и 75 Ом, диаметром до 7 мм, к видеокамерам, видеорегистраторам, мониторам и другим радиоэлектронным устройствам. BNC-коннектор (BNC сокр. от Bayonet Neill Concelman) под винт - электрический разъем с байонетной фиксацией закрепляется на кабеле зажимом с помощью винта центрального контакта (центральная жила - под винт, оплетка - обжимается). Этот способ крепления значительно проще и быстрее, чем пайка, но его надежность и качество соединения остаются на неизменно высоком уровне. Пластиковый колпачок защищает соединения и предотвращает кабель от перегиба в месте крепления к разъему. BNC-разъем изготовлен из материалов:
корпус - никелированный цинк;
центральный контакт - латунь с напылением технического золота;
диэлектрик - фторопласт;
колпачок - пластик.
Использование сплава меди (биметалл) и никелевого покрытия повышает долговечность разъема и позволяет применять в условиях климатических перепадов.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Класс EC001131.

Монтаж и подключение 2

Изолированный монтаж Нет
Угловой разъем (штекер) Нет

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN

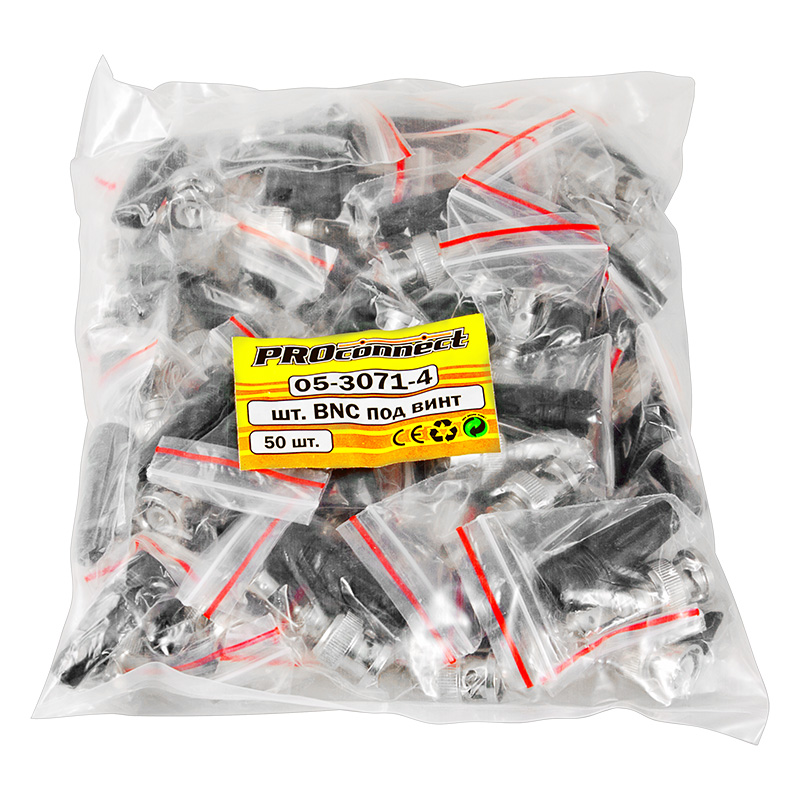

Базовая единица шт 50 шт 40 × 160 × 140 0.009 — 4601004312357
Групповая упаковка кор. (1 000 шт.) 1000 шт 30.7 × 27.5 × 14.9 см 8.763 0.013 2000031019468
Групповая упаковка упак. (50 шт.) 50 шт 15.1 × 15.1 × 2.6 см 0.418 0.001 4601004135505

  • Базовая единица шт

    В упаковке
    50 шт
    Габариты
    40 × 160 × 140
    Вес, кг
    0.009
    Объём, м³
    —
    EAN / GTIN
    4601004312357

  • Групповая упаковка кор. (1 000 шт.)

    В упаковке
    1000 шт
    Габариты
    30.7 × 27.5 × 14.9 см
    Вес, кг
    8.763
    Объём, м³
    0.013
    EAN / GTIN
    2000031019468

  • Групповая упаковка упак. (50 шт.)

    В упаковке
    50 шт
    Габариты
    15.1 × 15.1 × 2.6 см
    Вес, кг
    0.418
    Объём, м³
    0.001
    EAN / GTIN
    4601004135505
