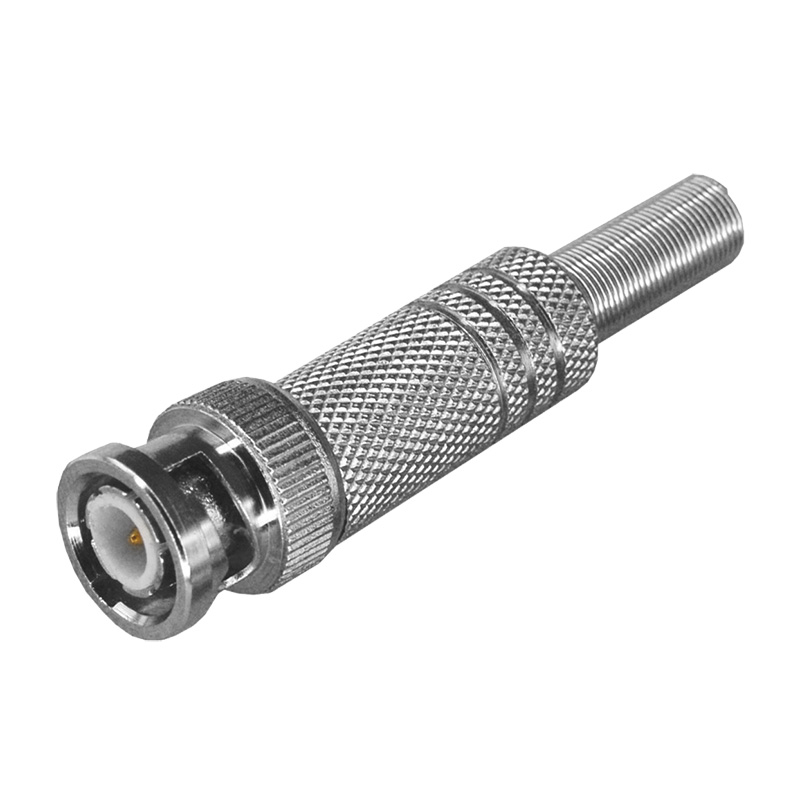

Разъем BNC штекер под пайку с пружиной металл (универсальный) PROconnect

Изображение может отличаться от конкретного исполнения.

PROconnect

Разъем BNC штекер под пайку с пружиной металл (универсальный) PROconnect

Артикул: 05-3075-4 Класс: Коаксиальный штекерный разъем EC001131 EAN: 2000031065670 EAN: 4660008017910 Обновлено: 19.10.2026
ИсточникКаталог SDS_Group
КлассификацияEC001131
ДанныеНормализованы

Инженерная поддержка

Проверить наличие на tehpst.ru

Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу 05-3075-4.

Проверить наличие на tehpst.ru Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Изолированный монтажНет
Угловой разъем (штекер)Нет

Замены и аналоги

Все варианты: 2

Описание и назначение

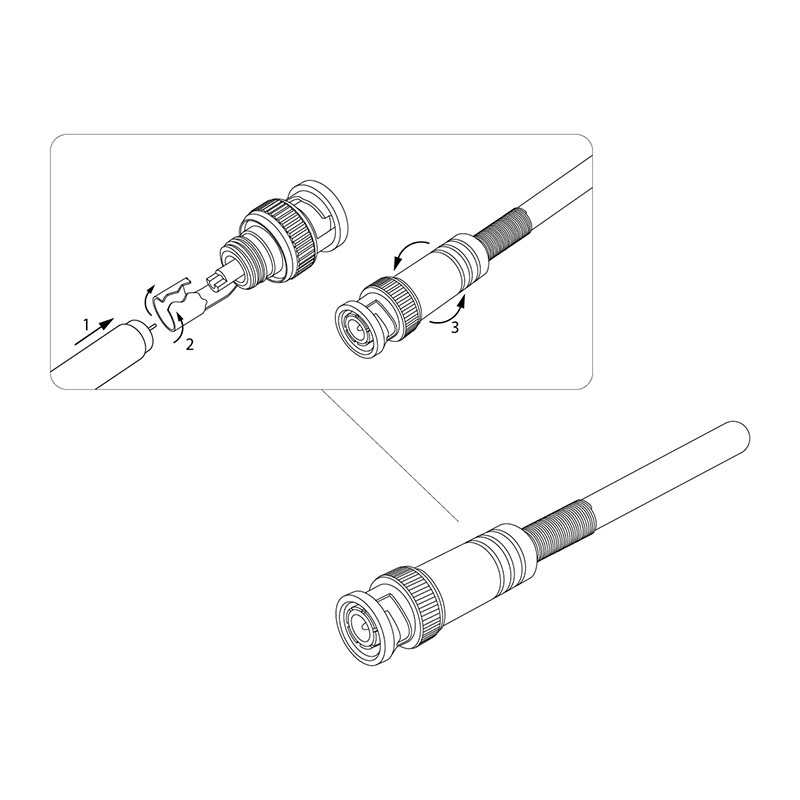

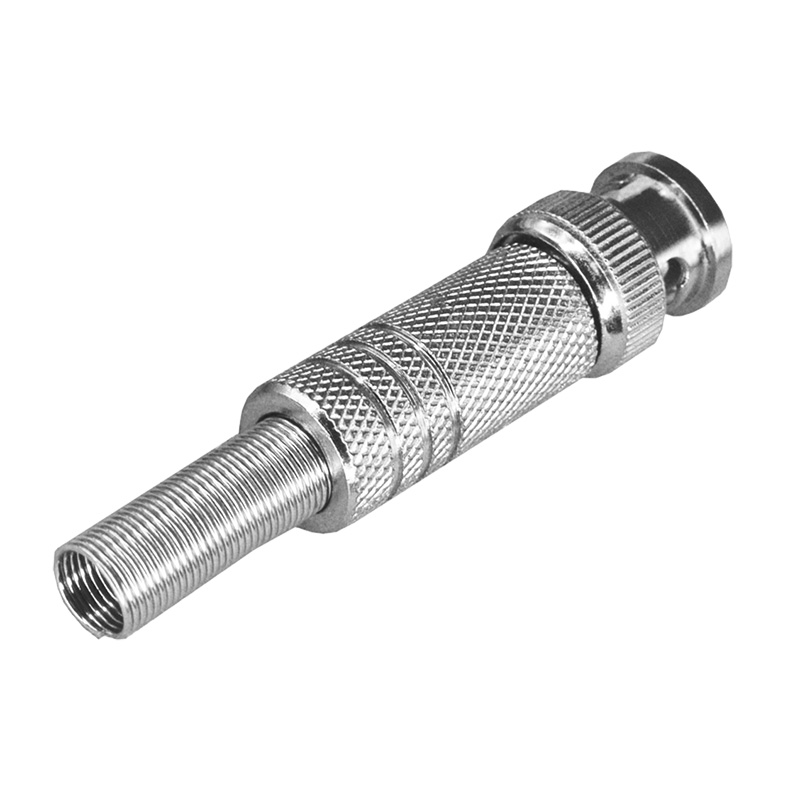

РАЗЪЁМ штекер BNC под пайку с пружиной металл (универсальный) PROconnect предназначен для подключения коаксиального кабеля c волновым сопротивлением 50 или 75 Ом, диаметром до 7 мм, к видеокамерам, видеорегистраторам, мониторам и другим радиоэлектронным устройствам. BNC-коннектор (BNC сокр. от Bayonet Neill Concelman) под пайку - электрический разъем с байонетной фиксацией закрепляется на кабеле с помощью пайки (центральная жила - пайка, а оплетка - обжим). Соединение такого типа позволит передать сигнал с минимальным уровнем потерь между проводниками кабеля и штекером, создавая наиболее качественный контакт. Металлический колпачок с пружиной защищает соединения и предотвращает кабель от перегиба в месте крепления к разъему. BNC-разъем изготовлен из материалов:
корпус - никелированный цинк;
центральный контакт - латунь с напылением технического золота;
диэлектрик - фторопласт;
колпачок с пружиной - металл.
Диапазон рабочих температур от -40℃ до +110℃. Использование сплава меди (биметалл) и никелевого покрытия повышает долговечность разъема и позволяет применять в условиях климатических перепадов.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Класс EC001131.

Монтаж и подключение 2

Изолированный монтаж Нет
Угловой разъем (штекер) Нет

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 50 шт 20 × 230 × 185 0.011 — 4660008017910
Групповая упаковка кор. (1 000 шт.) 1000 шт 39.1 × 25.7 × 12.3 см 11.399 0.012 2000031065670

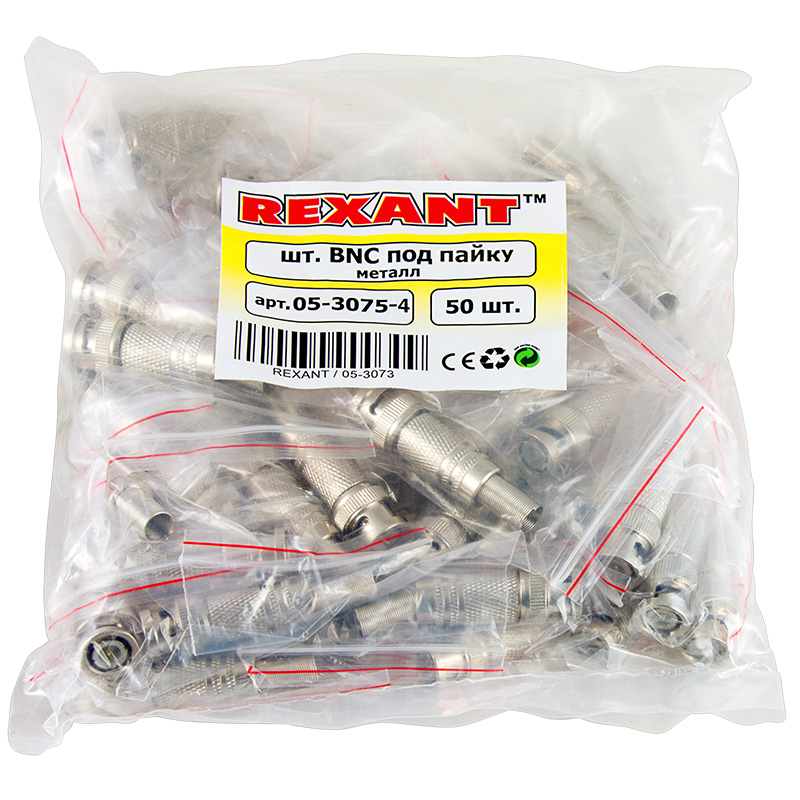

Групповая упаковка упак. (50 шт.) 50 шт 13.5 × 13.5 × 2.5 0.535 — 4660008017910
Групповая упаковка упак (10 шт) 10 шт — — — 4601004312388

  • Базовая единица шт

    В упаковке
    50 шт
    Габариты
    20 × 230 × 185
    Вес, кг
    0.011
    Объём, м³
    —
    EAN / GTIN
    4660008017910

  • Групповая упаковка кор. (1 000 шт.)

    В упаковке
    1000 шт
    Габариты
    39.1 × 25.7 × 12.3 см
    Вес, кг
    11.399
    Объём, м³
    0.012
    EAN / GTIN
    2000031065670

  • Групповая упаковка упак. (50 шт.)

    В упаковке
    50 шт
    Габариты
    13.5 × 13.5 × 2.5
    Вес, кг
    0.535
    Объём, м³
    —
    EAN / GTIN
    4660008017910

  • Групповая упаковка упак (10 шт)

    В упаковке
    10 шт
    Габариты
    —
    Вес, кг
    —
    Объём, м³
    —
    EAN / GTIN
    4601004312388
