REXANT

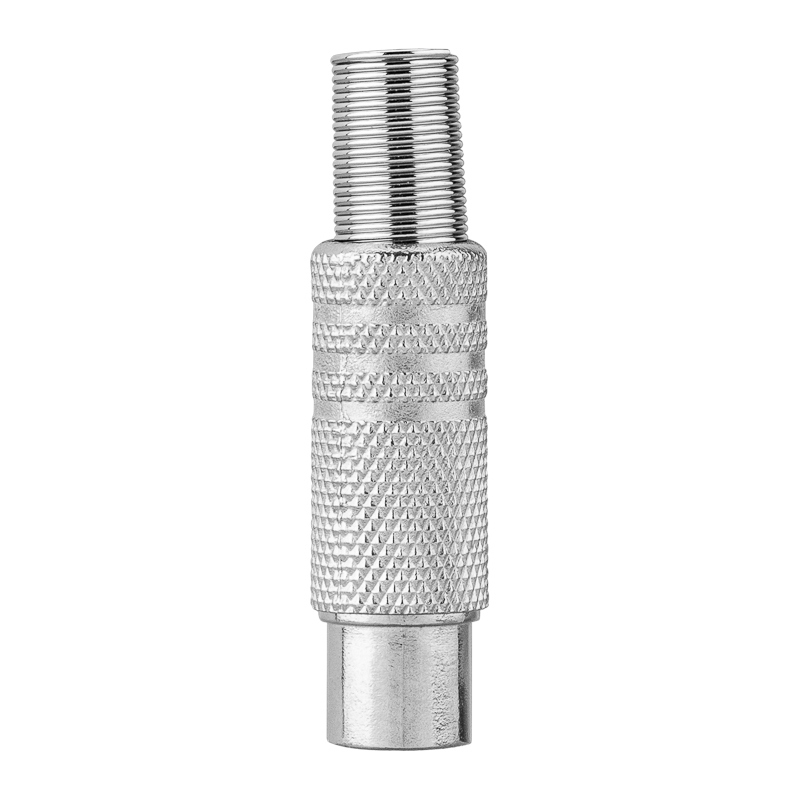

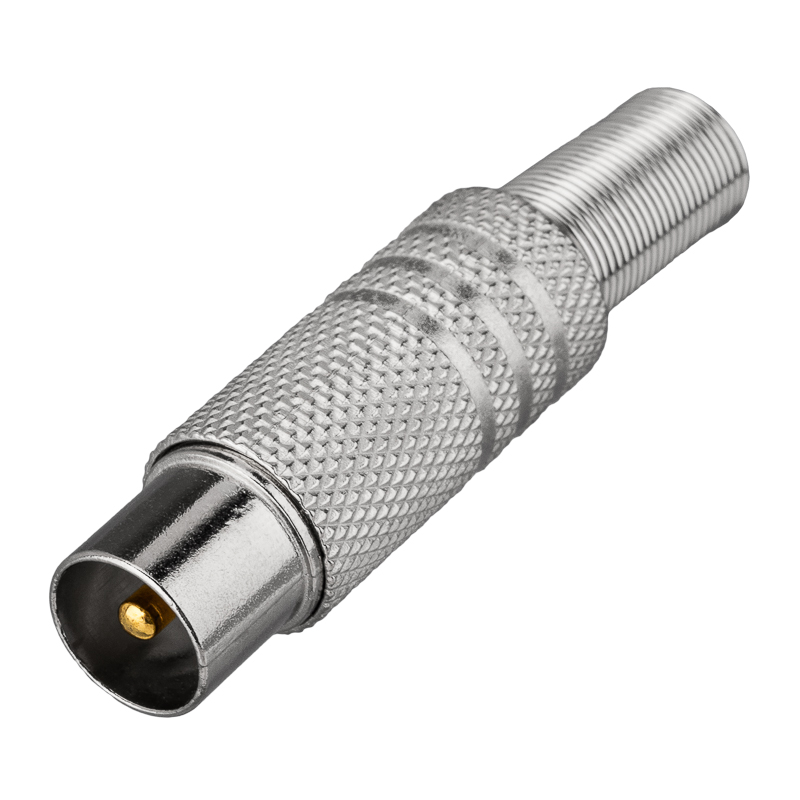

Разъем антенный, штекер ТВ с пружиной, RG-6, 1 шт. REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001131
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Импеданс (полное сопротивление)75 Ом
Модель/исполнениеШтекер
Тип кабеляRG 6
Способ подключенияВинтовое соединение
Тип контактаПапа
ЦветСеребряный металлик
МатериалНикелированная медь
Тип соединителя/разъемаTV
Описание и назначение
Никелированный ТВ-разъем штекер REXANT с пружиной предназначен для подключения эфирного, спутникового и кабельного телевидения с помощью радиочастотного кабеля.
Разъем монтируется на телевизионный кабель и передает идущий по кабелю сигнал на ТВ устройства.

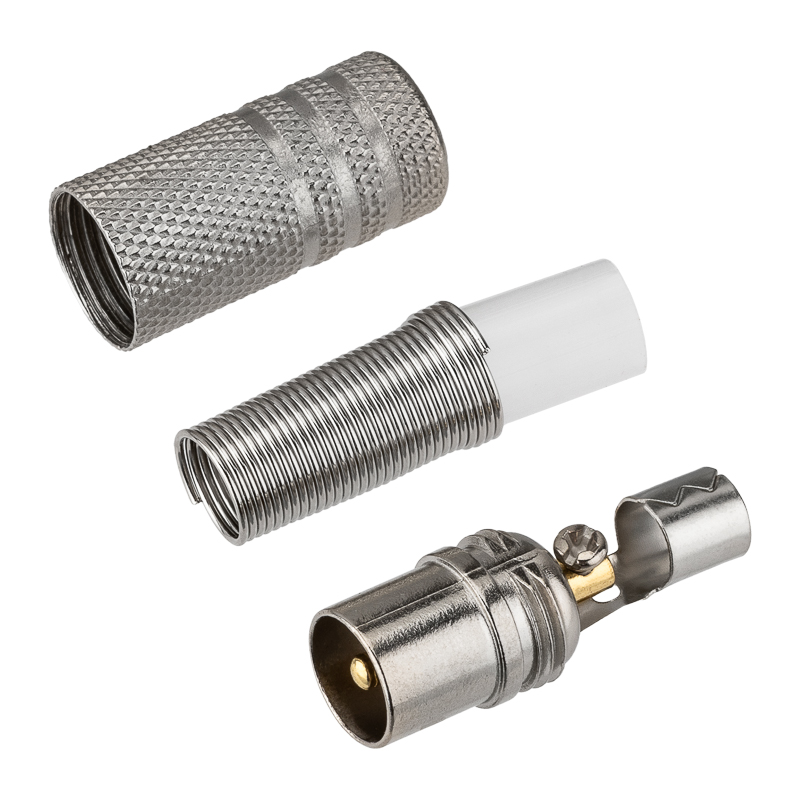

Установка провода в разъеме производится с помощью винтового зажима, что значительно экономит время на монтаж.
Корпус разъема и контакты изготовлены из никелированного медного сплава, обеспечивающие надежный и долговечный контакт.

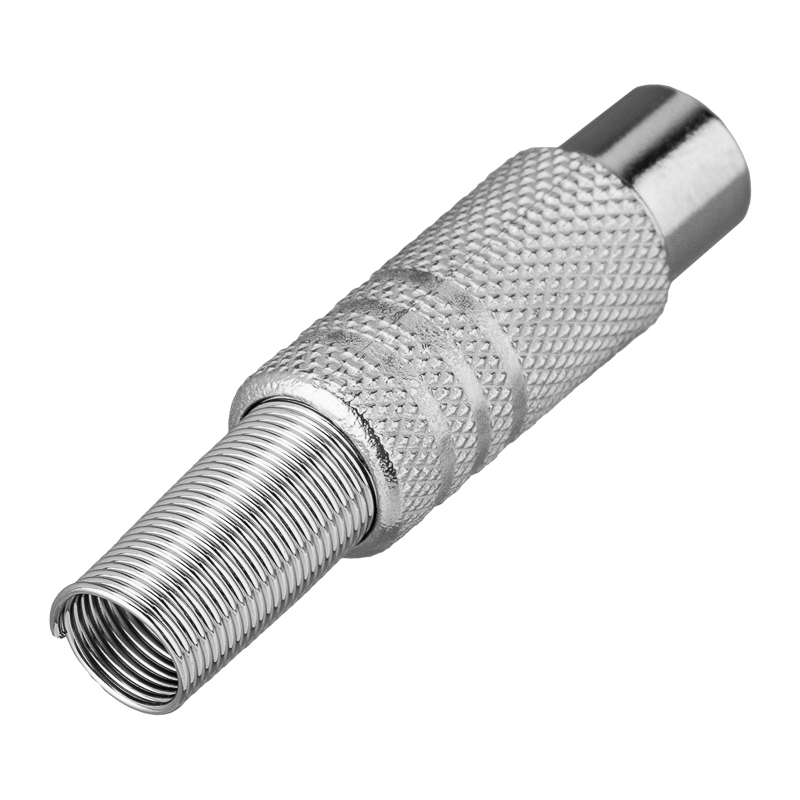

Устройство оснащено специальным пластмассовым пружинным амортизатором кабеля, который позволяет кабелю гнуться только с безопасным радиусом изгиба.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 1
| Импеданс (полное сопротивление)EF000876 | 75 Ом |
|---|
Материалы и конструкция 3
| ЦветEF000007 | Серебряный металлик |
|---|---|
| Модель/исполнениеEF000010 | Штекер |
| МатериалEF002169 | Никелированная медь |
Монтаж и подключение 6
| Способ подключенияEF000124 | Винтовое соединение |
|---|---|
| Тип контактаEF001587 | Папа |
| Изолированный монтажEF001588 | Нет |
| Тип соединителя/разъемаEF002935 | TV |
| Тип контактаEF002980 | Папа |
| Угловой разъем (штекер)EF006417 | Нет |
Классификация и назначение 4
| Тип кабеляEF000081 | RG 6 |
|---|---|
| Тип кабеляEF008330 | RG 6 |
| Применениеданные поставщика | Соединение с оборудованием |
| Серияданные поставщика | Разъем антенный |
Прочие характеристики 1
| С колпачкомданные поставщика | false |
|---|
Размеры и упаковка

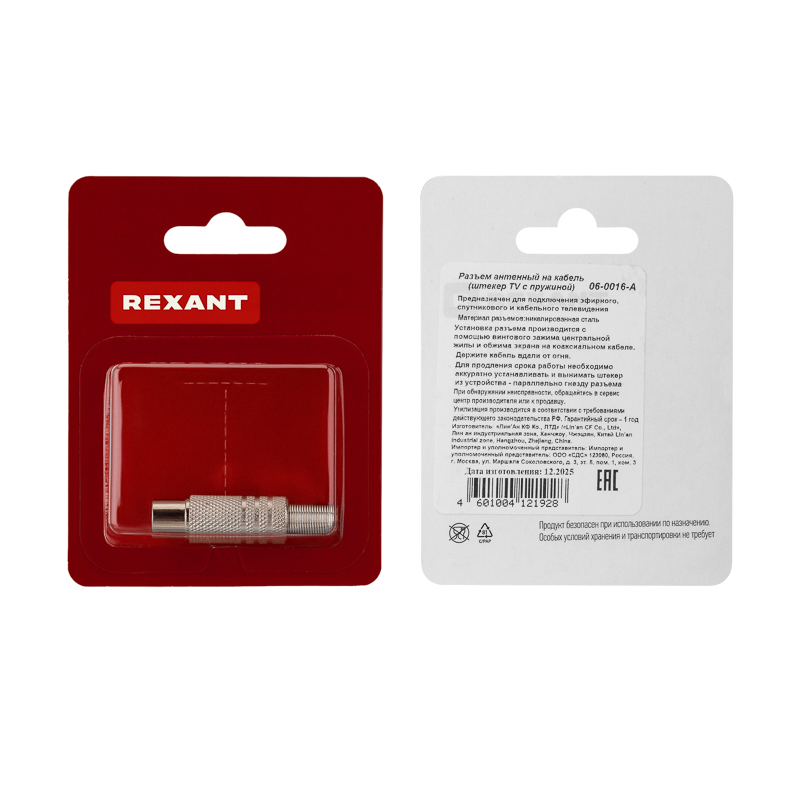

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 8.4 × 7.6 × 1.7 | 0.011 | — | |
| Групповая упаковка упак. (10 шт) | 10 шт | 12.2 × 12.8 × 10.3 см | 0.16 | 0.002 |
