REXANT

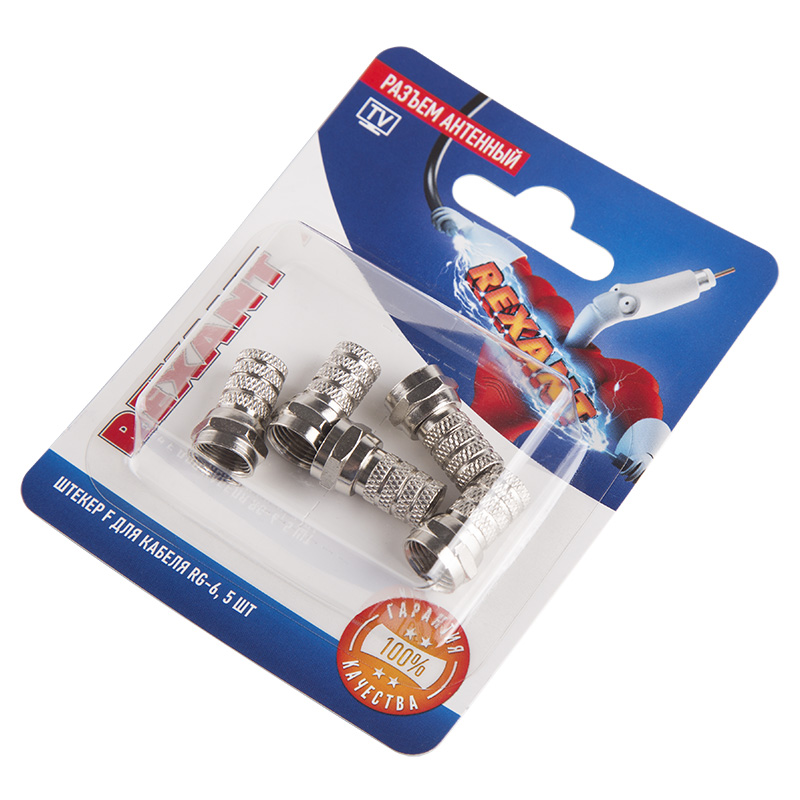

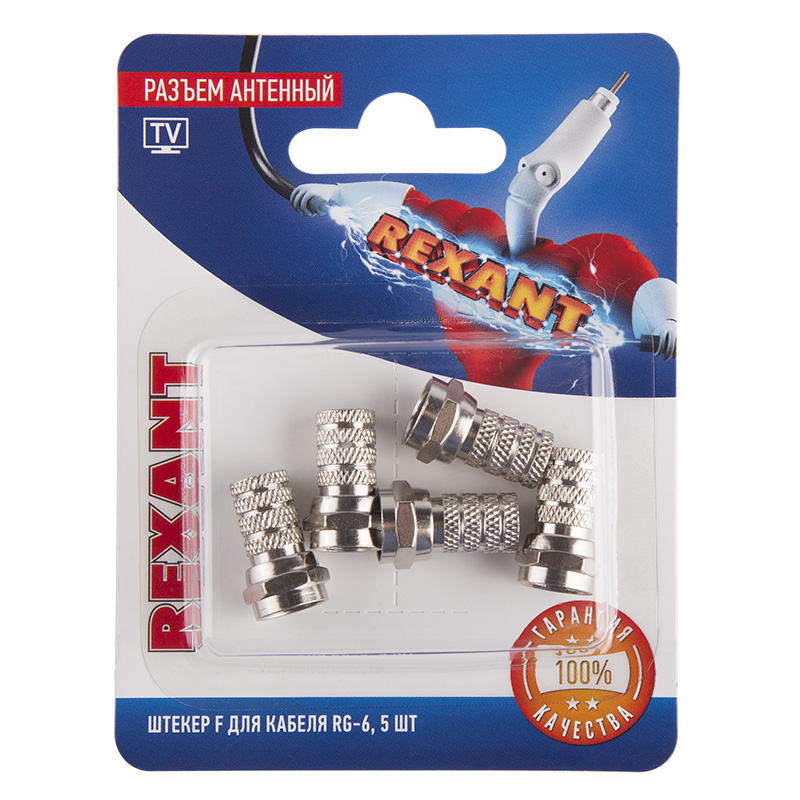

Разъем антенный, штекер F, RG-6, 5 шт. REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001131
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Импеданс (полное сопротивление)75 Ом
Модель/исполнениеШтекер
Тип кабеляRG 6
Способ подключенияF-прессуемы соединитель
Тип контактаПапа
Тип соединителя/разъемаF
ЦветСеребряный металлик
МатериалНикелированная медь
Описание и назначение

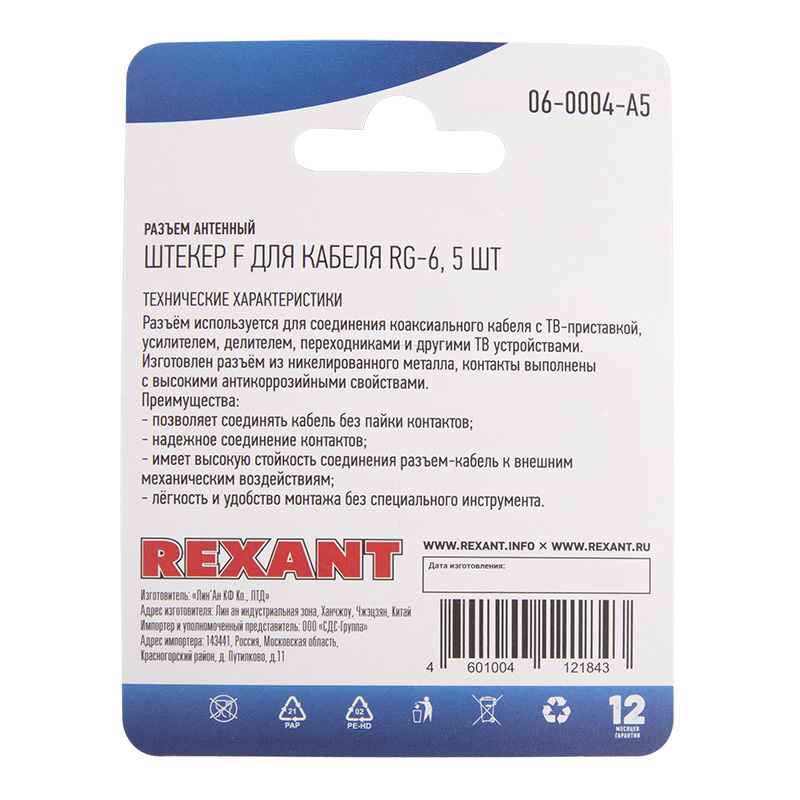

F-разъем RG-6 REXANT применяется при подключении видеосистем, кабельного и эфирного телевидения. Предназначен для соединения коаксиального кабеля с телевизионным и видеооборудованием: ресиверы, телевизоры, всевозможная видеоаппаратура и т. д. Изготовлен из никелированного сплава меди (биметалл).
Коннектор данного вида не оснащен собственным штекером, поэтому его роль выполняет центральная жила кабеля, что позволяет избежать потерь сигнала.
Коннектор RG-6 устанавливается вручную методом накрутки на внешнюю оболочку кабеля. Предварительно необходимо зачистить контакты. Монтаж не требует пайки или применения специальных инструментов.
F-штекер выступает в роли электрического контакта и экрана. Обеспечивает высокую стойкость соединения.
Типы подходящих кабелей: RG-6, SAT-50, SAT-703, DG-113. Наружный диаметр подходящих кабелей: примерно 6,8 мм.
В комплекте поставляется 5 разъемов.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 1
| Импеданс (полное сопротивление)EF000876 | 75 Ом |
|---|
Материалы и конструкция 3
| ЦветEF000007 | Серебряный металлик |
|---|---|
| Модель/исполнениеEF000010 | Штекер |
| МатериалEF002169 | Никелированная медь |
Монтаж и подключение 6
| Способ подключенияEF000124 | F-прессуемы соединитель |
|---|---|
| Тип контактаEF001587 | Папа |
| Изолированный монтажEF001588 | Нет |
| Тип соединителя/разъемаEF002935 | F |
| Тип контактаEF002980 | Папа |
| Угловой разъем (штекер)EF006417 | Нет |
Классификация и назначение 4
| Тип кабеляEF000081 | RG 6 |
|---|---|
| Тип кабеляEF008330 | RG 6 |
| Применениеданные поставщика | Соединение с оборудованием |
| Серияданные поставщика | Разъем антенный |
Прочие характеристики 1
| С колпачкомданные поставщика | false |
|---|
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 7.7 × 7.7 × 2.1 | 0.012 | — | |
| Групповая упаковка упак. (10 шт) | 10 шт | — | — | — |
