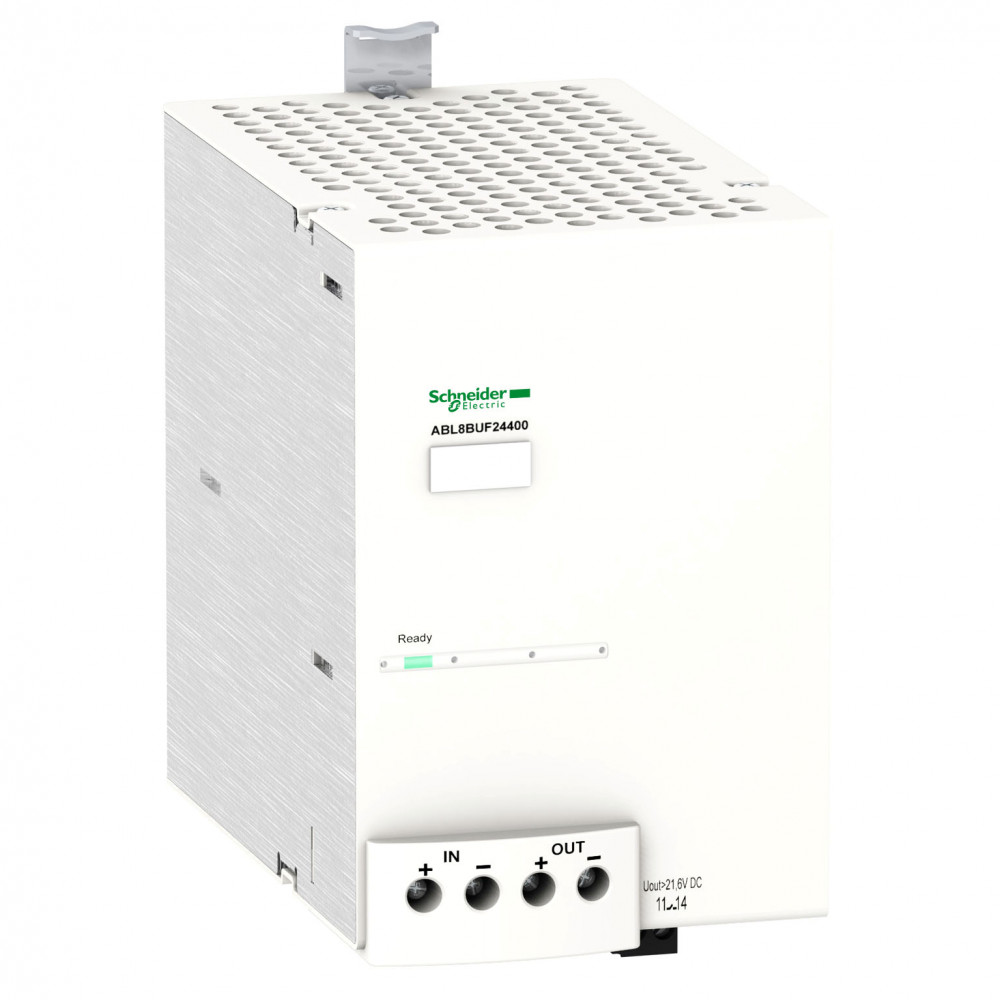

Изображение может отличаться от конкретного исполнения.
Schneider Electric
БУФЕРНЫЙ МОДУЛЬ 24В 40A
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>Буферный модуль 24В 40А. серия продукта: Phaseo<br /> - тип устройства или его аксессуаров: буферный модуль<br /> - выходное напряжение: (Uin-0,25) В в номинальн. режим пост. ток, (Uin-1) В в буферный режим пост. ток<br /> Преимущества: Новое поколение универсальных источников питания с широким рабочим диапазоном напряжений включает большое число новый функций и предлагает больше совершенных возможностей за счет функциональных модулей. Предназначенные для простого оборудования и систем, модульные и оптимальные источники питания, главным образом, признаются за свою невероятную компактность. <br />Применение: Промышленные машины и механизмы. </p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Относительная влажностьданные поставщика | 0-90 % во время работы 0-95 % во время хранения |
|---|---|
| Рабочая температура окружающей средыданные поставщика | -25-60 °C |
| Степень защиты ipданные поставщика | IP20 в соответствии с EN/IEC 60529 |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
Электрические и световые параметры 17
| Тип напряженияEF000187 | DC (постоян.) |
|---|---|
| Поддержка системы управления сетьюEF000432 | Да |
| Первичное напряжениеEF003840 | 24...28.8 В |
| Выход. напряжениеEF003933 | 23.5...28.3 В |
| SNMP - протокол сетевого управленияEF005284 | Да |
| Количество выходных фазEF009274 | 1 |
| Количество входных фазEF009275 | 1 |
| Входное напряжениеданные поставщика | 24...28.8 V пост. ток |
| Входной токданные поставщика | 24 В с методом расчета UTE C80-810 |
| Выходное напряжениеданные поставщика | (Uin-0,25) В в номинальн. режим пост. ток (Uin-1) В в буферный режим пост. ток |
| Категория перенапряженияданные поставщика | Класс II в соответствии с VDE 0106-1 |
| Макс. выходной токданные поставщика | 40 А |
| Максимальная мощность утечки в втданные поставщика | 15 Вт |
| Потребляемый токданные поставщика | 0.6 А на нагрузку 0.1 мА режим холостого хода |
| Пределы входного напряженияданные поставщика | 22...30 V |
| Ток удержанияданные поставщика | 20 А 15 А 4 А 5 А 7 А 6 А 3 А 10 А 2 А 30 А 35 А 40 А 8 А 1 А 25 А |
| Электрическая прочность изоляцииданные поставщика | 500 В между входом и землей 500 В между выходом и землей |
Материалы и конструкция 1
| Конструктивное исполнениеEF000767 | Отдельно стоящая модель |
|---|
Монтаж и подключение 3
| Контакт беспотенциального выключателяEF003626 | Да |
|---|---|
| Соединения – клеммыданные поставщика | для входное соединение: винтовые зажимы, емкость соединения: 2 x 0,5...2 x 10 мм² AWG 20...AWG 8 для выходное соединение: винтовые зажимы, емкость соединения: 2 x 0,5...2 x 10 мм² AWG 20...AWG 8 дл |
| Способ установкиданные поставщика | защелками в 35 мм симметричная DIN-рейка, рабочее положение: горизонт. защелками в 35 мм симметричная DIN-рейка, рабочее положение: вертикальный |
Механические характеристики 1
| Время обеспеч. резервн. питания при полной нагрузкеEF000428 | 0.1 мин. |
|---|
Классификация и назначение 5
| Тип интерфейсаEF006977 | Прочее |
|---|---|
| Серияданные поставщика | Phaseo |
| Стандартыданные поставщика | UL 508 CSA C22.2 No 60950-1 |
| Тип защиты выходаданные поставщика | от перегрузки, технология защиты: > 45 A от короткого замыкания, технология защиты: режим питания от контролируемой сети, автоматический возврат в исх. состояние от пониженного напряжения, технолог |
| Тип продуктаданные поставщика | буферный модуль |
Прочие характеристики 18
| Технология USVEF005380 | Оффлайн (off-line) |
|---|---|
| Функция автоматического выключенияEF009276 | Да |
| Входное соединениеEF009726 | Прочее |
| Виброустойчивостьданные поставщика | 2 gn (частота= 11.9-150 Гц) в соответствии с EN/IEC 61131-2 3,5 мм (частота= 3-11.9 Гц) в соответствии с EN/IEC 61131-2 |
| Время зарядаданные поставщика | 25 с |
| Время удержанияданные поставщика | 3 с 4 с 0,4 с 1,5 с 0,3 с 0,2 с 0,5 с 6 с 2 с 0,1 с 0,6 с 1 с |
| Время удержанияданные поставщика | 0,1 с в 40 A 6 s в 0,5 A |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Код совместимостиданные поставщика | ABL8B |
| Количество выходных каналовданные поставщика | 1 |
| Локальная индикацияданные поставщика | буфер готов: 1 светодиод (зеленый) буфер готов: 1 реле |
| Маркировкаданные поставщика | CE |
| Название тестаданные поставщика | электростатические разряды в соответствии с EN/IEC 61000-4-2 излучение в соответствии с EN 61000-6-3 индуцированное электромагнитное поле в соответствии с EN/IEC 61000-4-6 уровень 3 излучаемое электро |
| Порог срабатыванияданные поставщика | (Uin-1) В и мин. 22 В |
| Раствор для выдержкиданные поставщика | использование буферных модулей |
| Сертификатыданные поставщика | RCM EAC |
| Соединенияданные поставщика | параллельный |
| Характеристики окружающей средыданные поставщика | ЭМC в соответствии с EN 61000-6-3 ЭМC в соответствии с EN/IEC 61000-6-2 безопасность в соответствии с EN/IEC 60950-1 безопасность в соответствии с EN/IEC 61204-3 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 85 мм |
|---|---|
| ВысотаEF000040 | 146 мм |
| ГлубинаEF000049 | 140 мм |
| ВесEF000167 | 1.2 кг |
| Вес неттоданные поставщика | 1.2 кг |
| Высота над уровнем моряданные поставщика | 2000 м |
