СИГНАЛЬНЫЙ КОНТАКТ ДЛЯ УЗИП IQUCK
Systeme Electric · артикул A9L16619

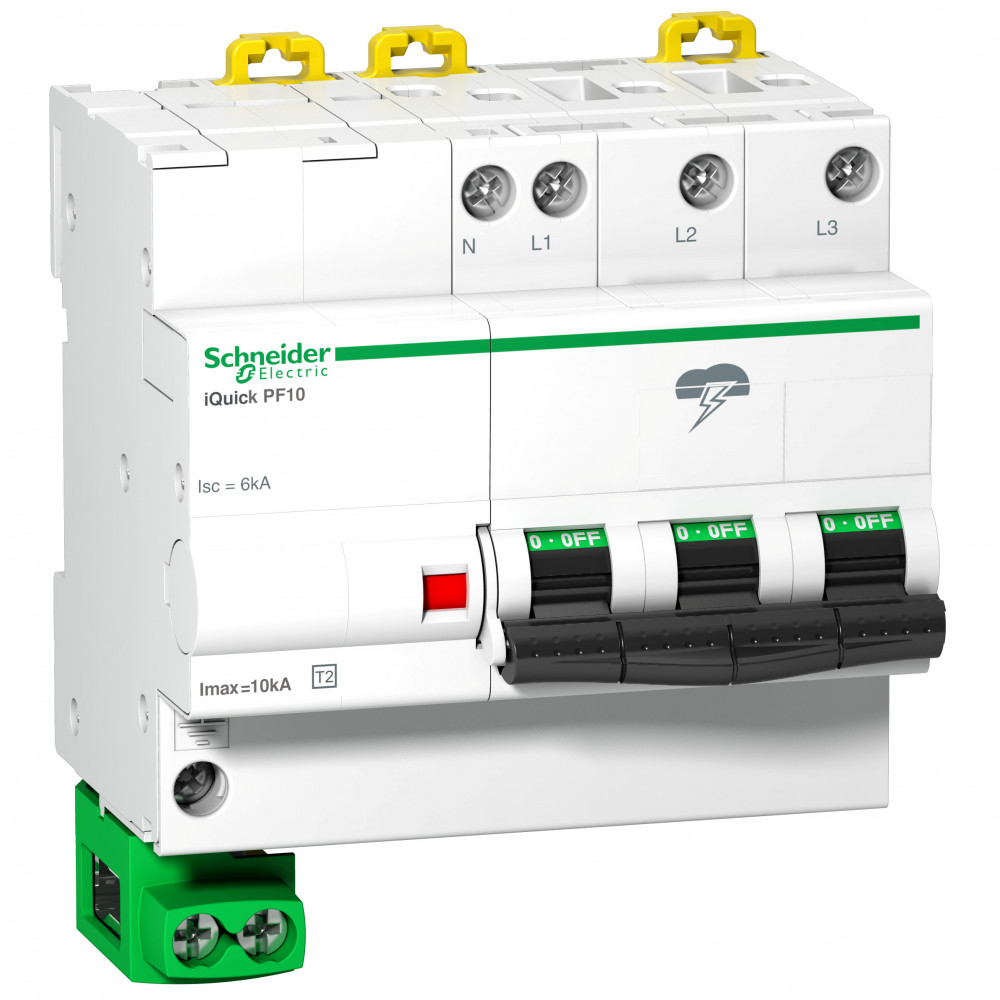

Изображение может отличаться от конкретного исполнения.
Schneider Electric
УЗИП+ВА iQuick PF 10КА/5КА 3П+Н
ИсточникКаталог Systeme Electric
КлассификацияEC000941
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип монтажаDIN-рейка (с Ω-профилем) 35 мм
С удаленным сигналомДа
Количество проводников (без заземления)3
Конструктивный размер5 модулей
Уровень защиты напряжения1.5 кВ
Макс непрерывное напряжение перемен тока АС275 В
Единая классификация
Характеристики ETIM
Значения приведены в нормализованном виде для сопоставления оборудования.
| Тип монтажаEF000003 | DIN-рейка (с Ω-профилем) 35 мм |
|---|---|
| С удаленным сигналомEF000422 | Да |
| Количество проводников (без заземления)EF001148 | 3 |
| Конструктивный размерEF002566 | 5 модулей |
| Уровень защиты напряженияEF003525 | 1.5 кВ |
| Макс непрерывное напряжение перемен тока АСEF004198 | 275 В |
| Номин сброс импульсного тока - 8 или 20EF004214 | 20 кА |
| Номин напряжение перемен токаEF004220 | 400 В |
| Категория тип 2EF004230 | Нет |
| Уровень защиты по напряжению L-NEF004236 | 1.5 кВ |
| Сигнал на устройствеEF004241 | Оптический |
| Степень защиты - IPEF005474 | IP20 |
| Уровень защиты по напряжению N-PEEF008796 | 1.5 кВ |
| Встроенный резервный предохранительEF008797 | Да |
| Макс. сечение жесткого проводника (одно-/многожильного)EF008827 | 16 мм кв. |
| Макс. сечение гибкого проводника (тонкопроволочного)EF008828 | 16 мм кв. |
| Конфигурация системы DCEF009926 | Да |
| Конфигурация системы ITEF009927 | Да |
| Конфигурация системы TNEF009928 | Да |
| Конфигурация системы TN-CEF009929 | Да |
| Конфигурация системы TN-SEF009930 | Нет |
| Конфигурация системы TTEF009931 | Нет |
| Другая конфигурация системыEF009932 | Да |
| Конфигурация системы TN-C-SEF009933 | Да |
| Максимальный импульсный ток разряда (8/20)EF012274 | 20 кА |
| Отключающая способность при коротком замыканииEF012627 | 6 кА |
