Schneider Electric

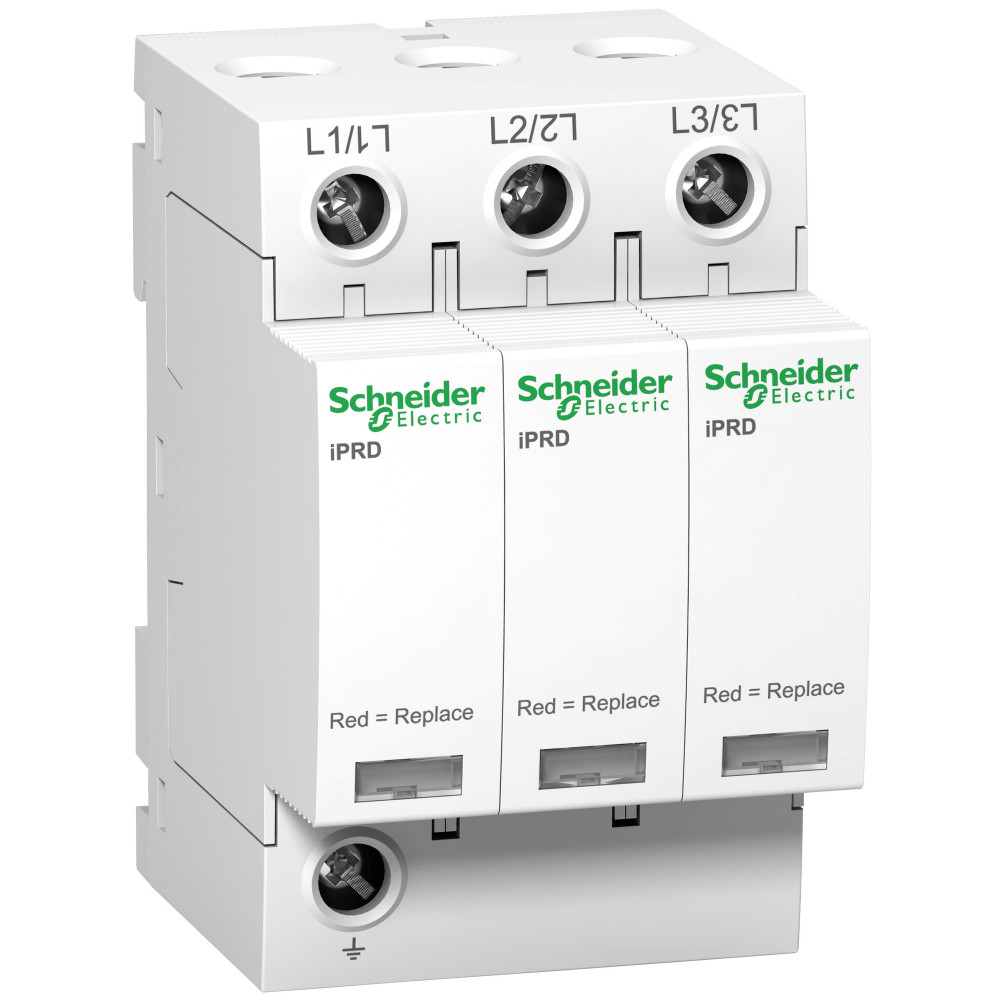

УЗИП ТИП2 iPRD 40 40kA 350В 3П
ИсточникКаталог Systeme Electric
КлассификацияEC000941
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Уровень защиты напряжения1.5 кВ
Макс непрерывное напряжение перемен тока АС350 В
Номин сброс импульсного тока - 8 или 2015 кА
Номин напряжение перемен тока350 В
Макс. сечение жесткого проводника (одно-/многожильного)35 мм кв.
Макс. сечение гибкого проводника (тонкопроволочного)35 мм кв.
Максимальный импульсный ток разряда (8/20)40 кА
Отключающая способность при коротком замыкании50 кА
Описание и назначение
УЗИП Т2 iPRD 40 40kA 350В 3П. диапазон: Acti 9 - тип устройства или его аксессуаров: грозозащитный разрядник со вставным патроном - область применения: распределение - тип искрового разрядника: электрическая распределительная сеть. Преимущества: Непрерывность обслуживания и безопасность благодаря:, Сертификационное согласование с отключением автоматических выключателей, Прочность соединений, Удаленный мониторинг состояния устройств защиты.. применения: - Защита электрических установок в промышленных и непроизводственных зданиях от ударов, вызванных молнией, Acti9 применяется в жилых помещениях, промышленных и непроизводственных зданиях.... Преимущества: Эффективность, достойная Вас!. Усиленная безопасность и непрерывность работы благодаря:, сертифицированной координации срабатывания с автоматическими выключателями,, надежным соединениям ,, и удаленному мониторингу состояния устройства защиты.... применения: - Защита электроустановок в любых промышленных и общественных зданиях от индуктированных перенапряжений и кондуктивных импульсных помех, вызванных непрямыми ударами молний, Для применения в жилых, общественных и промышленных зданиях....
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Относительная влажностьданные поставщика | 5-95 % |
| Рабочая температура окружающей средыданные поставщика | -25-60 °C |
| Степень защиты ipданные поставщика | на лицевой панели: IP40 в соответствии с МЭК 60529 встроенный: IP20 в соответствии с МЭК 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
Электрические и световые параметры 15
| Количество проводников (без заземления)EF001148 | 3 |
|---|---|
| Уровень защиты напряженияEF003525 | 1.5 кВ |
| Макс непрерывное напряжение перемен тока АСEF004198 | 350 В |
| Номин сброс импульсного тока - 8 или 20EF004214 | 15 кА |
| Номин напряжение перемен токаEF004220 | 350 В |
| Максимальный импульсный ток разряда (8/20)EF012274 | 40 кА |
| Кратковременное перенапряжениеданные поставщика | 337 В L/N 5 с Выдерживает 1200 В N/PE 200 мс Режим безопасного повреждения |
| Максимальное напряжение изоляцииданные поставщика | Общий режим |
| Максимальное непрерывное рабочее напряжениеданные поставщика | Общий режим: 350 В L/PE |
| Максимальный ток разрядаданные поставщика | Общий режим: 40 кА L/PE |
| Номинальное рабочее напряжениеданные поставщика | 230/400 В переменный ток (+/- 10 %) в 50/60 Гц |
| Номинальный ток разрядаданные поставщика | Общий режим: 15 кА (L/PE) Общий режим: 15 кА (N/PE) |
| Описание полюсовданные поставщика | 3P |
| Система заземленияданные поставщика | TN-C IT 230 |
| Ток нулевой последовательностиданные поставщика | 0.003 мА 0.6 мА |
Материалы и конструкция 2
| Исполнение монтажаданные поставщика | защелкивающийся |
|---|---|
| Цветданные поставщика | белый (RAL 9003) |
Монтаж и подключение 3
| Тип монтажаEF000003 | DIN-рейка (с Ω-профилем) 35 мм |
|---|---|
| Соединения – клеммыданные поставщика | Зажим туннельного типа (Нижняя сторона) 2.5-35 мм² Зажим туннельного типа (Верхняя сторона) 2.5-35 мм² |
| Способ монтажаданные поставщика | DIN-рейка |
Механические характеристики 2
| Момент затяжкиданные поставщика | 2.5-2.5 Н-м |
|---|---|
| Степень ударостойкости ikданные поставщика | IK03 в соответствии с МЭК 62262 |
Классификация и назначение 8
| Категория тип 2EF004230 | Нет |
|---|---|
| Область примененияданные поставщика | распределение |
| Серияданные поставщика | iPRD Acti 9 |
| Стандартыданные поставщика | EN 61643-11:2012 IEC 61643-11:2011 |
| Тип и класс искрового разрядникаданные поставщика | Тип 2 |
| Тип искрового разрядникаданные поставщика | Электрическая распределительная сеть |
| Тип продуктаданные поставщика | грозозащитный разрядник со вставным патроном |
| Тип разъединителяданные поставщика | Cоответствующий автоматический выключатель iC60H 50 А кривая С - Icu 15 кА Cоответствующий автоматический выключатель iC60N 40 А кривая С - Icu 10 кА Cоответствующий автоматический выключатель NG125H |
Прочие характеристики 22
| С удаленным сигналомEF000422 | Да |
|---|---|
| Сигнал на устройствеEF004241 | Оптический |
| Встроенный резервный предохранительEF008797 | Да |
| Конфигурация системы DCEF009926 | Да |
| Конфигурация системы ITEF009927 | Да |
| Конфигурация системы TNEF009928 | Да |
| Конфигурация системы TN-CEF009929 | Нет |
| Конфигурация системы TN-SEF009930 | Да |
| Конфигурация системы TTEF009931 | Да |
| Другая конфигурация системыEF009932 | Да |
| Конфигурация системы TN-C-SEF009933 | Да |
| Отключающая способность при коротком замыканииEF012627 | 50 кА |
| Выдерживаемое короткое замыканиеданные поставщика | 50 кА |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Дистанционная сигнализацияданные поставщика | Без |
| Качественные этикеткиданные поставщика | KEMA-KEUR NF |
| Код совместимостиданные поставщика | iPRD40 |
| Краткое название устройстваданные поставщика | iPRD40 |
| Наименование продуктаданные поставщика | Acti9 iPRD |
| Сертификатыданные поставщика | CE |
| Технология, используемая в искровом разрядникеданные поставщика | MOV |
| Шаг 9 ммданные поставщика | 6 |
Размеры и упаковка
Изделие
| Конструктивный размерEF002566 | 3 модуля |
|---|---|
| Макс. сечение жесткого проводника (одно-/многожильного)EF008827 | 35 мм кв. |
| Макс. сечение гибкого проводника (тонкопроволочного)EF008828 | 35 мм кв. |
| Вес неттоданные поставщика | 0.317 кг |
| Высота над уровнем моряданные поставщика | 2000 м |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.093 × 0.078 × 0.064 см | 0.343 | 0.00046425 | |
| Групповая упаковка | 4 шт. | 0.28 × 0.1 × 0.085 м | 1.47 | 0.00238 | |
| TRANSPORTING | 36 шт. | 0.4 × 0.3 × 0.3 м | 13.74 | 0.036 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.093 × 0.078 × 0.064 см
- Вес, кг
- 0.343
- Объём, м³
- 0.00046425
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 4 шт.
- Габариты
- 0.28 × 0.1 × 0.085 м
- Вес, кг
- 1.47
- Объём, м³
- 0.00238
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 36 шт.
- Габариты
- 0.4 × 0.3 × 0.3 м
- Вес, кг
- 13.74
- Объём, м³
- 0.036
- EAN / GTIN
