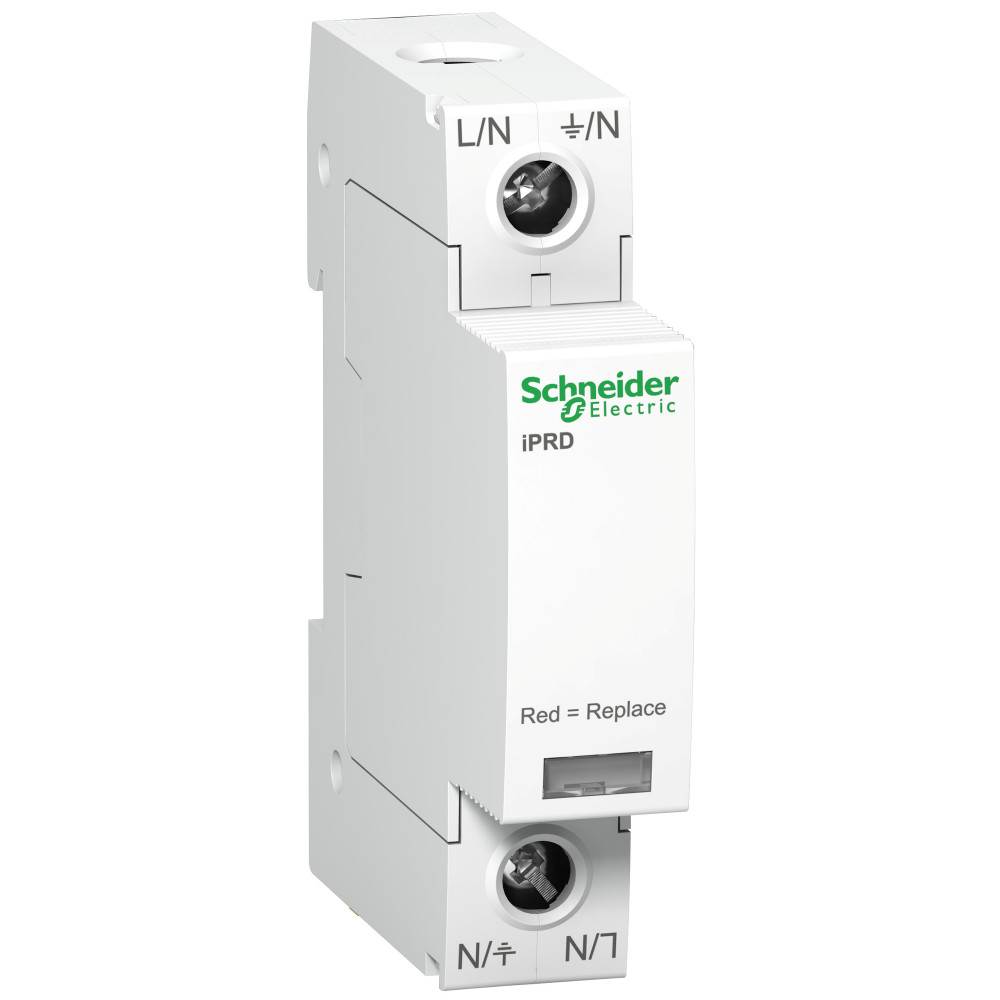

УЗИП Т2 iPRD 20 20kA 350В 1П

Изображение может отличаться от конкретного исполнения.

Schneider Electric

УЗИП Т2 iPRD 20 20kA 350В 1П

Артикул: A9L20100 ETIM-класс: EC000941 Обновлено: 07.04.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000941
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Уровень защиты напряжения1.1 кВ
Макс непрерывное напряжение перемен тока АС350 В
Номин сброс импульсного тока - 8 или 205 кА
Номин напряжение перемен тока230 В
Уровень защиты по напряжению L-N1.1 кВ
Макс. сечение жесткого проводника (одно-/многожильного)35 мм кв.
Макс. сечение гибкого проводника (тонкопроволочного)35 мм кв.
Максимальный импульсный ток разряда (8/20)20 кА

Описание и назначение

УЗИП Т2 iPRD 20 20kA 350В 1П. диапазон: Acti 9 - тип устройства или его аксессуаров: грозозащитный разрядник со вставным патроном - область применения: распределение - тип искрового разрядника: электрическая распределительная сеть - система заземления: TN-C, TT. Преимущества: Непрерывность обслуживания и безопасность благодаря:, Сертификационное согласование с отключением автоматических выключателей, Прочность соединений, Удаленный мониторинг состояния устройств защиты.. применения: - Защита электрических установок в промышленных и непроизводственных зданиях от ударов, вызванных молнией, Acti9 применяется в жилых помещениях, промышленных и непроизводственных зданиях.... Преимущества: Эффективность, достойная Вас!. Усиленная безопасность и непрерывность работы благодаря:, сертифицированной координации срабатывания с автоматическими выключателями,, надежным соединениям ,, и удаленному мониторингу состояния устройства защиты.... применения: - Защита электроустановок в любых промышленных и общественных зданиях от индуктированных перенапряжений и кондуктивных импульсных помех, вызванных непрямыми ударами молний, Для применения в жилых, общественных и промышленных зданиях....

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 6

Степень защиты - IPEF005474 IP20
Относительная влажностьданные поставщика 5-95 %
Рабочая температураданные поставщика -25-60 °C
Степень защиты ikданные поставщика IK03 в соответствии с IEC 62262
Степень защиты ipданные поставщика на лицевой панели: IP40 в соответствии с IEC 60529 встроенный: IP20 в соответствии с IEC 60529 в единицах производителя
Температура окружающей среды при храненииданные поставщика -40-85 °C

Электрические и световые параметры 16

Количество проводников (без заземления)EF001148 1
Уровень защиты напряженияEF003525 1.1 кВ
Макс непрерывное напряжение перемен тока АСEF004198 350 В
Номин сброс импульсного тока - 8 или 20EF004214 5 кА
Номин напряжение перемен токаEF004220 230 В
Уровень защиты по напряжению L-NEF004236 1.1 кВ
Максимальный импульсный ток разряда (8/20)EF012274 20 кА
кратковременное перенапряжениеданные поставщика 337 В L/N 5 с выдерживает 1200 В N/PE 200 ms режим безопасного повреждения
максимальное непрерывное рабочее напряжениеданные поставщика общий режим: 350 В L/PE общий режим: 350 В N/PE
Максимальный ток разрядаданные поставщика общий режим: 20 кА L/PE
Не содержит токсичных тяжелых металловданные поставщика да
номинальное рабочее напряжениеданные поставщика 230 В переменный ток (+/- 10 %) в 50/60 Гц 400 V переменный ток (+/- 10 %) в 50/60 Гц
Номинальный ток разрядаданные поставщика общий режим: 5 кА (L/PE) общий режим: 5 кА (N/PE)
Описание полюсовданные поставщика 1P
Система заземленияданные поставщика TT TN-C
Ток нулевой последовательностиданные поставщика 0.6 мА 0.003 мА

Материалы и конструкция 2

Исполнение выключателяданные поставщика защелкивающийся
Цветданные поставщика белый (RAL 9003)

Монтаж и подключение 3

Тип монтажаEF000003 DIN-рейка (с Ω-профилем) 35 мм
Монтажная опораданные поставщика DIN-рейка
Соединения – клеммыданные поставщика зажим туннельного типа (нижняя сторона) 2.5-35 мм² зажим туннельного типа (верхняя сторона) 2.5-35 мм²

Механические характеристики 1

Момент затяжкиданные поставщика 2.5-2.5 Н-м

Классификация и назначение 10

Категория тип 2EF004230 Нет
Информация об исключениях по регламенту rohsданные поставщика да
Область примененияданные поставщика распределение
Серияданные поставщика Acti 9
Серия продуктаданные поставщика iPRD
Стандартыданные поставщика EN 61643-11:2012 МЭК 61643-11:2011
Тип и класс искрового разрядникаданные поставщика тип 2
Тип искрового разрядникаданные поставщика электрическая распределительная сеть
Тип продуктаданные поставщика грозозащитный разрядник со вставным патроном
Тип разъединителяданные поставщика соответствующий автоматический выключатель iC60N 20 А кривая C - Icu 10 кА соответствующий автоматический выключатель iC60H 20 А кривая C - Icu 15 кА соответствующий автоматический выключатель iC60L 2

Прочие характеристики 32

С удаленным сигналомEF000422 Да
Сигнал на устройствеEF004241 Оптический
Встроенный резервный предохранительEF008797 Да
Конфигурация системы DCEF009926 Да
Конфигурация системы ITEF009927 Да
Конфигурация системы TNEF009928 Да
Конфигурация системы TN-CEF009929 Нет
Конфигурация системы TN-SEF009930 Да
Конфигурация системы TTEF009931 Нет
Другая конфигурация системыEF009932 Да
Конфигурация системы TN-C-SEF009933 Да
Отключающая способность при коротком замыканииEF012627 50 кА
Maximum [up] voltage protection levelданные поставщика общий режим
Weeeданные поставщика На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Выдерживаемое короткое замыканиеданные поставщика 50 кА
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
Директива ec rohsданные поставщика Соответствует
Дистанционная сигнализацияданные поставщика без
Качественные этикеткиданные поставщика KEMA-KEUR NF
Код совместимостиданные поставщика iPRD20
Краткое название устройстваданные поставщика iPRD20
Наименование продуктаданные поставщика Acti 9 iPRD
Не содержит особо опасных веществ согласно декларации reachданные поставщика да
Не содержит ртутиданные поставщика да
Профиль кругооборотаданные поставщика ENVEOLI130301EN
Регламент reachданные поставщика Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китаяданные поставщика Декларация по умолчанию (продукт вне сферы действия RoHS Китая)
Сертификатыданные поставщика CE
Статус устойчивого продуктаданные поставщика Грин Премиум продукция
Технология, используемая в искровом разрядникеданные поставщика MOV
Шаг 9 ммданные поставщика 2
Экологическая отчетнстьданные поставщика ENVPEP130303EN

Размеры и упаковка

Изделие

Конструктивный размерEF002566 1 модуль
Макс. сечение жесткого проводника (одно-/многожильного)EF008827 35 мм кв.
Макс. сечение гибкого проводника (тонкопроволочного)EF008828 35 мм кв.
Высота над уровнем моряданные поставщика 2000 м
