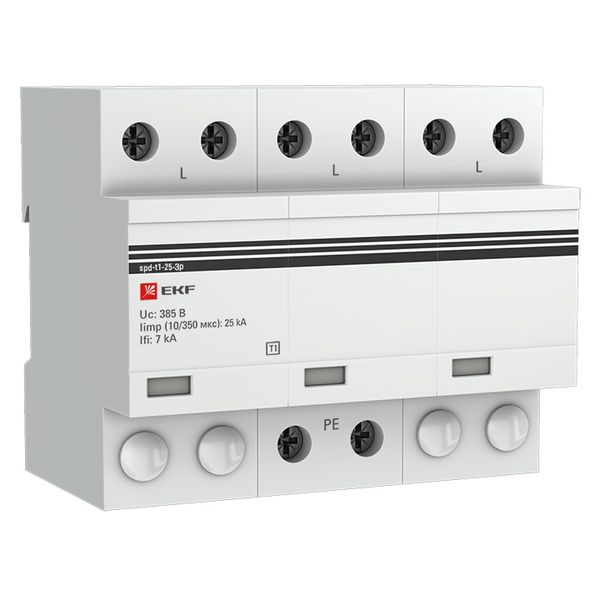

Устройство защиты от импульсных перенапряжений Тип 1 Iimp 25kA (10/350μs) 3P EKF

Изображение может отличаться от конкретного исполнения.

EKF

Устройство защиты от импульсных перенапряжений Тип 1 Iimp 25kA (10/350μs) 3P EKF

Артикул: spd-t1-25-3p ETIM-класс: EC000941 EAN: 4690216191966 EAN: 14690216191963 Обновлено: 06.05.2026
ИсточникКаталог EKF
КлассификацияEC000941
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Уровень защиты напряжения2 кВ
Номин сброс импульсного тока - 8 или 2025 кА
Номин напряжение перемен тока400 В
Тип монтажаDIN-рейка
Конструктивный размер6 модулей
Сигнал на устройствеОптический
Степень защиты - IPIP20
С удаленным сигналомНет

Описание и назначение

УЗИП Тип 1 (класс 1) применяются для защиты от больших импульсных перенапряжений (удар молнии, мощный бросок напряжения в режиме КЗ). Устанавливаются в местах возможного прямого попадания молнии в ВЛ электропитания или в качестве 1-ой ступени защиты в системе внешней молниезащиты объекта. Испытание и нормирование УЗИП класса I осуществляется импульсным током Iimp – 10/350 мкс, номинальным разрядным током In – 8/20 мкс, импульсным напряжением – 1,2/50 мкс. Устанавливаются УЗИП класса 1 к примеру, в щит учета на опоре, снаружи дома (до счетчика), в главном распределительном щите объекта (ГРЩ) или во вводном-распределительном устройстве (ВРУ).

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Степень защиты - IPEF005474 IP20

Электрические и световые параметры 3

Уровень защиты напряженияEF003525 2 кВ
Номин сброс импульсного тока - 8 или 20EF004214 25 кА
Номин напряжение перемен токаEF004220 400 В

Монтаж и подключение 1

Тип монтажаEF000003 DIN-рейка

Классификация и назначение 4

Класс УЗИПданные поставщика 1
Класс устройстваданные поставщика Класс I
Серияданные поставщика EKF
Серия продукцииданные поставщика УЗИП Т1

Прочие характеристики 5

С удаленным сигналомEF000422 Нет
Сигнал на устройствеEF004241 Оптический
Гарантийный срок хранения, летданные поставщика 7
Гарантийный срок эксплуатации, летданные поставщика 7
Есть штрихкод на каждой штуке товараданные поставщика Да

Размеры и упаковка

Изделие

Конструктивный размерEF002566 6 модулей

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.113 × 0.096 × 0.076 м 0.649 0.000824 4690216191966
Групповая упаковка шт 1 шт. 0.113 × 0.096 × 0.076 м 0.649 0.000824 4690216191966
Транспортная упаковка коробка (24 шт) 24 шт. 0.504 × 0.346 × 0.224 м 16.946 0.039062 14690216191963

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.113 × 0.096 × 0.076 м
    Вес, кг
    0.649
    Объём, м³
    0.000824
    EAN / GTIN
    4690216191966

  • Групповая упаковка шт

    В упаковке
    1 шт.
    Габариты
    0.113 × 0.096 × 0.076 м
    Вес, кг
    0.649
    Объём, м³
    0.000824
    EAN / GTIN
    4690216191966

  • Транспортная упаковка коробка (24 шт)

    В упаковке
    24 шт.
    Габариты
    0.504 × 0.346 × 0.224 м
    Вес, кг
    16.946
    Объём, м³
    0.039062
    EAN / GTIN
    14690216191963
