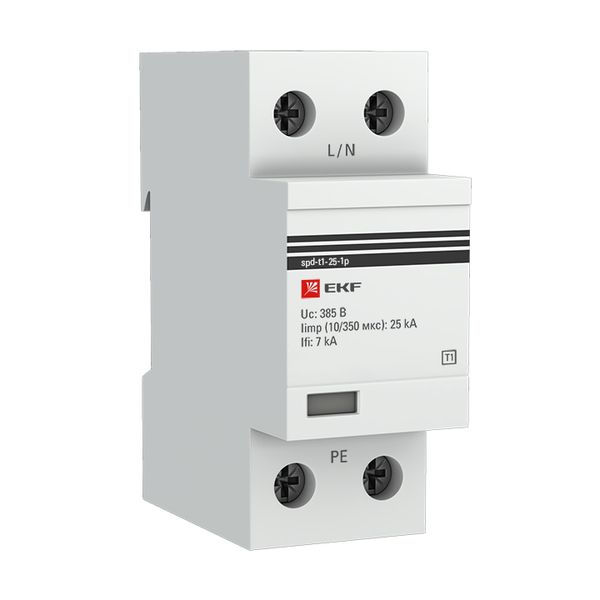

Устройство защиты от импульсных перенапряжений Тип 1 Iimp 25kA (10/350μs) 1P EKF

Изображение может отличаться от конкретного исполнения.

EKF

Устройство защиты от импульсных перенапряжений Тип 1 Iimp 25kA (10/350μs) 1P EKF

Артикул: spd-t1-25-1p ETIM-класс: EC000941 EAN: 4690216191942 EAN: 14690216191949 Обновлено: 20.06.2026
ИсточникКаталог EKF
КлассификацияEC000941
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Уровень защиты напряжения2 кВ
Номин сброс импульсного тока - 8 или 2025 кА
Номин напряжение перемен тока230 В
Тип монтажаDIN-рейка
Конструктивный размер2 модуля
Сигнал на устройствеОптический
Степень защиты - IPIP20
С удаленным сигналомНет

Описание и назначение

УЗИП Тип 1 (класс 1) применяются для защиты от больших импульсных перенапряжений (удар молнии, мощный бросок напряжения в режиме КЗ). Устанавливаются в местах возможного прямого попадания молнии в ВЛ электропитания или в качестве 1-ой ступени защиты в системе внешней молниезащиты объекта. Испытание и нормирование УЗИП класса I осуществляется импульсным током Iimp – 10/350 мкс, номинальным разрядным током In – 8/20 мкс, импульсным напряжением – 1,2/50 мкс. Устанавливаются УЗИП класса 1 к примеру, в щит учета на опоре, снаружи дома (до счетчика), в главном распределительном щите объекта (ГРЩ) или во вводном-распределительном устройстве (ВРУ).

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Степень защиты - IPEF005474 IP20

Электрические и световые параметры 3

Уровень защиты напряженияEF003525 2 кВ
Номин сброс импульсного тока - 8 или 20EF004214 25 кА
Номин напряжение перемен токаEF004220 230 В

Монтаж и подключение 1

Тип монтажаEF000003 DIN-рейка

Классификация и назначение 4

Класс УЗИПданные поставщика 1
Класс устройстваданные поставщика Класс I
Серияданные поставщика EKF
Серия продукцииданные поставщика УЗИП Т1

Прочие характеристики 5

С удаленным сигналомEF000422 Нет
Сигнал на устройствеEF004241 Оптический
Гарантийный срок хранения, летданные поставщика 7
Гарантийный срок эксплуатации, летданные поставщика 7
Есть штрихкод на каждой штуке товараданные поставщика Да

Размеры и упаковка

Изделие

Конструктивный размерEF002566 2 модуля

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.094 × 0.036 × 0.07 см 0.196 0.000237 4690216191942
Групповая упаковка шт 1 шт. 0.094 × 0.036 × 0.07 см 0.196 0.000237 4690216191942
Транспортная упаковка коробка (60 шт) 60 шт. 0.5 × 0.35 × 0.23 м 17 0.04025 14690216191949

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.094 × 0.036 × 0.07 см
    Вес, кг
    0.196
    Объём, м³
    0.000237
    EAN / GTIN
    4690216191942

  • Групповая упаковка шт

    В упаковке
    1 шт.
    Габариты
    0.094 × 0.036 × 0.07 см
    Вес, кг
    0.196
    Объём, м³
    0.000237
    EAN / GTIN
    4690216191942

  • Транспортная упаковка коробка (60 шт)

    В упаковке
    60 шт.
    Габариты
    0.5 × 0.35 × 0.23 м
    Вес, кг
    17
    Объём, м³
    0.04025
    EAN / GTIN
    14690216191949
