Устройство защиты от импульсных перенапряжений Тип 1 Iimp 25kA (10/350μs) 4P EKF
EKF · артикул spd-t1-25-4p
Изображение может отличаться от конкретного исполнения.
EKF

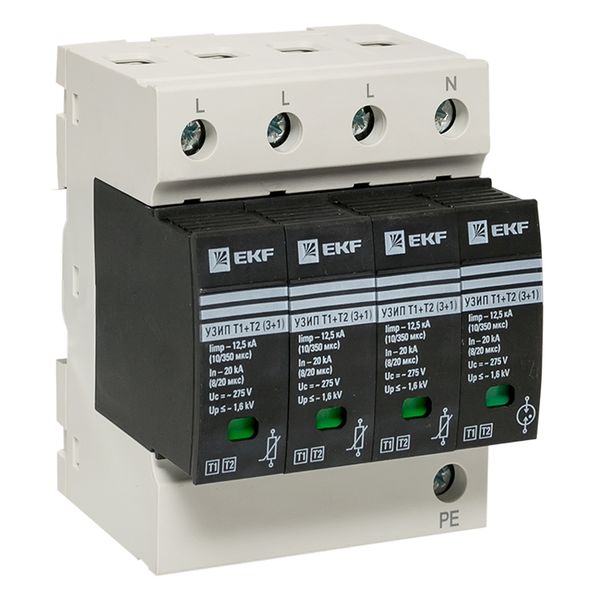

Устройство защиты от импульсных перенапряжений Т1+Т2; Iimp-12,5kA; In-20kA; Uc-275В; 3+1 EKF
ИсточникКаталог EKF
КлассификацияEC000941
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Поперечн. сечение жесткого проводника (одно-/многопроволочного)6...25 мм кв.
Уровень защиты напряжения1,6 кВ
Макс непрерывное напряжение перемен тока АС275 В
Номин сброс импульсного тока - 8 или 2020 кА
Уровень защиты по напряжению L-PE/N-PE1,6 кВ
Макс. сечение жесткого проводника (одно-/многожильного)25 мм кв.
Макс. сечение гибкого проводника (тонкопроволочного)25 мм кв.
Максимальный импульсный ток разряда (8/20)12,5 кА
Описание и назначение
Устройство УЗИП Т1+Т2 предназначено для защиты от прямых ударов молнии в ВЛ или в систему внешней молниезащиты и срабатывает в качестве 2-ой ступени защиты при ударе молнии, позволяя защитить большую часть электронного и электрического оборудования. Для сетей TN-S схемы «1+1» («3+1») рекомендуются как максимально подходящие в те моменты, когда источник импульса не известен, а схемы «2+0» («4+0») используются когда импульс перенапряжения развивается от земли.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP20 |
|---|
Электрические и световые параметры 14
| Количество проводников (без заземления)EF001148 | 4 |
|---|---|
| Уровень защиты напряженияEF003525 | 1,6 кВ |
| Тип (исполнение) полюсовEF004182 | 3+N/PE |
| Макс непрерывное напряжение перемен тока АСEF004198 | 275 В |
| Номин сброс импульсного тока - 8 или 20EF004214 | 20 кА |
| Номин напряжение перемен токаEF004220 | — |
| Номин напряжение постоян токаEF004221 | — |
| Уровень защиты по напряжению L-NEF004236 | — |
| Уровень защиты по напряжению L-PE/N-PEEF004237 | 1,6 кВ |
| Макс. длительное напряжение постоян. тока DCEF004777 | — |
| Макс. фотоэлектрич. напряжениеEF008795 | — |
| Уровень защиты по напряжению N-PEEF008796 | — |
| Максимальный импульсный ток разряда (8/20)EF012274 | 12,5 кА |
| Максимальное напряжение переменного тока (АС)данные поставщика | 275 В |
Монтаж и подключение 1
| Тип монтажаEF000003 | DIN-рейка (с O-профилем) 35 мм |
|---|
Классификация и назначение 5
| Категория тип 2EF004230 | Да |
|---|---|
| Класс УЗИПданные поставщика | 1+2 |
| Класс устройстваданные поставщика | Класс I + II |
| Серияданные поставщика | EKF |
| Серия продукцииданные поставщика | УЗИП |
Прочие характеристики 16
| С удаленным сигналомEF000422 | Да |
|---|---|
| Конфигурация системыEF004223 | Прочее |
| Сигнал на устройствеEF004241 | Оптический |
| Встроенный резервный предохранительEF008797 | Нет |
| Конфигурация системы DCEF009926 | Нет |
| Конфигурация системы ITEF009927 | Нет |
| Конфигурация системы TNEF009928 | Да |
| Конфигурация системы TN-CEF009929 | Да |
| Конфигурация системы TN-SEF009930 | Да |
| Конфигурация системы TTEF009931 | Да |
| Другая конфигурация системыEF009932 | — |
| Конфигурация системы TN-C-SEF009933 | Да |
| Отключающая способность при коротком замыканииEF012627 | — |
| Гарантийный срок хранения, летданные поставщика | 7 |
| Гарантийный срок эксплуатации, летданные поставщика | 7 |
| Есть штрихкод на каждой штуке товараданные поставщика | Да |
Размеры и упаковка
Изделие
| Конструктивный размерEF002566 | 4 модуля |
|---|---|
| Поперечн. сечение жесткого проводника (одно-/многопроволочного)EF003462 | 6...25 мм кв. |
| Макс. сечение жесткого проводника (одно-/многожильного)EF008827 | 25 мм кв. |
| Макс. сечение гибкого проводника (тонкопроволочного)EF008828 | 25 мм кв. |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.066 × 0.075 × 0.099 см | 0.562 | 0.00049 | |
| Групповая упаковка шт | 1 шт. | 0.066 × 0.075 × 0.099 см | 0.562 | 0.00049 | |
| Транспортная упаковка коробка (30 шт) | 30 шт. | 0.405 × 0.272 × 0.215 м | 17.156 | 0.023684 |
-
Базовая единица шт
- В упаковке
- 1 шт.
- Габариты
- 0.066 × 0.075 × 0.099 см
- Вес, кг
- 0.562
- Объём, м³
- 0.00049
- EAN / GTIN
-
Групповая упаковка шт
- В упаковке
- 1 шт.
- Габариты
- 0.066 × 0.075 × 0.099 см
- Вес, кг
- 0.562
- Объём, м³
- 0.00049
- EAN / GTIN
-
Транспортная упаковка коробка (30 шт)
- В упаковке
- 30 шт.
- Габариты
- 0.405 × 0.272 × 0.215 м
- Вес, кг
- 17.156
- Объём, м³
- 0.023684
- EAN / GTIN
