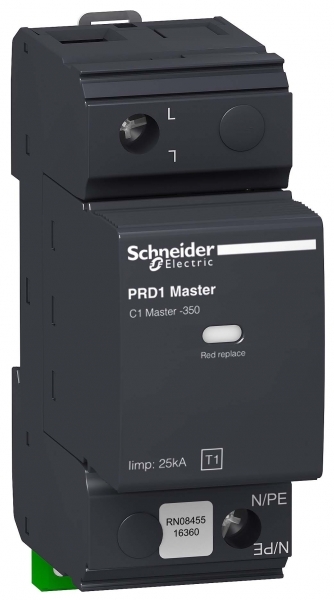

PRD1 MASTER ОПН 1P КЛ.1 СО СМЕН.КАРТ
ИсточникКаталог Systeme Electric
КлассификацияEC000941
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Уровень защиты напряжения1.5 кВ
Макс непрерывное напряжение перемен тока АС350 В
Номин сброс импульсного тока - 8 или 2025 кА
Номин напряжение перемен тока230 В
Макс. сечение жесткого проводника (одно-/многожильного)35 мм кв.
Макс. сечение гибкого проводника (тонкопроволочного)35 мм кв.
Максимальный импульсный ток разряда (8/20)50 кА
Отключающая способность при коротком замыкании25 кА
Описание и назначение
PRD1 Master ОПН 1-полюсовый класс 1 со сменными картриджами. диапазон: Acti 9 - тип устройства или его аксессуаров: грозозащитный разрядник со вставным патроном - краткое название устройства: Главное устройство PRD1 - область применения: распределение - состав сигнальных контактов: 1 SD (1 переключающ.) - тип искрового разрядника: электрическая распределительная сеть. Преимущества: .. применения: .. Преимущества: .. применения: - Защита электроустановок в любых промышленных и общественных зданиях от индуктированных перенапряжений и кондуктивных импульсных помех, вызванных непрямыми ударами молний.. Преимущества: Эффективность, достойная Вас!. Усиленная безопасность и непрерывность работы благодаря:, сертифицированной координации срабатывания с автоматическими выключателями,, надежным соединениям ,, и удаленному мониторингу состояния устройства защиты.... применения: - Защита электроустановок в любых промышленных и общественных зданиях от индуктированных перенапряжений и кондуктивных импульсных помех, вызванных непрямыми ударами молний, Для применения в жилых, общественных и промышленных зданиях....
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Относительная влажностьданные поставщика | 5-90 % |
| Рабочая температура окружающей средыданные поставщика | -25-60 °C |
| Степень защиты ipданные поставщика | на лицевой панели: IP40 в соответствии с МЭК 60529 встроенный: IP20 в соответствии с МЭК 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-80 °C |
Электрические и световые параметры 15
| Количество проводников (без заземления)EF001148 | 1 |
|---|---|
| Уровень защиты напряженияEF003525 | 1.5 кВ |
| Макс непрерывное напряжение перемен тока АСEF004198 | 350 В |
| Номин сброс импульсного тока - 8 или 20EF004214 | 25 кА |
| Номин напряжение перемен токаEF004220 | 230 В |
| Максимальный импульсный ток разряда (8/20)EF012274 | 50 кА |
| Импульсный токданные поставщика | Общий режим: 25 кА L/PE 12.5 Кл 25 кА |
| Максимальное напряжение изоляцииданные поставщика | Общий режим |
| Максимальное непрерывное рабочее напряжениеданные поставщика | Общий режим: 350 В L/PE |
| Напряжение цепи сигнализацииданные поставщика | 1 A/250 В пер. ток 50/60 Гц |
| Номинальное рабочее напряжениеданные поставщика | 230 В Переменный ток (+/- 10 %) в 50 Гц |
| Номинальный ток разрядаданные поставщика | Общий режим: 25 кА (L/PE) |
| Описание полюсовданные поставщика | 1P |
| Система заземленияданные поставщика | TN-C IT 230 TT |
| Сопровождающий токданные поставщика | 50 кА Общий режим L/PE |
Материалы и конструкция 3
| Исполнение монтажаданные поставщика | Защелкивающийся |
|---|---|
| Материалданные поставщика | PBT (полибутилентерефталат) |
| Цветданные поставщика | антрацитово-серый (RAL 7016) |
Монтаж и подключение 4
| Тип монтажаEF000003 | DIN-рейка (с Ω-профилем) 35 мм |
|---|---|
| Соединения – клеммыданные поставщика | зажим туннельного типа (Нижняя сторона) 2.5-35 мм² зажим туннельного типа (Верхняя сторона) 2.5-35 мм² |
| Состав сигнальных контактовданные поставщика | 1 SD (1 переключающ.) |
| Способ монтажаданные поставщика | DIN-рейка |
Механические характеристики 2
| Момент затяжкиданные поставщика | 4.5-4.5 Н·м |
|---|---|
| Степень ударостойкости ikданные поставщика | IK05 в соответствии с IEC 62262 |
Классификация и назначение 8
| Категория тип 2EF004230 | Нет |
|---|---|
| Область примененияданные поставщика | распределение |
| Серияданные поставщика | Главное устройство PRD1 Acti 9 |
| Стандартыданные поставщика | EN 61643-11:2012 IEC 61643-11:2011 |
| Тип и класс искрового разрядникаданные поставщика | тип 1 |
| Тип искрового разрядникаданные поставщика | Электрическая распределительная сеть |
| Тип продуктаданные поставщика | грозозащитный разрядник со вставным патроном |
| Тип разъединителяданные поставщика | Cоответствующий предохранитель GG 315 А стандартный Cоответствующий автоматический выключатель Compact NSX100F 100 А кривая С - Icu 36 кА Cоответствующий автоматический выключатель Compact NSX100N 100 |
Прочие характеристики 22
| С удаленным сигналомEF000422 | Нет |
|---|---|
| Сигнал на устройствеEF004241 | Оптический |
| Встроенный резервный предохранительEF008797 | Да |
| Конфигурация системы DCEF009926 | Да |
| Конфигурация системы ITEF009927 | Нет |
| Конфигурация системы TNEF009928 | Да |
| Конфигурация системы TN-CEF009929 | Нет |
| Конфигурация системы TN-SEF009930 | Да |
| Конфигурация системы TTEF009931 | Нет |
| Другая конфигурация системыEF009932 | Да |
| Конфигурация системы TN-C-SEF009933 | Да |
| Отключающая способность при коротком замыканииEF012627 | 25 кА |
| Время откликаданные поставщика | < 100 ns |
| Дистанционная сигнализацияданные поставщика | с |
| Код совместимостиданные поставщика | PRD1_МАster |
| Краткое название устройстваданные поставщика | Главное устройство PRD1 |
| Наименование продуктаданные поставщика | Acti9 PRD1 Master |
| Сегмент рынкаданные поставщика | Малые коммерческие предприятия |
| Сертификатыданные поставщика | CE |
| Технология, используемая в искровом разрядникеданные поставщика | искровой промежуток |
| Шаг 9 ммданные поставщика | 4 |
| Этикетки качестваданные поставщика | KEMA-KEUR |
Размеры и упаковка
Изделие
| Конструктивный размерEF002566 | 2 модуля |
|---|---|
| Макс. сечение жесткого проводника (одно-/многожильного)EF008827 | 35 мм кв. |
| Макс. сечение гибкого проводника (тонкопроволочного)EF008828 | 35 мм кв. |
| Вес неттоданные поставщика | 0.303 кг |
| Высота над уровнем моряданные поставщика | 2000 м |
