Schneider Electric

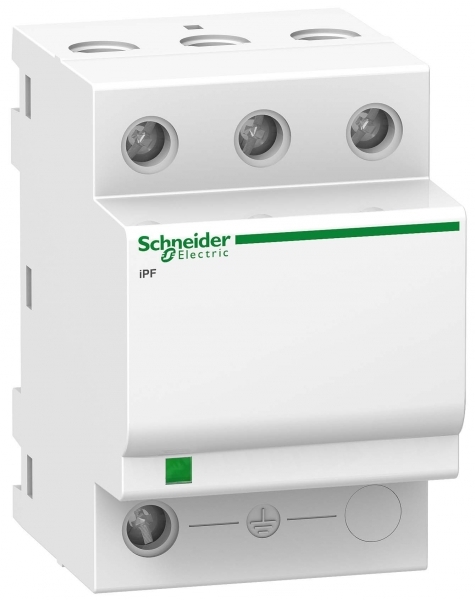

ОПН iPF 20 20kA 340В 3П
ИсточникКаталог Systeme Electric
КлассификацияEC000941
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Уровень защиты напряжения1.1 кВ
Макс непрерывное напряжение перемен тока АС340 В
Номин сброс импульсного тока - 8 или 205 кА
Номин напряжение перемен тока400 В
Уровень защиты по напряжению N-PE1.2 кВ
Макс. сечение жесткого проводника (одно-/многожильного)16 мм кв.
Макс. сечение гибкого проводника (тонкопроволочного)10 мм кв.
Максимальный импульсный ток разряда (8/20)20 кА
Описание и назначение
Ограничитель перенапряжения iPF 20 20kA 340В 3П. диапазон: Acti 9 - тип устройства или его аксессуаров: искровой разрядник - область применения: распределение - тип искрового разрядника: электрическая распределительная сеть. Преимущества: Непрерывность обслуживания и безопасность благодаря:, Сертификационное согласование с отключением автоматических выключателей, Прочность соединений, Удаленный мониторинг состояния устройств защиты.. применения: - Защита электрических установок в промышленных и непроизводственных зданиях от ударов, вызванных молнией, Acti9 применяется в жилых помещениях, промышленных и непроизводственных зданиях.... Преимущества: Эффективность, достойная Вас!. Усиленная безопасность и непрерывность работы благодаря:, сертифицированной координации срабатывания с автоматическими выключателями,, надежным соединениям ,, и удаленному мониторингу состояния устройства защиты.... применения: - Защита электроустановок в любых промышленных и общественных зданиях от индуктированных перенапряжений и кондуктивных импульсных помех, вызванных непрямыми ударами молний, Для применения в жилых, общественных и промышленных зданиях....
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Относительная влажностьданные поставщика | 5-95 % |
| Рабочая температура окружающей средыданные поставщика | -25-60 °C |
| Степень защиты ipданные поставщика | на лицевой панели: IP40 в соответствии с МЭК 60529 на зажиме: IP20 в соответствии с МЭК 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
Электрические и световые параметры 17
| Количество проводников (без заземления)EF001148 | 3 |
|---|---|
| Уровень защиты напряженияEF003525 | 1.1 кВ |
| Макс непрерывное напряжение перемен тока АСEF004198 | 340 В |
| Номин сброс импульсного тока - 8 или 20EF004214 | 5 кА |
| Номин напряжение перемен токаEF004220 | 400 В |
| Уровень защиты по напряжению N-PEEF008796 | 1.2 кВ |
| Максимальный импульсный ток разряда (8/20)EF012274 | 20 кА |
| Кратковременное перенапряжениеданные поставщика | 337 В L/N 5 с Выдерживает 442 В L/PE 5 с Выдерживает 1200 В N/PE 200 мс Выдерживает 1453 В L/PE 200 мс Выдерживает |
| Максимальное напряжение изоляцииданные поставщика | Общий режим |
| Максимальное непрерывное рабочее напряжениеданные поставщика | Общий режим: 340 В L/PE |
| Максимальный ток разрядаданные поставщика | Общий режим: 20 кА L/PE |
| Напряжение цепи сигнализацииданные поставщика | 0,25 A/250 В пер. ток 50/60 Hz |
| Номинальное рабочее напряжениеданные поставщика | 230/400 В переменный ток (+/- 10 %) в 50/60 Гц |
| Номинальный ток разрядаданные поставщика | Общий режим: 5 кА (L/PE) Общий режим: 5 кА (N/PE) |
| Описание полюсовданные поставщика | 3P |
| Система заземленияданные поставщика | TN-C IT 230 |
| Ток нулевой последовательностиданные поставщика | 25 мА |
Материалы и конструкция 2
| Исполнение монтажаданные поставщика | защелкивающийся |
|---|---|
| Цветданные поставщика | белый (RAL 9003) |
Монтаж и подключение 3
| Тип монтажаEF000003 | DIN-рейка (с Ω-профилем) 35 мм |
|---|---|
| Соединения – клеммыданные поставщика | Зажим туннельного типа (Верхняя или нижняя) 25-25 мм² Жесткий Зажим туннельного типа (Верхняя или нижняя) 16-16 мм² гибкий Зажим туннельного типа (Верхняя или нижняя) 16-16 мм² Гибкий с наконечником |
| Способ монтажаданные поставщика | DIN-рейка |
Механические характеристики 2
| Момент затяжкиданные поставщика | 3.5-3.5 Н-м |
|---|---|
| Степень ударостойкости ikданные поставщика | IK03 в соответствии с МЭК 62262 |
Классификация и назначение 8
| Категория тип 2EF004230 | Нет |
|---|---|
| Область примененияданные поставщика | распределение |
| Серияданные поставщика | iPF K Acti 9 |
| Стандартыданные поставщика | IEC 61643-11:2011 |
| Тип и класс искрового разрядникаданные поставщика | Тип 2 |
| Тип искрового разрядникаданные поставщика | Электрическая распределительная сеть |
| Тип продуктаданные поставщика | Искровой разрядник |
| Тип разъединителяданные поставщика | Cоответствующий автоматический выключатель iK60N 20 А кривая С - Icu 6 кА Cоответствующий предохранитель GG 25 А - Icu 25 кА |
Прочие характеристики 21
| С удаленным сигналомEF000422 | Да |
|---|---|
| Сигнал на устройствеEF004241 | Оптический |
| Встроенный резервный предохранительEF008797 | Да |
| Конфигурация системы DCEF009926 | Да |
| Конфигурация системы ITEF009927 | Да |
| Конфигурация системы TNEF009928 | Да |
| Конфигурация системы TN-CEF009929 | Нет |
| Конфигурация системы TN-SEF009930 | Да |
| Конфигурация системы TTEF009931 | Да |
| Другая конфигурация системыEF009932 | Да |
| Конфигурация системы TN-C-SEF009933 | Да |
| Выдерживаемое короткое замыканиеданные поставщика | 25 кА |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Дистанционная сигнализацияданные поставщика | Без |
| Код совместимостиданные поставщика | iPF K 20 |
| Краткое название устройстваданные поставщика | iPF K |
| Наименование продуктаданные поставщика | Acti9 iPF K |
| Сегмент рынкаданные поставщика | малые коммерческие предприятия |
| Сертификатыданные поставщика | CE EAC |
| Технология, используемая в искровом разрядникеданные поставщика | MOV |
| Шаг 9 ммданные поставщика | 8 |
Размеры и упаковка
Изделие
| Конструктивный размерEF002566 | 4 модуля |
|---|---|
| Макс. сечение жесткого проводника (одно-/многожильного)EF008827 | 16 мм кв. |
| Макс. сечение гибкого проводника (тонкопроволочного)EF008828 | 10 мм кв. |
| Вес неттоданные поставщика | 335 г |
| Высота над уровнем моряданные поставщика | 2000 м |
| Длина зачистки проводовданные поставщика | 11 мм |
