Держатель проводника круглого 8-10мм оцинкованная сталь IEK
IEK · артикул ZDP80-11-1-18
Изображение может отличаться от конкретного исполнения.
IEK

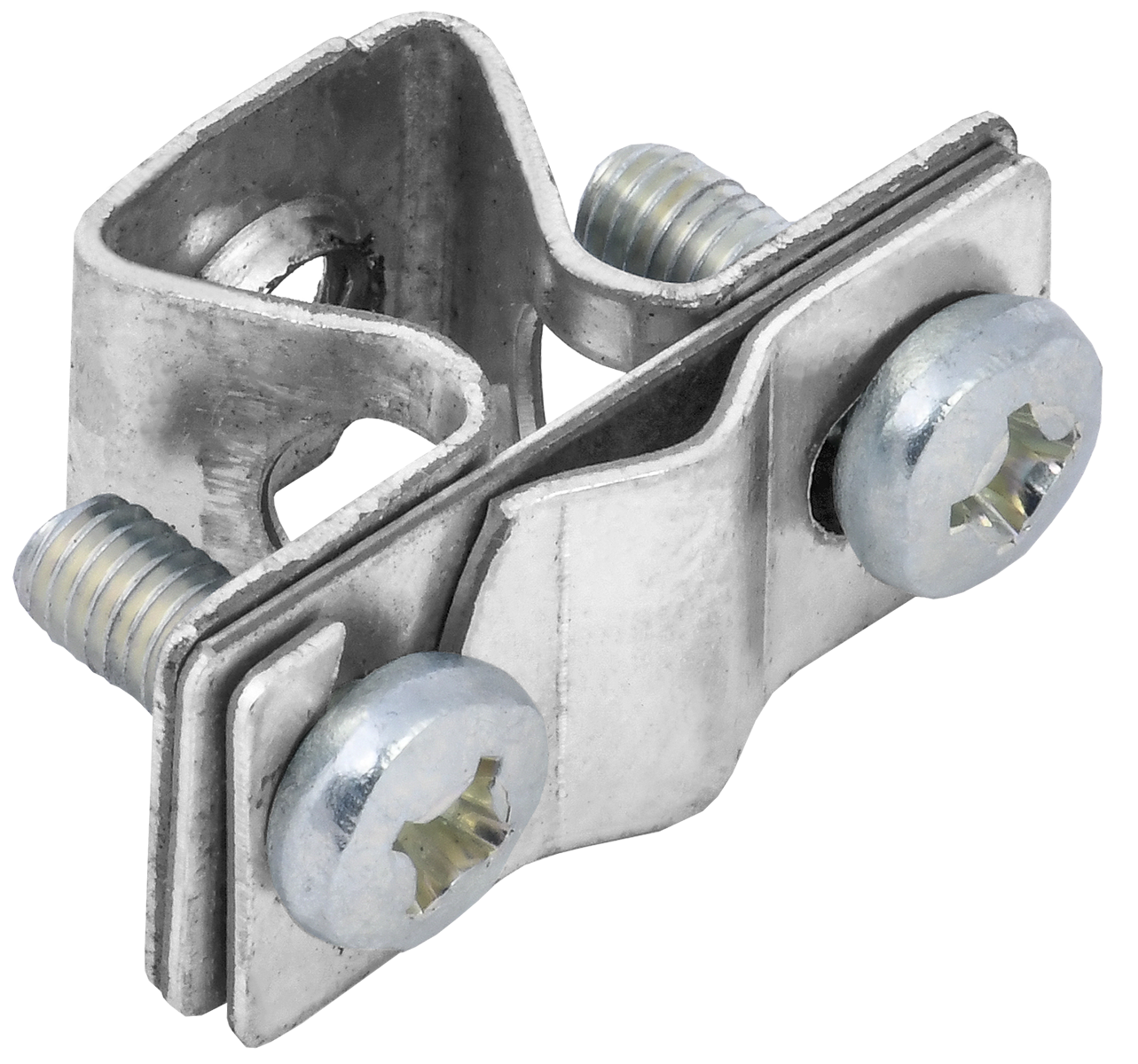

Держатель проводника круглого 8-10мм нержавеющая сталь IEK
ИсточникКаталог IEK
КлассификацияEC000508
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина20
Высота25
Вес0,035
Длина45
Температура эксплуатации-60...40
Монтируемый проводникС винтовым зажимом
Монтируемое креплениеНакладка с отверстием под разъем
Подходит под диаметр круглого проводника8...10
Описание и назначение
Держатель проводника круглого товарного знака IEK используется для закрепления круглых проводников на фасаде или кровле здания. В нижней части держателя имеется отверстие с резьбой М8 для крепления на шпильке.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -60...40 |
|---|---|
| Климатическое исполнениеданные поставщика | УХЛ1 |
Материалы и конструкция 5
| Монтируемый проводникEF004183 | С винтовым зажимом |
|---|---|
| Материал крепленияEF004251 | Нержавеющая сталь |
| Материал каркасаEF004254 | Нержавеющая сталь |
| Материал седловидной скобыEF008276 | Нержавеющая сталь |
| Материал основанияEF008277 | Нержавеющая сталь |
Монтаж и подключение 1
| Монтируемое креплениеEF004185 | Накладка с отверстием под разъем |
|---|
Механические характеристики 1
| Момент затяжкиEF005520 | 2,0...3,0 |
|---|
Прочие характеристики 1
| Диапазон хомутов для трубEF004232 | - |
|---|
Размеры и упаковка
Изделие
| ШиринаEF000008 | 20 |
|---|---|
| ВысотаEF000040 | 25 |
| ВесEF000167 | 0,035 |
| ДлинаEF001438 | 45 |
| Подходит под диаметр круглого проводникаEF004195 | 8...10 |
| Размеры проводникаEF004210 | 8-10 мм круглый |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица БЕЗ УПАКОВКИ | 1 шт | 0.045 × 0.02 × 0.025 см | 0.035 | 0.000025 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING КОРОБКА/БОКС | 300 шт | 0.25 × 0.2 × 0.15 м | 10.5 | 0.0075 |
-
Базовая единица БЕЗ УПАКОВКИ
- В упаковке
- 1 шт
- Габариты
- 0.045 × 0.02 × 0.025 см
- Вес, кг
- 0.035
- Объём, м³
- 0.000025
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING КОРОБКА/БОКС
- В упаковке
- 300 шт
- Габариты
- 0.25 × 0.2 × 0.15 м
- Вес, кг
- 10.5
- Объём, м³
- 0.0075
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 3; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 3
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Держатель проводника круглого 8-10мм латунь IEK
IEK · артикул ZDP80-40-1-18
Держатель проводника круглого 8-10мм медь IEK
IEK · артикул ZDP80-50-1-18
